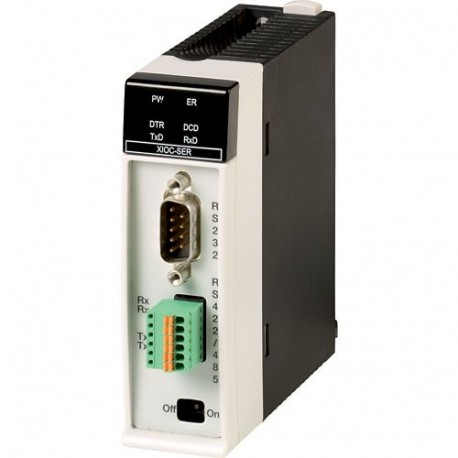

Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-20 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Categoria di sovratensione/grado di inquinamento
II/2
Interferenza emessa
DIN/EN 55011/22, Classe A
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Dissipazione massima [Pv]
6.6 W
Interfacce integrate
RS232(C), RS422, RS485
Protocollo
Modalità trasparente, MODBUS Master/Slave, SUCOM-A, Suconet-K-Slave
Formati dei caratteri
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Cavi di comando e segnalazione
RTS, CTS, DTR, DSR, DCD
Velocità di trasmissione dati
0,3 …57,6
187,5, 375 (Suconet) kBit/s
Separazione galvanica
sì (RS485, RS422)
Dati di trasmissione/di ricezione
ogni 250 byte
ogni 120 byte (Suconet-K-Slave)
Resistenze di terminazione bus
impostabile per RS485, RS422
Esecuzione connettore
RS232: connettore SUB-D a 9 poli
RS485, 422: gruppo di morsetti ad innesto
Assorbimento [Ie]
< 275 mA
Numero dei moduli
XC100: 2
XC200: 4
Numero di moduli (interfaccia COM)XC100
2
Numero di moduli (interfaccia COM)XC200
4
Interfaccia attiva/modulo
1
Max. assorbimento di corrente interno
275 mA
Sezionamento di potenzialeRS232
No
Sezionamento di potenzialeRS 422/RS485
Sì
Possibilità di collegamentoRS232
Connettore Sub-D a 9 poli (spina)
Possibilità di collegamentoRS 422/RS485
Gruppo di morsetti a molla a 6 poli
Modalità di funzionamento trasparenteTipo di interfaccia
RS232, RS 422, RS485
Modalità di funzionamento trasparenteCavi di comando e segnalazione
RTS, CTS, DTR, DSR, DCD
Modalità di funzionamento trasparenteVelocità di trasmissione dati
0,3 …57,6
187,5, 375 (Suconet) kBit/s
Modalità di funzionamento trasparenteVelocità di trasferimento dati
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 kBit/s
Modalità di funzionamento trasparenteFormati dei caratteri
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Modalità di funzionamento trasparenteNumero di byte trasmessi in un blocco Com2, 3, 4, 5
ogni Com 250 byte
Modalità di funzionamento trasparenteNumero di byte ricevuti in un blocco Com2, 3, 4, 5
ogni Com 250 byte
Modalità di funzionamento
Suconet K (Slave)
Modalità di funzionamentoTipo di interfaccia
RS485 Numero
Modalità di funzionamentoBaudrate
187,5 o 375 kBit/s
Modalità di funzionamentoFormato telegrammi
Suconet K
Modalità di funzionamentoIndirizzi
da 2 a 31
Modalità di funzionamentoDati di trasmissione/di ricezione
ogni 250 byte
ogni 120 byte (Suconet-K-Slave)
