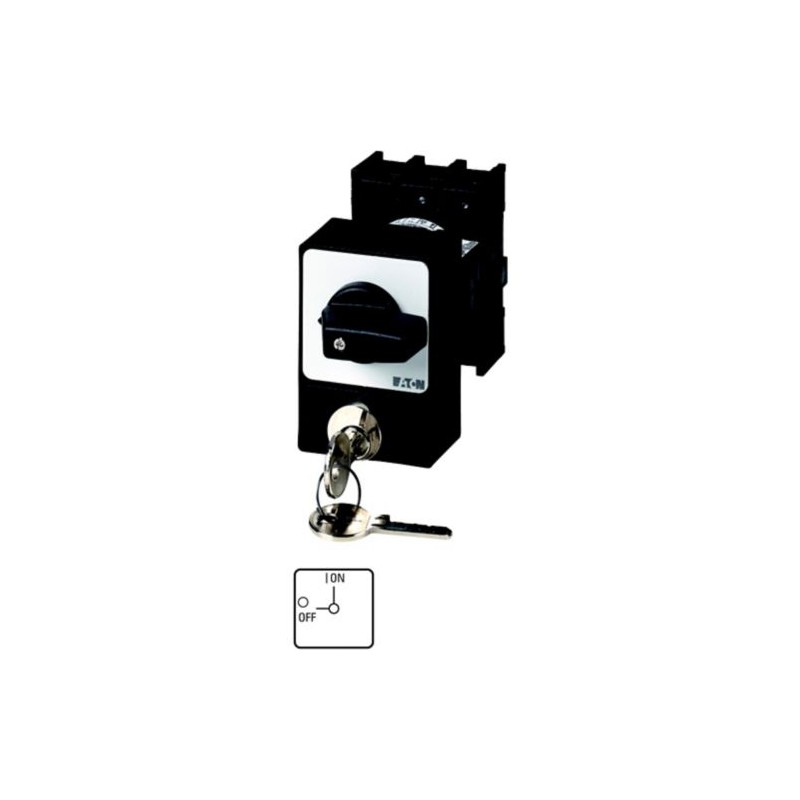

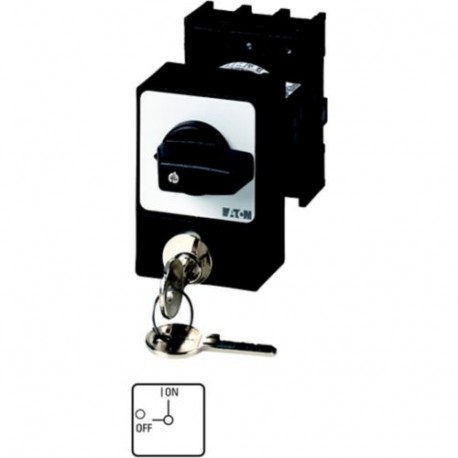

P1-25/E/SVA(S) 050966 Y7-50966 EATON ELECTRIC Interruttore antipanico, A 3 poli, 25 A, Blocco con serratura .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P1-25/E/SVA(S) 050966 Y7-50966 EATON ELECTRIC Interruttore antipanico, A 3 poli, 25 A, Blocco con serratura ..

P1-25/E/SVA(S)

050966

Y7-50966

EATON-MOELLER

Interruttore antipanico, A 3 poli, 25 A, Blocco con serratura a cilindro SVA, targhetta frontale 0-1, 90 °, permanente, da incasso, P

Interruttore antipanico; 3 poli; 25 A; Serratura cilindrica SVA; Placca

Eaton Moeller® series interruttore di allarme P1, P1, 25 A, montaggio a incasso, 3 poli, con leva nera e piastra frontale, Blocco con serratura a cilindro SVA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $188.90
Prezzo unitario: $188.90
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series interruttore antipanico P1
Sigla catalogo
050966
EAN
4015080509660
Lunghezza/profondità del prodotto
139 mm
Altezza prodotto
73 mm
Larghezza prodotto
49 mm
Peso prodotto
0.268 kg
Certificazione/i
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
IEC/EN 60947
Codice modello
P1-25/E/SVA(S)

Specifiche del prodotto

Tipo
Interruttore antipanico
Categoria prodotto
Interruttore con meccanismo di blocco
Colore attuatore
Nero
Funzione attuatore
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
25 A
Corrente permanente nominale in AC-23, 400 V
25 A
Corrente nominale ininterrotta (Iu)
25 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
13 kW
Tensione per coppia di contatti in serie
60 V
Accessori
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
640 A, Contatti, 1 secondo
0,64 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
80 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Montaggio frontale a 4 fori
Impianto di blocco
lucchettabile in posizione 0
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M4, Vite terminale
Iscrizione
0-1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
300.000 operazioni
Meccanismo di blocco
Blocco con serratura a cilindro SVA
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Capacità morsetti
1 x (1,5 - 6) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
190 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
150 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
170 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
150 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
240 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Classe di protezione da corto circuito
25 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
17.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
12.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
19.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
15.2 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
12.1 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
8.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio per dissipazione specifica (In)
25 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
5.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
13 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
11 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
7.5 kW
Coppia di serraggio
1,6 Nm, Morsetti a bullone
14,1 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-25/E/SVA(S) Y7-50966 050966 ES_044973.pdf 547 Kbytes P1-25/E/SVA(S) Y7-50966 050966 ES_044973.pdf
