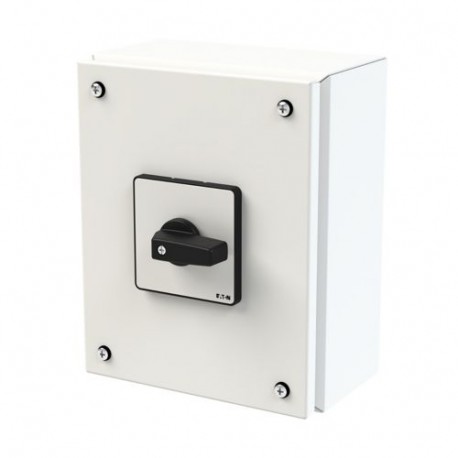

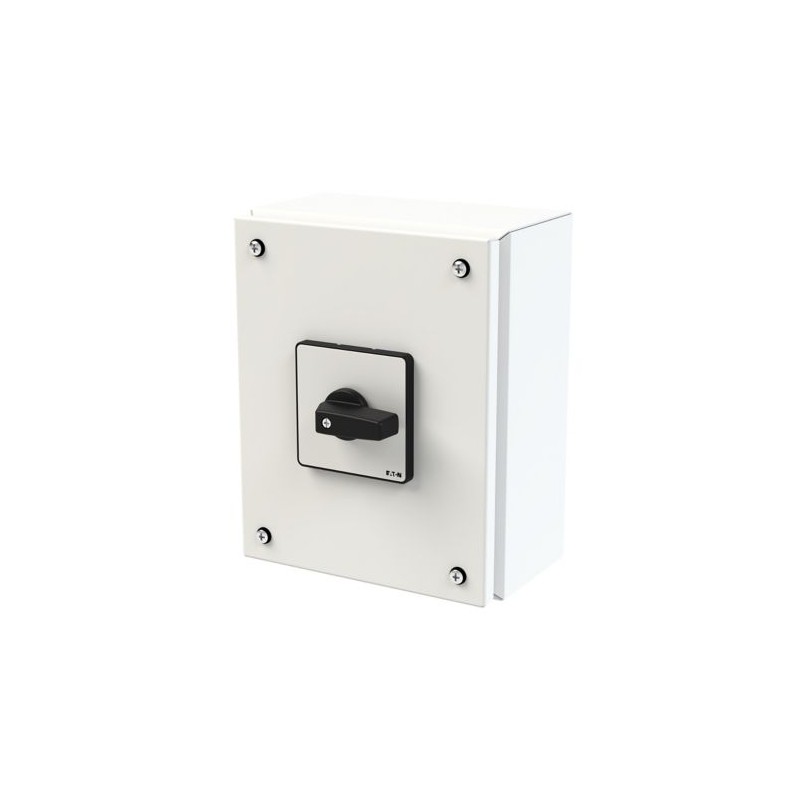

P3-63/SE3 197360 Y7-197360 EATON ELECTRIC
P3-63/SE3
197360
Y7-197360
EATON-MOELLER
Interruttore on/off, P3, 63 A, 3 poli, montaggio superficiale, con impugnatura nera e frontalino, in custodia in acciaio
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P3 On-off switch
Sigla catalogo
197360
EAN
4015080896845
Lunghezza/profondità del prodotto
250 mm
Altezza prodotto
147 mm
Larghezza prodotto
200 mm
Peso prodotto
2.575 kg
Certificazione/i
IEC/EN 60204
IEC/EN 60947-3
VDE 0660
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60947
Codice modello
P3-63/SE3
Features & Functions
Caratteristiche
Esecuzione come interruttore di manutenzione/riparazione
Dotato di:
Manopola nera e piastra anteriore
Numero di poli
A 3 poli
General
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Durata meccanica
100.000 operazioni
Metodo di montaggio
Montaggio a vista
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttore ON/OFF
Categoria prodotto
Interruttore ON/OFF
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Montaggio a terra
Angolo di commutazione
90 °
Climatic environmental conditions
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Terminal capacities
Capacità morsetti
2 x (2,5 - 10) mm², con conduttore unico o a trefoli
2 x (1,5 - 6) mm², Flessibile con puntalino DIN 46228
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², Flessibile con puntalino DIN 46228
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
Coppia di serraggio
3 Nm, Morsetti a bullone
Electrical rating
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
640 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
600 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
590 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
63 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
51 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
55 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
44 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
22.1 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
63 A
Tensione per coppia di contatti in serie
60 V
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Numero di contatti in serie a DC-23A, 120 V
3
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Numero di contatti in serie a DC-23A, 24 V
1
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Numero di contatti in serie a DC-23A, 48 V
2
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Numero di contatti in serie a DC-23A, 60 V
2
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
18.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
55 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
30 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
63 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Short-circuit rating
Corrente di cortocircuito condizionale nominale (Iq)
4 kA (lato carico)
100 kA (lato alimentazione)
100 kA (lato alimentazione)
Corrente nominale ammissibile di breve durata (lcw)
1,26 kA
Classe di protezione da corto circuito
80 A gG/gL, Fusibile, Contatti
Switching capacity
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
800 A
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Contacts
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Actuator
Colore attuatore
Nero
Tipo attuatore
manopola corta
Design verification
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 63 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 63 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 30 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 1.26 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 30 kW |
| potenza di interruzione a 400 V (EF009166) | 30 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 100 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 200 mm |
| altezza (EF000040) | 147 mm |
| profondità (EF000049) | 250 mm |
