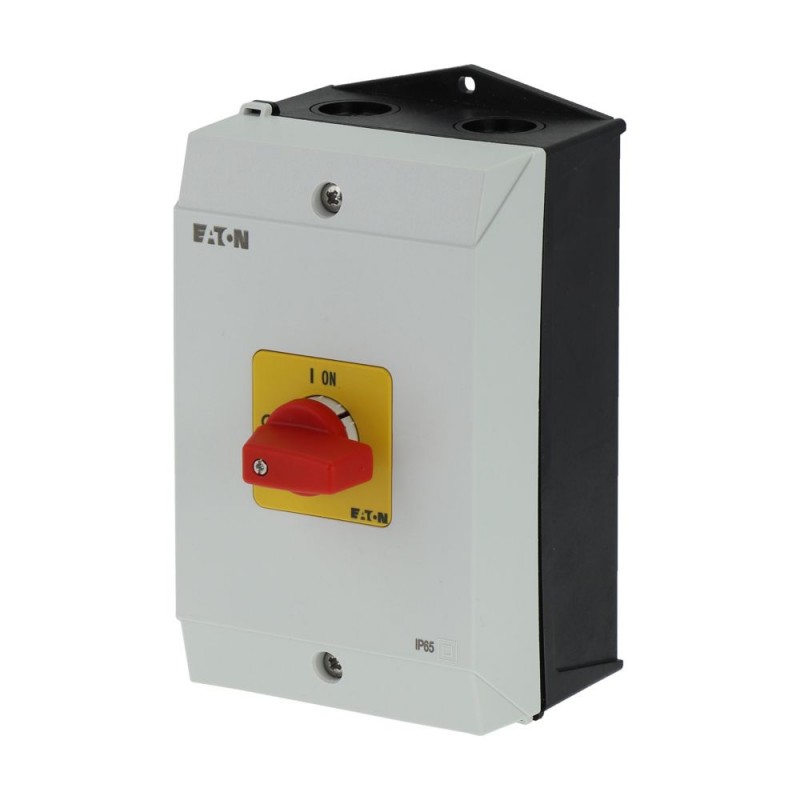

P1-40/I2H-RT 199928 Y7-199928 EATON ELECTRIC P1-40/I2H-RT
P1-40/I2H-RT
199928
Y7-199928
EATON-MOELLER
P1-40/I2H-RT
Interruttori ON/OFF, P1, 40 A, in custodia, A 3 poli, Funzione di arresto d'emergenza, con leva rossa e targhetta frontale gialla, Hard knock out
Interruttore di accensione e spegnimento, P1, Corrente nominale ininterrotta (Iu): 40 A, Funzioni: Funzione di arresto d'emergenza, Dotato di: Impugnatura rossa e piastra frontale gialla, Contatto ausiliario, Tipo di montaggio: Montaggio a parete, Numero di poli: Tre poli, Grado di protezione: IP65
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Interruttori ON/OFF, P1, 40 A, in custodia, A 3 poli, Funzione di arresto d'emergenza, con leva rossa e targhetta frontale gialla, Hard knock out
Programma di fornitura
Assortimento
Interruttori ON/OFF
Rilevatore tipo
P1
Funzione di arresto
Funzione di arresto d'emergenza
con maniglia rotativa rossa e anello di blocco giallo
Informazioni sull'entità della fornitura
Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
Numero di poli
A 3 poli
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Grado di protezione
IP65
Forma costruttiva
in custodia
Angolo di manovra
90 °
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
22 kW
Corrente nominale ininterrotta [Iu]
40 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, IEC/EN 60204
Switch-disconnector according to IEC/EN 60947-3
Switch-disconnector according to IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
40 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuitocon fusibili portata max.
50 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
640 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Potere d'interruzione
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
3.5 W
Durata meccanica [Manovre]
>0.3 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
15 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
15 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
30 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
30 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
17 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
40 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
40 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
40 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
40 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
40 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
40 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
11 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
22 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
17 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
40 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
40 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
20 A
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (1,5 - 10)
2 x (1,5 - 10) mm2
2 x (1,5 - 10) mm2
Flessibile con puntalino secondo DIN 46228
1 x (1 - 4)
2 x (1 - 4) mm2
2 x (1 - 4) mm2
Vite di collegamento
M4
Coppia di serraggio vite di collegamento
1.6 Nm
Dati di potenza approvati
Sezioni di collegamentorigido o flessibile con puntalino
14 - 8 AWG
Sezioni di collegamentoflessibile
14.1 AWG
Sezioni di collegamentoVite di collegamento
M4
Sezioni di collegamentoCoppia di serraggio
14.1 lb-in
Verifiche di progetto secondo IEC/EN 61439
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
40 A
Dissipazione per polo, in funzione della corrente [Pvid]
3.5 W
Dati tecnici secondo ETIM 8.0
apparecchi elettrici a bassa tensione (EG000017) / Sezionatore (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
no
esecuzione come interruttore di manutenzione/riparazione
no
esecuzione come interruttore di sicurezza
no
esecuzione come dispositivo di arresto d’emergenza
no
esecuzione come invertitore
no
numero di interruttori
1
max. tensione d’esercizio nominale Ue per AC
690 V
tensione d’esercizio nominale
690 - 690 V
corrente nominale permanente Iu
40 A
corrente nominale permanente a AC-23, 400V
40 A
corrente nominale permanente per AC-21, 400 V
40 A
potenza d’esercizio nominale per AC-3, 400 V
15 kW
resistenza a corrente di breve durata Icw
0.64 kA
potenza d’esercizio nominale per AC-23, 400V
22 kW
potenza di interruzione a 400 V
22 kW
corrente di corto circuito nominale condizionale Iq
80 kA
numero di poli
3
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
azionamento a motore opzionale
no
azionamento a motore integrato
no
sganciatore di tensione opzionale
no
tipologia costruttiva dell'apparecchio
apparecchio completo nell’alloggiamento
adatto per fissaggio a pavimento
no
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
colore dell’elemento di azionamento
rosso
Tipologia di azionamento
manopola corta
bloccabile
no
tipo di collegamento circuito elettrico principale
raccordo a vite
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 40 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 40 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 40 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 15 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| potenza di interruzione a 400 V (EF009166) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| larghezza (EF000008) | 100 mm |
| altezza (EF000040) | 180 mm |
| profondità (EF000049) | 107 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-40/I2H-RT Y7-199928 199928 IT_199928.pdf | 122 Kbytes |
|
