> EATON - MOELLER>Quadri modulari - industriali >FAZ-C8/2 278755 Y7-278755 ELECTRIC MCB, 2P, curva C, 8A
ANUNCIAR
Prodotto precedente Prodotto successivo

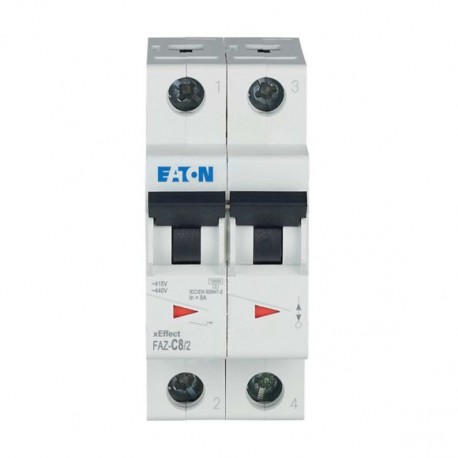

FAZ-C8/2 278755 Y7-278755 EATON ELECTRIC MCB, 2P, curva C, 8A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-C8/2 278755 Y7-278755 EATON ELECTRIC MCB, 2P, curva C, 8A

FAZ-C8/2

278755

Y7-278755

EATON-MOELLER

MCB, 2P, curva C, 8A

Interruttore automatico internazionale FAZ, 2P, curva C, 8A

Eaton Moeller series xEffect - FAZ MCB. FAZ, 2-pole, tripping characteristic: C, rated current In: 8 A

Interruttore magnetotermico, FAZ, 2 poli, Caratteristica di intervento: C, Corrente nominale in: 8 A, Quadro elettrico per applicazioni industriali e commerciali avanzate

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $86.57
Prezzo unitario: $86.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ MCB
Sigla catalogo
278755
EAN
4015082787554
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
36 mm
Peso prodotto
0.222 kg
Conformità
UL CSA09 (with supplementary protector only)
RoHS conform
Certificazione/i
CSA (File No. 204453)
UL (File No. E177451)
UL 1077
UL (Category Control Number QVNU2, QVNU8)
IEC/EN 60898
IEC/EN 60947-2
CSA (Class No. 3215-30)
CE marking
North America (UL recognized, CSA certified)
CSA-C22.2 No. 235
EN45545-2
IEC 61373
Codice modello
FAZ-C8/2

Delivery Program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
8 A
Tipo
  • FAZ
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
240 V AC / 415 V AC
Tensione nominale, DC
60 V DC (per polo)
Tensione nominale (IEC/EN 60898-1)
415 VAC
Tensione nominale (UL)
480Y/277 V
Tensione nominale (UL CSA 13)
480 Y/277 V AC; 96 V DC
Tensione nominale di esercizio (Ue) - max
400 V
Tensione di esercizio (IEC/EN 60947-2) - max
440 VAC
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2) alla tensione nom. max
10 kA
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
10 kA
Poteri d’interruzione operativi
7.5 kA
Potere di apertura
10 kA (UL1077)
Capacità di apertura nominale in cortocircuito di servizio (IEC/EN 60898-1)
7.5 kA
Capacità di apertura nominale in corto di servizio (IEC/EN 60947-2)
7.5 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
10 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Fusibile di backup consentito - max
125 A gL/gG
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
10000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
80 mm
Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.5 mm
Ampiezza supporto
17.5 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP40 (se in dotazione)
Tipo UL/CSA: -
IP20
IP20 (IEC)
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità morsetti a vite per conduttore principale
10 mm² (2x)
Capacità morsetti (cavo di comando)
25 mm² (1x)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Spessore materiale busbar
0,8 mm - 2 mm

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
8 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
4,1 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
FAZ
Interruttore magnetotermicoInterruttore magnetotermico

ETIM for 278755 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
corrente nominale (EF000227) 8 A
tensione nominale (EF000228) 400 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 10 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 15 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 2.6 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 2
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-C8/2 Y7-278755 278755 EN_243133.pdf 551 Kbytes FAZ-C8/2 Y7-278755 278755 EN_243133.pdf
