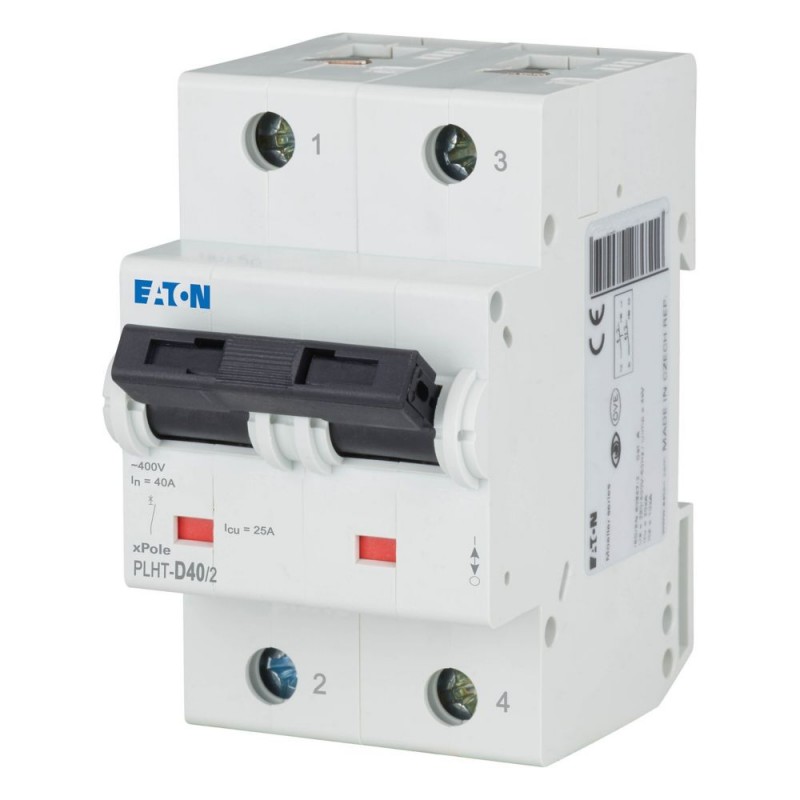

PLHT-D40/2 248019 EATON ELECTRIC Interruttore LS, 40A, 2p, curva caratteristica D, AC

Riferimento: PLHT-D40/2

Codice: 248019

Produttore: EATON - MOELLER

Descrizione:

Interruttore LS, 40A, 2p, curva caratteristica D, AC
Interruttore automatico PLHT int., 2P, curva D, 40A
Interruttore automatico miniaturizzato PLHT (MCB), 2 poli, Caratteristica di sgancio: D, Corrente nominale a: 40 A, Capacità di commutazione nominale secondo IEC/EN 60947-2, Quadri per applicazioni industriali e commerciali avanzate

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • EATON - MOELLER > Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER
