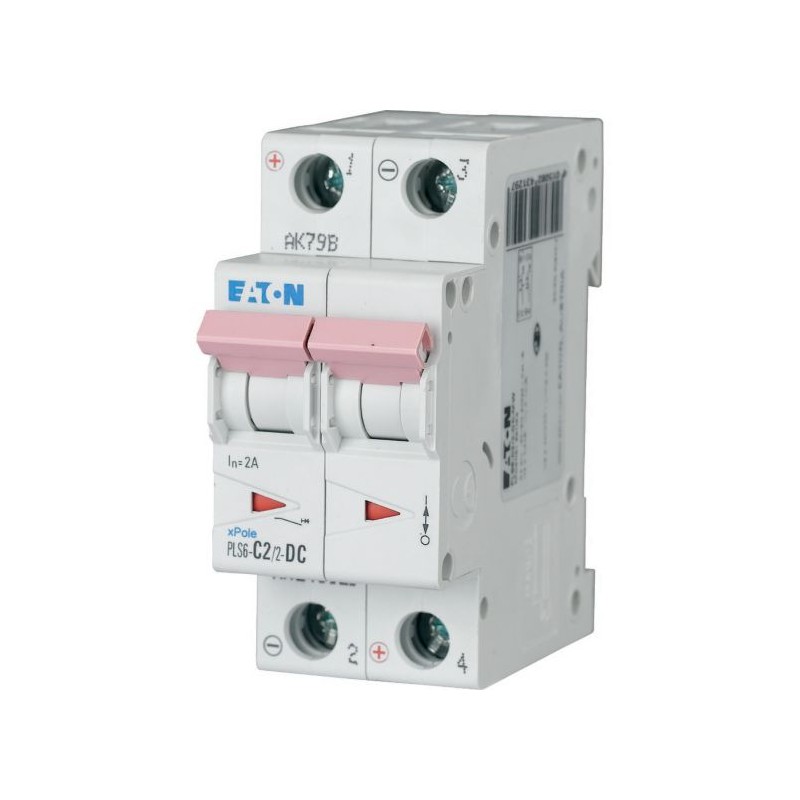

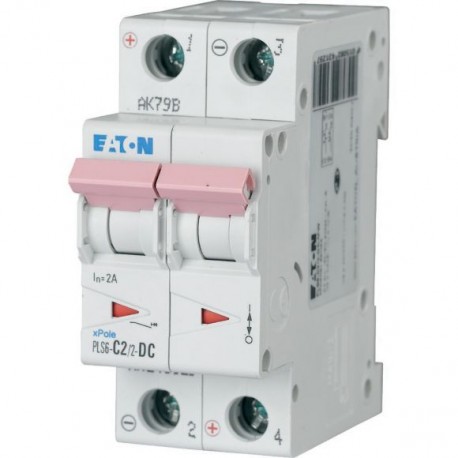

PLS6-C2/2-DC-MW 243129 Y7-243129 EATON ELECTRIC Interruttore protettore, 2A, 2p, curva caratteristica C, DC
PLS6-C2/2-DC-MW
243129
Y7-243129
EATON-MOELLER
Interruttore protettore, 2A, 2p, curva caratteristica C, DC
PLS6 Termico, 6kA DC, 2P, curva a C, 2A
Interruttore magnetotermico, PLS6, 2 poli, caratteristica di sgancio: C, corrente nominale In: 2 A, potenza di commutazione nominale secondo IEC/EN 60947-2: 6 kA, Apparecchio di comando per applicazioni CC
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xPole - PLS6-DC MCB
Sigla catalogo
243129
EAN
4015082431297
Lunghezza/profondità del prodotto
85 mm
Altezza prodotto
73 mm
Larghezza prodotto
35 mm
Peso prodotto
0.24 kg
Conformità
RoHS conform
Codice modello
PLS6-C2/2-DC-MW
Specifiche del prodotto
Utilizzato con
PLS6
Interruttore magnetotermicoInterruttore magnetotermico
Interruttore magnetotermicoInterruttore magnetotermico
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
Apparecchiature per applicazioni in corrente continua
Valore nominale intensità di corrente
2 A
Caratteristiche
dispositivi supplementari possibili
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
2
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
1,4 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Caratteristica di intervento
C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70.5 mm
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Frequenza nominale - max
0 Hz
Frequenza nominale - min
0 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Larghezza in base al numero di distanziali modulari
2
Tipo di tensione
DC
Categoria di sovratensione
III
Numero di poli
A due poli
Caratteristica di rilascio
C
Numero di poli (protetti)
2
Numero di poli (totale)
2
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
2 A
Tensione nominale di esercizio (Ue) - max
220 V
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
10 kA
Poteri d'interruzione nominali (IEC/EN 60947-2)
6 kA
Dissipazione statica indipendente dalla corrente
0 W
Black-out
2.8 W
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 70.5 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 2 A |
| tensione nominale (EF000228) | 220 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 0 kA |
| tipo di tensione (EF000187) | DC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 0 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 10 kA |
| frequenza (EF000416) | 0 Hz |
| potenza dissipata (EF005387) | 2.8 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PLS6-C2/2-DC-MW Y7-243129 243129 EN_243133.pdf | 551 Kbytes |
|
