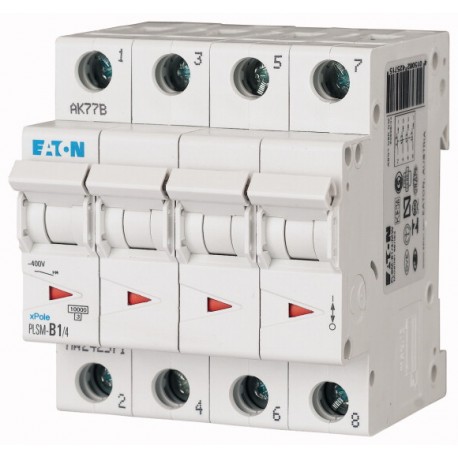

EATON - MOELLER PLSM-C1/4-MW 242597 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

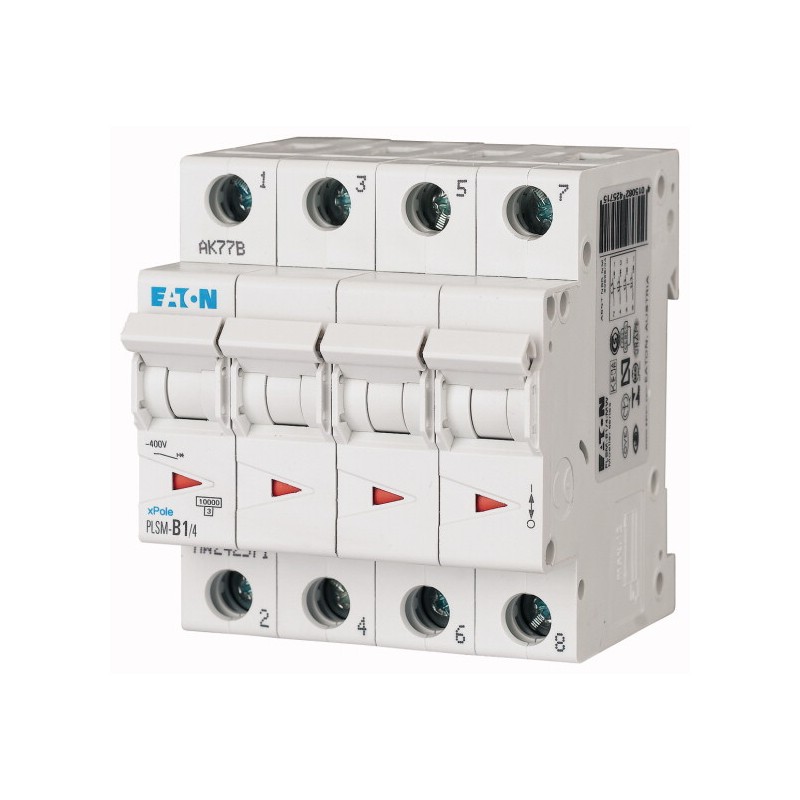

PLSM-C1/4-MW 242597 EATON ELECTRIC Interruttore protettore 1A 4p curva caratteristica C

Riferimento: PLSM-C1/4-MW

Codice: 242597

Produttore: EATON - MOELLER

Descrizione:

Interruttore protettore; 1A; 4p; curva caratteristica C
Interruttore automatico PLSM interno, 4P, curva C, 1A
Interruttore magnetotermico, PLSM, 4 poli, caratteristica di sgancio: C, corrente nominale In: 1 A, potenza di commutazione nominale secondo IEC/EN 60898-1: 10 kA, Apparecchiature di comando per applicazioni residenziali e commerciali

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • EATON - MOELLER > Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:FAZ-C1/4279046

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Interruttore protettore; 1A; 4p; curva caratteristica C
Interruttore di protezione della linea PLSM, A 4 poli, Curva caratteristica d'intervento: C, Corrente nominale In: 1 A, Rated switching capacity according to IEC/EN 60898-1: 10 kA, Apparecchiatura per edifici residenziali e funzionali

Programma di fornitura

Funzione di base
interruttore di protezione della linea
Poli
A 4 poli
Curva caratteristica d'intervento
C
Applicazione
Apparecchiatura per edifici residenziali e funzionali
Corrente nominale [In]
1 A
Capacità di interruzione nominale conforme a IEC/EN 60898-1 [Icn]
10 kA
Assortimento
PLSM

Dati tecnici

Elettrico
Capacità di interruzione nominale conforme a IEC/EN 60898-1 [Icn]
10 kA

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
6.4 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+75 °C
lineare per +1°c causa una diminuzione dello 0,5% del carico di corrente
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / interruttore magnetotermico (EC000042)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore di potenza / Interruttore di potenza (ecl@ss10.0.1-27-14-19-01 [AAB905014])
curva d'intervento
C
numero di poli (totale)
4
numero di poli protetti
4
corrente di dimensionamento
1 A
tensione di dimensionamento
400 V
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V
10 kA
potere di interruzione nominale Icn secondo EN 60898 a 400 V
10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
0 kA
tipo di tensione di alimentazione
AC
frequenza
50 - 60 Hz
classe di limitazione energetica
3
adatto per installazione a incasso
no
conduttore neutro a connessione
no
categoria di sovratensione
3
grado di inquinamento
2
dispositivi supplementari possibili
sì
larghezza in unità di suddivisione
4
profondità di incasso
70.5 mm
grado di protezione (IP)
IP20
temperatura ambiente durante il funzionamento
-25 - 75
sezione conduttore collegabile multifilare
1 - 25 mm
sezione conduttore collegabile unifilare
1 - 25 mm

ETIM for 242597 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica70.5 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica4
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica4
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica1 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica440 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica4 kV
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556)
Valore caratteristica10 kA
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica10 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557)
Valore caratteristica0 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica0 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica2
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica4
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica1 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica1 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
