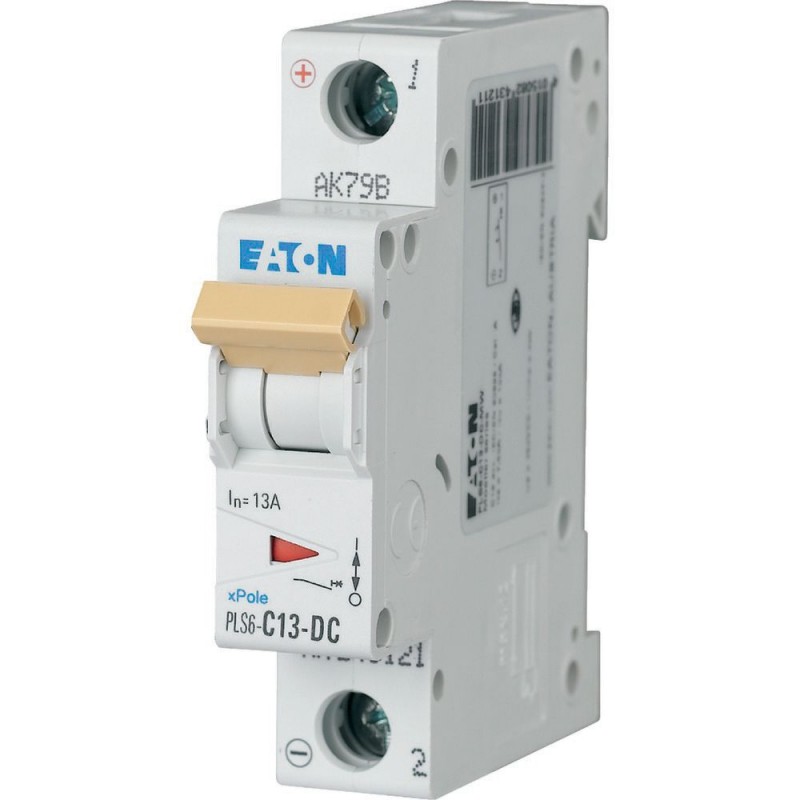

PLS6-C13-DC-MW 243121 Y7-243121 EATON ELECTRIC Interruttore protettore, 13A, 1p, curva caratteristica C, DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PLS6-C13-DC-MW 243121 Y7-243121 EATON ELECTRIC Interruttore protettore, 13A, 1p, curva caratteristica C, DC

PLS6-C13-DC-MW

243121

Y7-243121

EATON-MOELLER

Interruttore protettore, 13A, 1p, curva caratteristica C, DC

Interruttore automatico Int. PLS6, 6kA DC, 1P, curva C, 13A

Eaton Moeller series xPole - PLS6-DC MCB. PLS6, unipolare, caratteristica di intervento: C, corrente nominale In: 13 A, Potere d’interruzione nominale secondo IEC/EN 60947-2: 6 kA, Apparecchiature per applicazioni in corrente continua

Interruttore magnetotermico, PLS6, 1 polo, caratteristica di sgancio: C, corrente nominale In: 13 A, potenza di commutazione nominale secondo IEC/EN 60947-2: 6 kA, Quadro elettrico per applicazioni DC

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $95.72
Prezzo unitario: $95.72
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xPole - PLS6-DC MCB
Sigla catalogo
243121
EAN
4015082431211
Lunghezza/profondità del prodotto
85 mm
Altezza prodotto
73 mm
Larghezza prodotto
17.5 mm
Peso prodotto
0.12 kg
Conformità
RoHS conform
Codice modello
PLS6-C13-DC-MW

Specifiche del prodotto

Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
Apparecchiature per applicazioni in corrente continua
Valore nominale intensità di corrente
13 A
Caratteristiche
dispositivi supplementari possibili
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Grado di inquinamento
2
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
PLS6
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
2,3 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Caratteristica di intervento
C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70.5 mm
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Frequenza nominale - max
0 Hz
Frequenza nominale - min
0 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Larghezza in base al numero di distanziali modulari
1
Tipo di tensione
DC
Categoria di sovratensione
III
Numero di poli
Polo singolo
Caratteristica di rilascio
C
Numero di poli (protetti)
1
Numero di poli (totale)
1
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
13 A
Tensione nominale di esercizio (Ue) - max
220 V
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
10 kA
Poteri d'interruzione nominali (IEC/EN 60947-2)
6 kA
Dissipazione statica indipendente dalla corrente
0 W
Black-out
2.3 W

ETIM for 243121 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1
corrente nominale (EF000227) 13 A
tensione nominale (EF000228) 220 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 10 kA
frequenza (EF000416) 0 Hz
potenza dissipata (EF005387) 2.3 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 1
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLS6-C13-DC-MW Y7-243121 243121 EN_243133.pdf 551 Kbytes PLS6-C13-DC-MW Y7-243121 243121 EN_243133.pdf
