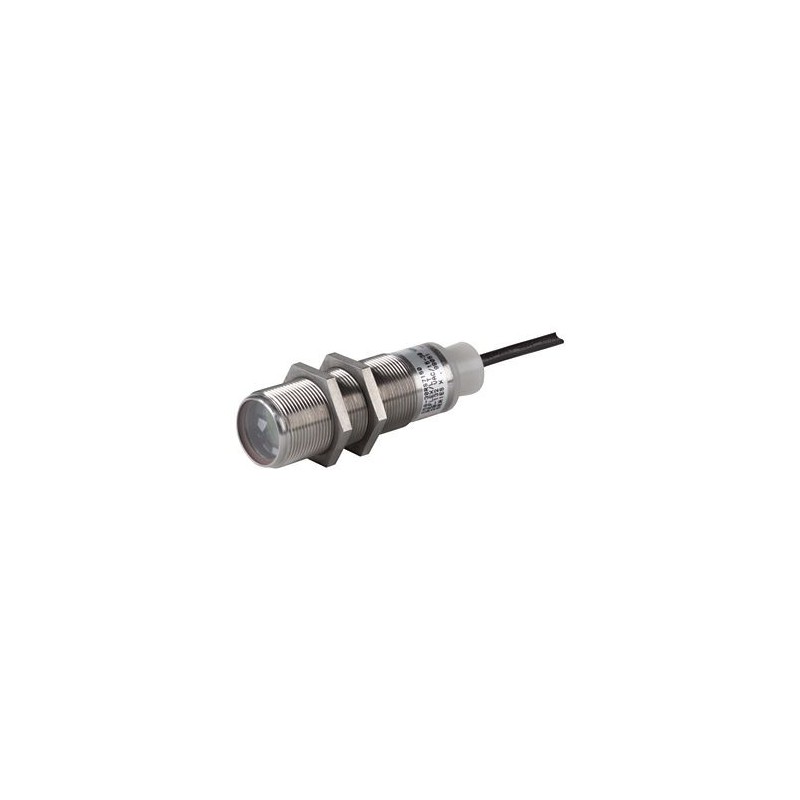

EATON - MOELLER E58-30DPS280-HD 135680 Y7-135680 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

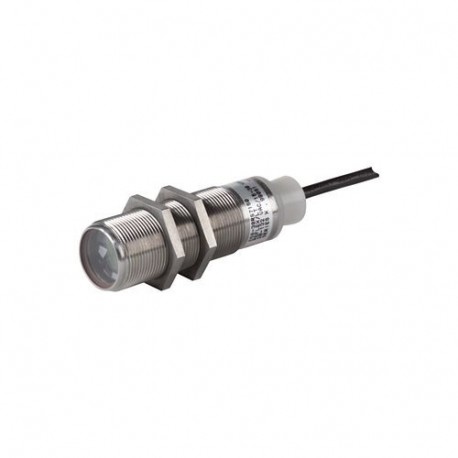

E58-30DPS280-HD 135680 Y7-135680 EATON ELECTRIC Sensore fotoelettrico a riflessione, Sn 280mm, 4L, 10-30VDC,..

Riferimento: E58-30DPS280-HD

Codice: 135680

Numero di catalogo: Y7-135680

Produttore: EATON - MOELLER

Descrizione:

Sensore fotoelettrico a riflessione, Sn=280mm, 4L, 10-30VDC, scuro, NPN, PNP, M30, metallo, cavo 2m
Rivelatore fotoelettrico a riflessione diretta Sn=280 mm 4 L 10-30 V DC
Eaton Moeller® series E58 Diffuse reflective sensor, Sn=280mm, 4L, 10-30VDC, dark, NPN, PNP, M30, metal, line 2m
Serie E58, caratteristiche del prodotto: sensori con un diametro di 18 mm o 30 mm. Ottiche altamente raffinate per lunghe distanze di rilevamento e per vedere attraverso alti livelli di inquinamento: prestazioni ottiche senza pari. La tecnologia Perfect Prox® offre un'eccezionale reiezione dello sfondo e un sovraccarico estremamente elevato. Resistente a molte sostanze chimiche utilizzate nell'industria automobilistica, alimentare e dei prodotti forestali. Adatto per lavaggi ad alta temperatura e ad alta pressione (82 bar). Le tenute meccaniche in Viton sono resistenti a variazioni di temperatura estreme. Il raggio di rilevamento visibile su tutti i modelli consente di vedere dove è diretto il raggio per un rapido montaggio e allineamento a filo. Il display delle funzioni è il più luminoso disponibile ed è visibile da qualsiasi angolazione e in qualsiasi condizione di illuminazione

Categorie:

  • sensori > scanner luminoso con soppressore di sfondo
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 408,25 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller® series E58 Diffuse reflective sensor
Catalog Number
135680
EAN
4015081324736
Product Length/Depth
38.1 mm
Product Height
38.1 mm
Product Width
38.1 mm
Product Weight
0.23 kg
Certifications
UL File No.: E166051
Certified by UL for use in Canada
CE
CSA-C22.2 No. 14
UL Category Control No.: NRKH, NRKH7
UL 508
UL
CSA File No.: UL report applies to both US and Canada
IEC/EN 60947-5-2
Model Code
E58-30DPS280-HD

Specifiche del prodotto

Type
Optical sensors
Electric connection type
Cable
Fitted with:
Background suppression (Perfect Prox)
Enclosure material
Metal
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Protection against polarity reversal
Short-circuit protection
Reflected-light beam
Protection against wire breakage
Voltage type
DC
Wire size
22
Connection type
2 m connection cable
4-wire
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Other
Degree of protection
NEMA 6
IP68
Interface type
Other
LED indicator
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Glass
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
280 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
111 mm
Switching distance - max
318 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
312 Hz
Sensing mode
Dark switching
Switching output type
NPN
Sensor material
Stainless steel
Triangulation
Background fade-out
Wavelength of the sensor
660 nm
Width sensor
0 mm
Product category
E58 Harsh Duty Series
Response time
1.6 ms
Adjustment range - max
280 mm
Adjustment range - min
0 mm
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
30 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating distance - max
0 mm
Operating distance - min
0 mm
Adjustment type
Other

ETIM for 135680 Sensori (EC002719)

Nome caratteristicacampo di regolazione (EF002300)
Valore caratteristica0 mm
Nome caratteristicacampo di rilevamento (EF004121)
Valore caratteristica0 mm
Nome caratteristicatriangolazione (EF008296)
Valore caratteristicadissolvenza sullo sfondo
Nome caratteristicamessaggio di pre-guasto (EF004129)
Valore caratteristicaNo
Nome caratteristicacon funzione temporale (EF003582)
Valore caratteristicaNo
Nome caratteristicadistanza di commutazione nominale (EF008289)
Valore caratteristica280 mm
Nome caratteristicamax. distanza di commutazione (EF007367)
Valore caratteristica318 mm
Nome caratteristicacorrente d'uscita max. (EF001315)
Valore caratteristica100 mA
Nome caratteristicacon riflettore (EF007448)
Valore caratteristicaNo
Nome caratteristicauscita analogica 0 V ... 10 V (EF006807)
Valore caratteristicaNo
Nome caratteristicauscita analogica 0 mA ... 20 mA (EF006808)
Valore caratteristicaNo
Nome caratteristicauscita analogica 4 mA ... 20 mA (EF006810)
Valore caratteristicaNo
Nome caratteristicauscita analogica -10 V ... +10 V (EF006809)
Valore caratteristicaNo
Nome caratteristicacon altra uscita analogica (EF007485)
Valore caratteristicaNo
Nome caratteristicametodo di regolazione (EF003994)
Valore caratteristicaaltro
Nome caratteristicacon interfaccia di comunicazione analogica (EF007305)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione AS-Interface (EF007306)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione CANOpen (EF007307)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione DeviceNet (EF007308)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione Ethernet (EF007309)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione INTERBUS (EF007310)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione PROFIBUS (EF007311)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione RS 232 (EF007312)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione RS 422 (EF007313)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione RS 485 (EF007314)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione ssD (EF007315)
Valore caratteristicaNo
Nome caratteristicacon interfaccia di comunicazione ssI (EF007316)
Valore caratteristicaNo
Nome caratteristicanumero di uscite semiconduttori con funzione di segnalazione (EF003945)
Valore caratteristica2
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione (EF003946)
Valore caratteristica0
Nome caratteristicanumero di uscite semiconduttori sicure (EF003951)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure (EF003952)
Valore caratteristica0
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicacavo
Nome caratteristicatipo di uscita di commutazione (EF003962)
Valore caratteristicaNPN
Nome caratteristicatipo di funzione di commutazione (EF003963)
Valore caratteristicaaltro
Nome caratteristicaclasse di protezione della risorsa (EF003982)
Valore caratteristicaclasse di protezione 2
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacilindro, filettatura
Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica0 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica30 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica0 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica111 mm
Nome caratteristicamodo di operazione (EF007503)
Valore caratteristicacon commutazione al buio
Nome caratteristicamateriale della superficie ottica (EF004134)
Valore caratteristicavetro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicametallo
Nome caratteristicamax. corrente d'uscita nell'uscita sicura (EF004035)
Valore caratteristica0 mA
Nome caratteristicadistanza del riflettore min. (EF004046)
Valore caratteristica0 mm
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatempo di reazione (EF004094)
Valore caratteristica1.6 ms
Nome caratteristicaportata del campo di protezione (EF004098)
Valore caratteristica0 m
Nome caratteristicafrequenza di commutazione (EF003587)
Valore caratteristica312 Hz
Nome caratteristicatipo di sicurezza secondo IEC 61496-1 (EF004105)
Valore caratteristica1
Nome caratteristicatensione di commutazione dell'OSSD in stato High (EF004102)
Valore caratteristica30 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica10 V
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaDC
Nome caratteristicacon funzione di monitoraggio apparecchi collegati in serie (EF004052)
Valore caratteristicaNo
Nome caratteristicaclasse di protezione laser (EF004027)
Valore caratteristicasenza
Nome caratteristicalunghezza d'onda del sensore (EF004132)
Valore caratteristica660 nm
Nome caratteristicatipo di luce (EF004029)
Valore caratteristicaaltro
Nome caratteristicamacchia di luce (EF004030)
Valore caratteristica0 mm²
Nome caratteristicanumero AWG (EF007010)
Valore caratteristica22
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicacloruro di polivinile (PVC)
Nome caratteristicacon blocco del riavvio (EF004054)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP68
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica6
