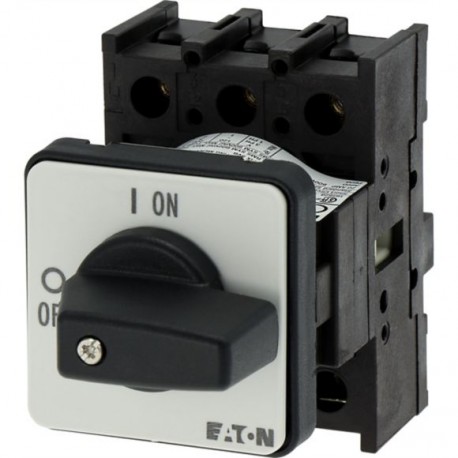

P1-25/E 038724 Y7-38724 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 25 A, da incasso
P1-25/E
038724
Y7-38724
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 25 A, da incasso
Sezionatore ON-OFF 3 poli 25 A Montaggio ad incasso
Eaton Moeller® series P1 Interruttore ON/OFF, P1, 25 A, montaggio a incasso, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione e spegnimento, P1, Gruppo di continuità (Iu): 25 A, Dotato di: Impugnatura nera e piastra frontale, Metodo di montaggio: Montaggio ad incasso, Numero di poli: Tre poli, Grado di protezione: NEMA 12
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P1 On-off switch
Sigla catalogo
038724
EAN
4015080387244
Lunghezza/profondità del prodotto
94 mm
Altezza prodotto
70 mm
Larghezza prodotto
49 mm
Peso prodotto
0.141 kg
Certificazione/i
CSA File No.: 012528
UL 60947-4-1
CE
IEC/EN 60947
CSA Class No.: 3211-05
UL Category Control No.: NLRV
VDE 0660
IEC/EN 60204
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-3
UL File No.: E36332
CSA-C22.2 No. 94
UL
CSA
UL 60947-4-1
CE
IEC/EN 60947
CSA Class No.: 3211-05
UL Category Control No.: NLRV
VDE 0660
IEC/EN 60204
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-3
UL File No.: E36332
CSA-C22.2 No. 94
UL
CSA
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P1-25/E
Specifiche del prodotto
Categoria prodotto
Interruttore ON/OFF
Colore attuatore
Nero
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
25 A
Corrente permanente nominale in AC-23, 400 V
25 A
Corrente nominale ininterrotta (Iu)
25 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
13 kW
Tensione per coppia di contatti in serie
60 V
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
640 A, Contatti, 1 secondo
0,64 kA
0,64 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
2 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
5 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
10 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
15 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
80 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Montaggio frontale a 4 fori
Montaggio frontale a 4 fori
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M4, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
300.000 operazioni
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
P600 (UL/CSA)
Capacità morsetti
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
1 x (1,5 - 6) mm², con conduttore unico o a trefoli
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
14 - 8 AWG, con conduttore unico o flessibile con puntalino
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
1 x (1,5 - 6) mm², con conduttore unico o a trefoli
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
14 - 8 AWG, con conduttore unico o flessibile con puntalino
Poteri d’interruzione (contatti principali, uso generico)
20 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
190 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
150 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
170 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
150 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
240 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
110A, fusibile max., SCCR (UL/CSA)
110A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
50 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
25 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
25 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
17.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
12.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
19.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
15.2 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
12.1 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
8.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio per dissipazione specifica (In)
25 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
5.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
13 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
11 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
7.5 kW
Coppia di serraggio
1,6 Nm, Morsetti a bullone
14,1 lb-in, Morsetti a bullone
14,1 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 25 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 25 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 25 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 7.5 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 13 kW |
| potenza di interruzione a 400 V (EF009166) | 13 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 49 mm |
| altezza (EF000040) | 70 mm |
| profondità (EF000049) | 94 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-25/E Y7-38724 038724 ES_199898.pdf | 1 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
