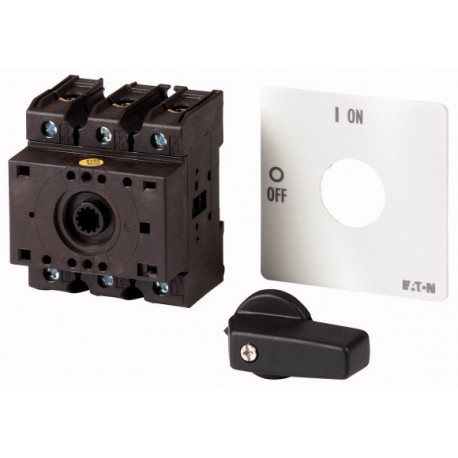

P3-100/XZ 046309 Y7-46309 EATON ELECTRIC Interruttore ON/OFF, 3p, 100A, interruttore di riserva
P3-100/XZ
046309
Y7-46309
EATON-MOELLER
Interruttore ON/OFF, 3p, 100A, interruttore di riserva
Sezionatore ON-OFF a 3 poli 100 A Interruttore di ricambio
Interruttore di accensione e spegnimento, Gamma di prodotti: Interruttore principale, interruttore di manutenzione, Riferimento del gruppo di parti: P3, Informazioni sull'apparecchiatura fornita: Contatto ausiliario o conduttore neutro installato dall'utente., 3 poli, Grado di protezione: Frontale IP65, Design: Interruttore di base, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Corrente nominale ininterrotta: Iu = 100 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruttore-sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Interruttore ON/OFF, 3p, 100A, interruttore di riserva
Interruttore ON/OFF, Assortimento: Interruttori generali, Interruttori di manutenzione, Rilevatore tipo: P3, Informazioni sull'entità della fornitura: Contatto ausiliario o conduttore di neutro equipaggiabile successivamente., A 3 poli, Grado di protezione: Frontale IP65, Forma costruttiva: Interruttore base, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Corrente nominale ininterrotta: Iu = 100 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
Programma di fornitura
Assortimento
Interruttori generali
Interruttori di manutenzione
Interruttori di riparazione
Interruttori di manutenzione
Interruttori di riparazione
Rilevatore tipo
P3
Informazioni sull'entità della fornitura
Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
Numero di poli
A 3 poli
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Grado di protezione
Frontale IP65
Forma costruttiva
Interruttore base
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
55 kW
Corrente nominale ininterrotta [Iu]
100 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
100 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
100 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
2000 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
4 (Load side)
80 (Supply side) kA
80 (Supply side) kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
950 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
760 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
740 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
880 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
520 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
7.5 W
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
22 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
37 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
45 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
37 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
71 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
71 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
65 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
23.8 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
30 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
55 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
55 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
100 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
100 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
96 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
68 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
50 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
50 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
50 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (2,5 - 35)
2 x (2,5 - 10) mm2
2 x (2,5 - 10) mm2
Flessibile con puntalino secondo DIN 46228
1 x (1,5 - 25)
2 x (1,5 - 6) mm2
2 x (1,5 - 6) mm2
Vite di collegamento
M5
Coppia di serraggio vite di collegamento
3 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Contatti relèTensione nominale di impiego [Ue]
600 V AC
Contatti relèCorrente nominale continuativa max.Circuito principaleGeneral use
100 A
Contatti relèCorrente nominale continuativa max.Circuito principaleNota
Se si utilizza un conduttore di neutro: IU= max. 90 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariGeneral Use [IU]
10 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariPilot Duty
A600
P 600
P 600
Potere d'interruzioneMassima potenza motoremonofase120 V AC
5 HP
Potere d'interruzioneMassima potenza motoremonofase200 V AC
10 HP
Potere d'interruzioneMassima potenza motoremonofase240 V AC
15 HP
Potere d'interruzioneMassima potenza motoretrifase200 V AC
20 HP
Potere d'interruzioneMassima potenza motoretrifase240 V AC
25 HP
Potere d'interruzioneMassima potenza motoretrifase480 V AC
60 HP
Potere d'interruzioneMassima potenza motoretrifase600 V AC
75 HP
Short Circuit Current RatingBasic Rating
10 kA
Short Circuit Current Ratingmax. Fusibile
150 A
Sezioni di collegamentorigido o flessibile con puntalino
14 - 2 AWG
Sezioni di collegamentoVite di collegamento
M5
Sezioni di collegamentoCoppia di serraggio
26.5 lb-in
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione per polo, in funzione della corrente [Pvid]
7.5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060010])
Version as main switch
No
Version as maintenance-/service switch
No
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Max. rated operation voltage Ue AC
690 V
Rated operating voltage
690 - 690 V
Rated permanent current Iu
100 A
Rated permanent current at AC-21, 400 V
100 A
Rated operation power at AC-3, 400 V
37 kW
Rated short-time withstand current lcw
2 kA
Rated operation power at AC-23, 400 V
55 kW
Switching power at 400 V
55 kW
Conditioned rated short-circuit current Iq
4 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
No
Suitable for front mounting 4-hole
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Colour control element
Other
Type of control element
Other
Interlockable
No
Type of electrical connection of main circuit
Screw connection
Degree of protection (IP), front side
IP65
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 100 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 100 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 100 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 37 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 2 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| potenza di interruzione a 400 V (EF009166) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 90 mm |
| altezza (EF000040) | 114 mm |
| profondità (EF000049) | 150 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P3-100/XZ Y7-46309 046309 IT_046309.pdf | 184 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
