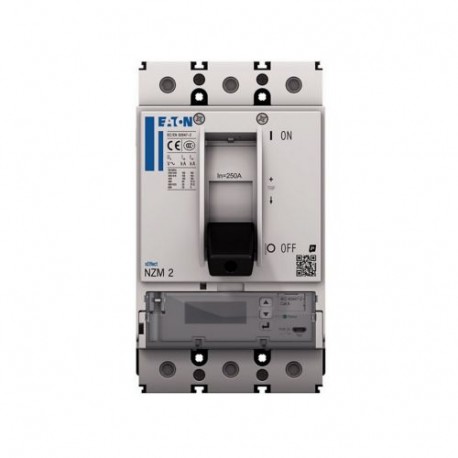

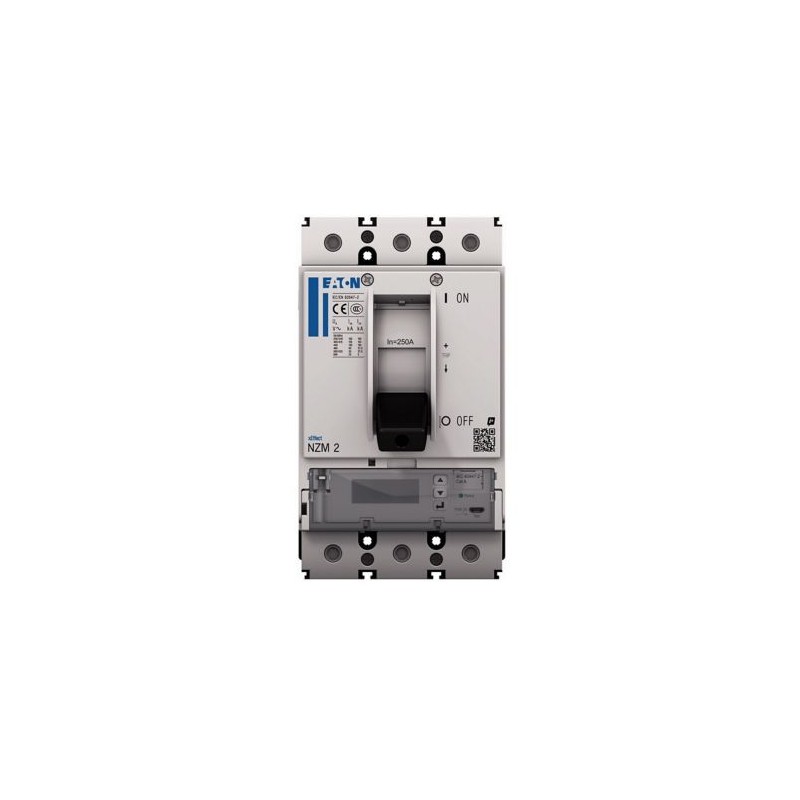

NZMS2-PX100-TZ 192150 Y7-192150 EATON ELECTRIC NZM2 PXR25 Automatico Int. Classe di lettura della potenza 1,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMS2-PX100-TZ 192150 Y7-192150 EATON ELECTRIC NZM2 PXR25 Automatico Int. Classe di lettura della potenza 1,..

NZMS2-PX100-TZ

192150

Y7-192150

EATON-MOELLER

NZM2 PXR25 Automatico Int. - Classe di lettura della potenza 1, 100A, 3p,

Eaton Moeller series NZM - Molded Case Circuit Breaker. NZM2 PXR25, class 1, 100A, 3p, Screw terminal, earth-fault protection and zone selectivity, S, 2

La gamma di interruttori automatici xEffect NZM...-PX...-TZ con sistema di sgancio elettronico Power Expert Release (PXR) copre casi d'uso per la protezione a gamma completa, inclusa la protezione da guasto a terra, con solo quattro dimensioni compatte ed è adatta per il mercato IEC. La funzione integrata di misurazione dell'energia fornisce correnti, tensioni ed energia attiva (kWh) con classe di precisione 1 secondo IEC 61557-12. Selettività di zona per una protezione estesa inclusa. Testare il funzionamento e le impostazioni tramite la porta micro USB direttamente sullo switch. I gruppi di funzioni modulari consentono sempre un montaggio flessibile e possono essere integrati dall'ampia gamma di accessori. Misura RMS e memoria termica.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,476.54
Prezzo unitario: $2,476.54
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
192150
EAN
4015081927012
Lunghezza/profondità del prodotto
190 mm
Altezza prodotto
160 mm
Larghezza prodotto
115 mm
Peso prodotto
2.4 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
Codice modello
NZMS2-PX100-TZ

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
100 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM2
Caratteristiche
Comando a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
8.25 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
7500 operazioni a 690 V CA-1
10.000 operazioni a 415 V CA-1
10.000 operazioni a 400 V CA-1
Funzioni
Protezione impianto, cavo, selettiva e generatore
Protezione dai guasti a terra
Selettività di zona
Protezione dalle dispersioni a terra integrata
Impostazione corrente di guasto verso terra (Ig) - max
100 x In
Resistenza agli urti
20 g (semionda 20 ms)
Impostazione corrente di guasto verso terra (Ig) - min
20 x In
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
1.9 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
1.9 kA
Impostazione ritardo sgancio in cortocircuito - max
1000 A
Impostazione ritardo sgancio in cortocircuito - min
80 A
Impostazione sganciatore per cortocircuito istantaneo - max
1800 A
Impostazione sgancio in cortocircuito istantaneo - min
200 A
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
10 mm² - 16 mm² sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
6 mm² - 16 mm² (2x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
10 A
Impostazione corrente ritardo corto (Isd) - min
2 A
Impostazione corrente istantanea (Ii) - max
18 A
Impostazione corrente istantanea (Ii) - min
2 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
100 A
Impostazione corrente di sovraccarico (Ir) - min
40 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
65 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
36 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
154 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
220 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
690 V AC

ETIM for 192150 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 100 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 70 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 40 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 2 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 2 A
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
protezione dalle dispersioni a terra integrata (EF007296) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904) Sì
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) davanti
tipo di elemento di azionamento (EF006976) bilanciere
apparecchio completo con unità di sicurezza (EF008906) Sì
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) Sì
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
