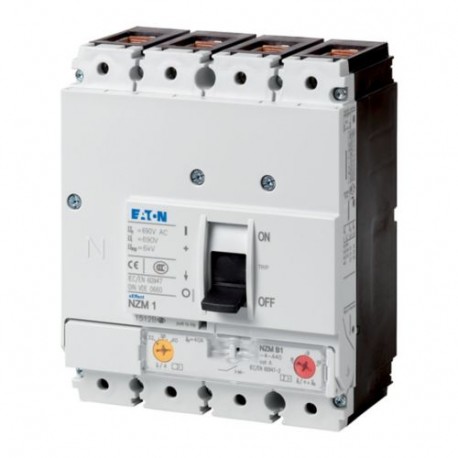

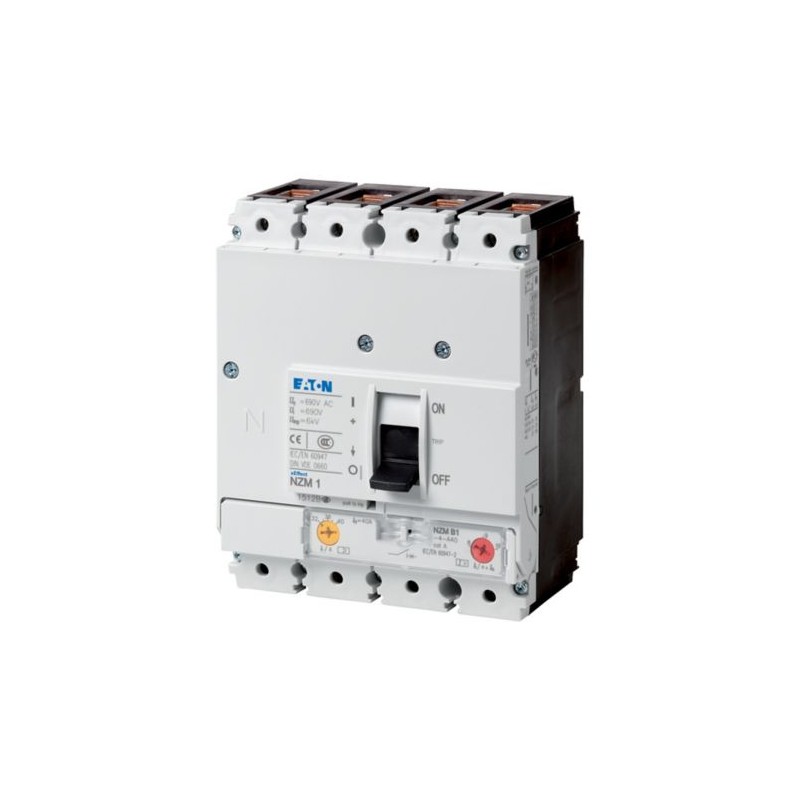

NZMS1-4-A100 109955 Y7-109955 EATON ELECTRIC Int. automatico NZM, 4P, Ui: 100A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMS1-4-A100 109955 Y7-109955 EATON ELECTRIC Int. automatico NZM, 4P, Ui: 100A

NZMS1-4-A100

109955

Y7-109955

EATON-MOELLER

Int. automatico NZM, 4P, Ui: 100A

Eaton Moeller series Interruttore automatico NZMS1, Magnetotermico, Quattro poli, 100 A, 690 V, Morsetto a telaio

Maggiori dettagli


Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $782.45
Prezzo unitario: $782.45
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
109955
EAN
4015081095216
Lunghezza/profondità del prodotto
84.5 mm
Altezza prodotto
145 mm
Larghezza prodotto
120 mm
Peso prodotto
1.325 kg
Conformità
RoHS conform
Codice modello
NZMS1-4-A100

Dati tecnici - elettrici

Tensione nominale
690 V - 690 V
Corrente nominale del conduttore neutro
100% del conduttore di fase
Valore nominale intensità di corrente
100 A
Impostazione corrente istantanea (Ii) - min
6 A
Impostazione corrente istantanea (Ii) - max
10 A
Impostazione corrente di sovraccarico (Ir)
80 A - 100 A
Impostazione corrente di sovraccarico (Ir) - min
80 A
Impostazione corrente di sovraccarico (Ir) - max
100 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione sgancio in cortocircuito istantaneo - min
6 A
Impostazione sganciatore per cortocircuito istantaneo - max
10 A
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Tipo collegamento elettrico del circuito principale
morsetto telaio
Tipo di maniglia
Leva a bilanciere
Categoria di sovratensione
III
Grado di inquinamento
3

Dati tecnici - comunicazione

Corrente nominale del conduttore neutro
100% del conduttore di fase
Valore nominale intensità di corrente
100 A
Impostazione corrente istantanea (Ii) - min
6 A
Impostazione corrente istantanea (Ii) - max
10 A
Impostazione corrente di sovraccarico (Ir)
80 A - 100 A
Impostazione corrente di sovraccarico (Ir) - min
80 A
Impostazione corrente di sovraccarico (Ir) - max
100 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione sgancio in cortocircuito istantaneo - min
6 A
Impostazione sganciatore per cortocircuito istantaneo - max
10 A
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Tipo collegamento elettrico del circuito principale
morsetto telaio
Tipo di maniglia
Leva a bilanciere
Categoria di sovratensione
III
Grado di inquinamento
3

Dati tecnici - meccanici

Metodo di montaggio
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica a installazione fissa
Grado di protezione
IP20
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Posizione del collegamento per il circuito di corrente principale
Lato anteriore

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMS1-4-A100 Y7-109955 109955 IT_109955.pdf 109 Kbytes NZMS1-4-A100 Y7-109955 109955 IT_109955.pdf
