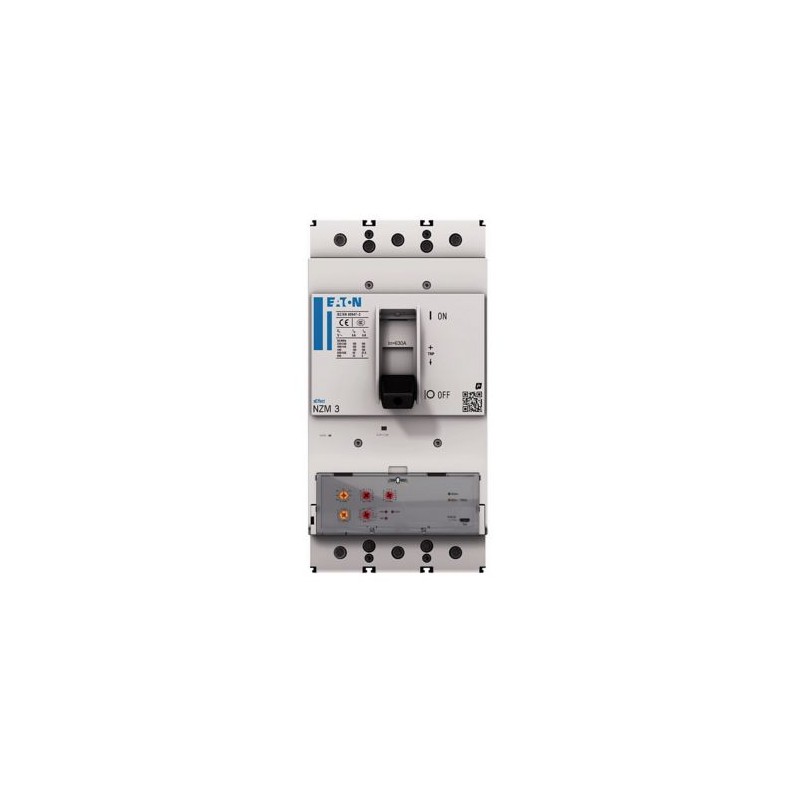

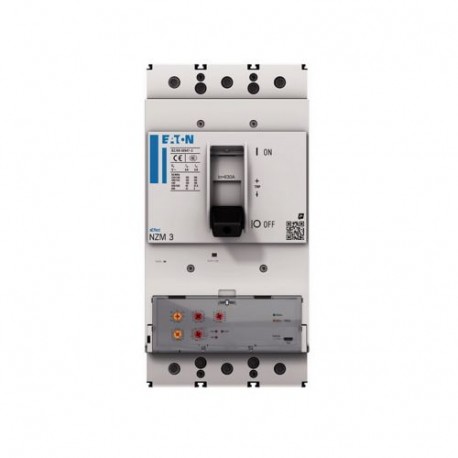

NZMN3-4-VX400-SVE 191482 Y7-191482 EATON ELECTRIC Ingresso automatico NZM3 PXR20, 400A, 4p, versione plug-in
NZMN3-4-VX400-SVE
191482
Y7-191482
EATON-MOELLER
Ingresso automatico NZM3 PXR20, 400A, 4p, versione plug-in
Eaton Moeller series NZM - Interruttore automatico scatolato. Interruttore automatico NZM3 PXR20, 400A, 4p, tecnologia plug-in, N, 3
La gamma di interruttori a circuito xEffect NZM...-VX con sistema di cottura elettronico PXR (Expert Power Release) copre i casi d'uso per una protezione a gamma completa con solo quattro dimensioni compatte ed è adatto al mercato IEC. Testare la funzione e la configurazione tramite la porta micro USB direttamente sullo switch. I gruppi di funzioni modulari rendono sempre flessibile l'assemblaggio e possono essere integrati dall'ampia gamma di accessori. A.m.s. misura del valore e della memoria termica.
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller series NZM interruttore automatico elettronico scatolato |
| Sigla catalogo | 191482 |
| EAN | 4015081919949 |
| Lunghezza/profondità del prodotto | 335 mm |
| Altezza prodotto | 215.2 mm |
| Larghezza prodotto | 185 mm |
| Peso prodotto | 10.04 kg |
| Conformità | RoHS conform |
| Certificazione/i | IEC/EN 60947 IEC |
| Codice modello | NZMN3-4-VX400-SVE |
Delivery program
| Applicazione | Utilizzo in sistemi di alimentazione non messi a terra a 690 V |
| Tipo | Interruttore automatico |
| Tipo di telaio dell'interruttore automatico di potenza | NZM3 |
| Accessorio necessario | NZM3-XSVS |
| Numero di poli | Quattro poli |
| Valore nominale intensità di corrente | 400 A |
| Sistema di sgancio | Sganciatore elettronico |
| Caratteristiche | Unità di protezione azionamento a motore opzionale |
| Caratteristiche speciali |
|
Technical Data - Electrical
| Tensione nominale | 690 V - 690 V |
| Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari | 6000 V |
| Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali | 8000 V |
| Corrente nominale del conduttore neutro | 200% del conduttore di fase |
| Corrente nominale ammissibile di breve durata (t = 0,3 s) | 3.3 kA |
| Corrente nominale ammissibile di breve durata (t = 1 s) | 3.3 kA |
| Valore nominale intensità di corrente | 400 A |
| Impostazione corrente istantanea (Ii) - min | 2 A |
| Impostazione corrente istantanea (Ii) - max | 12 A |
| Impostazione corrente di sovraccarico (Ir) - min | 160 A |
| Impostazione corrente di sovraccarico (Ir) - max | 400 A |
| Impostazione corrente ritardo corto (Isd) - min | 2 A |
| Impostazione corrente ritardo corto (Isd) - max | 10 A |
| Impostazione ritardo sgancio in cortocircuito - min | 320 A |
| Impostazione ritardo sgancio in cortocircuito - max | 4000 A |
| Impostazione sgancio in cortocircuito istantaneo - min | 800 A |
| Impostazione sganciatore per cortocircuito istantaneo - max | 4800 A |
| Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz | 85 kA |
| Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz | 50 kA |
| Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz | 35 kA |
| Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz | 13 kA |
| Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz | 5 kA |
| Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz | 187 kA |
| Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz | 110 kA |
| Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz | 77 kA |
| Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz | 55 kA |
| Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz | 40 kA |
| Tempo totale di interruzione al cortocircuito | < 10 ms |
| Tipo collegamento elettrico del circuito principale | Altro |
| Isolamento | 300 V AC (tra i contatti ausiliari) 500 V AC (tra contatti ausiliari e contatti principali) |
| Numero di attivazioni all’ora - max | 60 |
| Tipo di maniglia | Leva a bilanciere |
| Categoria d'uso | A (IEC/EN 60947-2) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Durata elettrica | 5000 operazioni a 415 V CA-1 5000 operazioni a 400 V CA-1 3000 operazioni a 690 V CA-1 |
| Direzione alimentazione in ingresso | Secondo necessità |
Technical Data - Mechanical
| Metodo di montaggio | Dispositivo rimovibile Apparecchio da incasso con tecnologia plug-in |
| Metodo di montaggio | Dispositivo rimovibile Apparecchio da incasso con tecnologia plug-in |
| Grado di protezione | IP20 (grado di protezione base, nell'area dei comandi di funzionamento) IP20 |
| Grado di protezione (IP), parte frontale | IP40 (con cornice) IP66 (con maniglia per comando rinviato e bloccoporta) |
| Grado di protezione (terminazioni) | IP10 (morsetto a tunnel) IP00 (terminazioni, separatore di fase e collegamento bandella) |
| Protezione da contatto diretto | Protez. da contatti dita e dorso mano secondo DIN EN50274/VDE 0106 parte 110 |
| Resistenza agli urti | 20 g (semionda 20 ms) |
| Numero di contatti ausiliari (contatti di commutazione) | 0 |
| Numero di contatti ausiliari (contatti normalmente chiusi) | 0 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
| Posizione del collegamento per il circuito di corrente principale | Lato anteriore |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
| Caratteristiche speciali |
|
| Durata meccanica | 15000 operazioni |
Technical Data - Mechanical - Terminals
| Morsetti standard | Morsetto a vite |
| Morsetti opzionali | Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel |
| Capacità morsetti (cavo di comando) | 0,75 mm² - 1,5 mm² (2x) 0,75 mm² - 2,5 mm² (1x) |
| Capacità morsetti (conduttore/cavo pieno in alluminio) | 16 mm² (1x) sul morsetto a tunnel |
| Capacità morsetti (conduttore/cavo a treccia in alluminio) | 50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2 fori 25 mm² - 185 mm² (1x) sul morsetto a tunnel 50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori |
| Capacità morsetti (busbar in rame) | Min. 20 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt. M10 sul collegamento a vite lato posteriore Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore |
| Capacità morsetti (conduttore/cavo pieno in rame) | 16 mm² (1x) sul morsetto a tunnel 16 mm² (2x) sul morsetto a mantello 16 mm² (2x) diretto al collegamento lato posteriore dell'interruttore 16 mm² (1x) diretto al collegamento posteriore dell'interruttore 300 mm² (2x) sulla prolunga in larghezza lato posteriore |
| Capacità morsetti (conduttore/cavo a treccia in rame) | 16 mm² - 185 mm² (1x) sul morsetto a tunnel a 1-foro 25 mm² - 120 mm² (2x) sul morsetto a mantello 25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore 35 mm² - 240 mm² (1x) sul morsetto a mantello 25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore |
| Capacità morsetti (conduttore in rame) | Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato) Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello 10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato) |
Design verification as per IEC/EN 61439 - technical data
| Corrente nominale di esercizio per dissipazione specifica (In) | 400 A |
| Dissipazione apparecchiature, dipendente da corrente | 48 W |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di stoccaggio - min | 40 °C |
| Temperatura ambiente di stoccaggio - max | 70 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Additional information
| Funzioni | Protezione impianto, cavo, selettiva e generatore |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 160 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN3-4-VX400-SVE Y7-191482 191482 PT_113307.pdf | 4 Mbytes |
|
