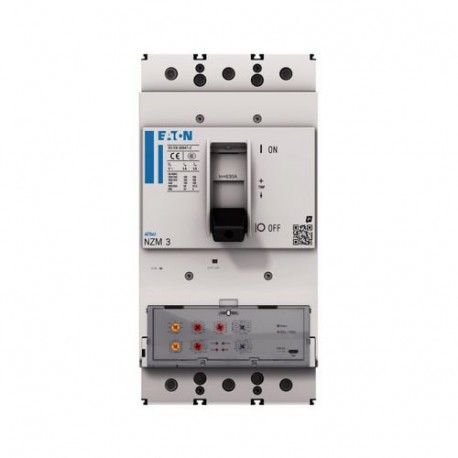

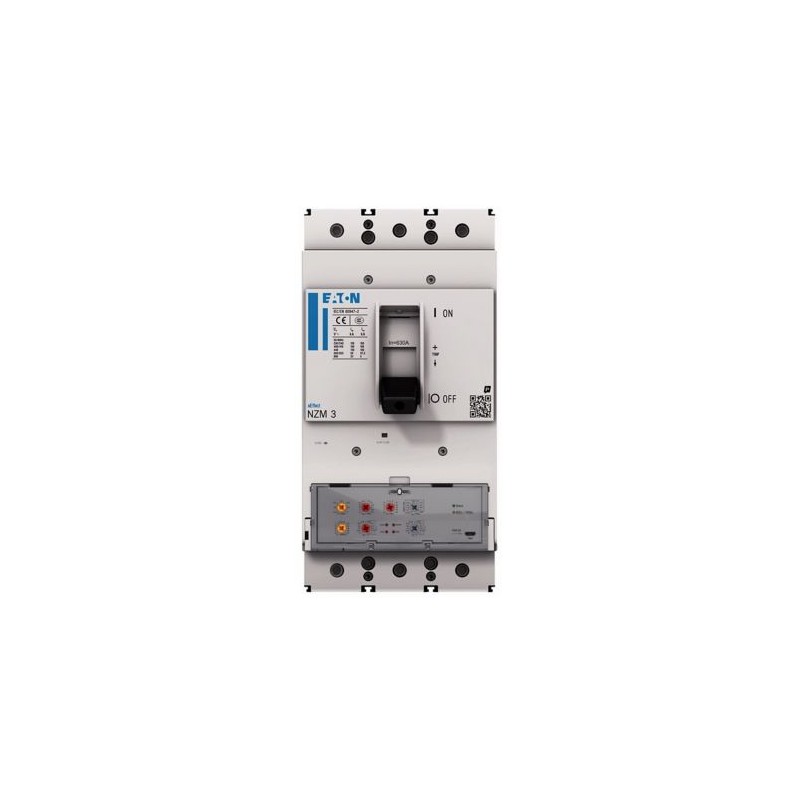

NZMH3-VX250-T 191554 Y7-191554 EATON ELECTRIC NZM3 PXR20, 250A, 3p, morsetti a vite, protezione
NZMH3-VX250-T
191554
Y7-191554
EATON-MOELLER
NZM3 PXR20, 250A, 3p, morsetti a vite, protezione
Eaton Moeller series NZM - Molded Case Circuit Breaker. NZM3 PXR20 circuit breaker, 250A, 3p, screw terminal, earth-fault protection, H, 3
La gamma di interruttori a circuito xEffect NZM...-VX con sistema di cottura elettronico PXR (Expert Power Release) copre i casi d'uso per una protezione a gamma completa con solo quattro dimensioni compatte ed è adatto al mercato IEC. Testare la funzione e la configurazione tramite la porta micro USB direttamente sullo switch. I gruppi di funzioni modulari rendono sempre flessibile l'assemblaggio e possono essere integrati dall'ampia gamma di accessori. A.m.s. misura del valore e della memoria termica.
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM - Molded case circuit breaker
Sigla catalogo
191554
EAN
4015081920662
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
275 mm
Larghezza prodotto
140 mm
Peso prodotto
6.365 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
IEC
Codice modello
NZMH3-VX250-T
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
250 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Comando a motore opzionale
Unità di protezione
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Apparecchio da incasso, tecnica a installazione fissa
Fisso
Fisso
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
18.75 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
5000 operazioni a 400 V CA-1
3000 operazioni a 690 V CA-1
5000 operazioni a 415 V CA-1
3000 operazioni a 690 V CA-1
5000 operazioni a 415 V CA-1
Funzioni
Protezione dalle dispersioni a terra integrata
Protezione dai guasti a terra
Protezione impianto, cavo, selettiva e generatore
Protezione dai guasti a terra
Protezione impianto, cavo, selettiva e generatore
Impostazione corrente di guasto verso terra (Ig) - max
250 x In
Resistenza agli urti
20 g (semionda 20 ms)
Impostazione corrente di guasto verso terra (Ig) - min
50 x In
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
250 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Impostazione ritardo sgancio in cortocircuito - max
2500 A
Impostazione ritardo sgancio in cortocircuito - min
200 A
Impostazione sganciatore per cortocircuito istantaneo - max
4500 A
Impostazione sgancio in cortocircuito istantaneo - min
500 A
Capacità morsetti (cavo di comando)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 2,5 mm² (1x)
Capacità morsetti (busbar in rame)
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (2x) sul morsetto a mantello
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) sul morsetto a tunnel
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) sul morsetto a tunnel
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
35 mm² - 240 mm² (1x) sul morsetto a mantello
16 mm² - 185 mm² (1x) sul morsetto a tunnel a 1-foro
25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 120 mm² (2x) sul morsetto a mantello
16 mm² - 185 mm² (1x) sul morsetto a tunnel a 1-foro
25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 120 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
10 A
Impostazione corrente ritardo corto (Isd) - min
2 A
Impostazione corrente istantanea (Ii) - max
18 A
Impostazione corrente istantanea (Ii) - min
2 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
250 A
Impostazione corrente di sovraccarico (Ir) - min
100 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
33 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
9 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
70 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
690 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 250 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 100 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2 A |
| potenza dissipata (EF005387) | None W |
| tipologia costruttiva dell'apparecchio (EF008240) | Built-in device fixed built-in technique |
| protezione dalle dispersioni a terra integrata (EF007296) | true |
| tipo di collegamento circuito elettrico principale (EF006819) | Screw connection |
| adatto per montaggio su guida a cappello (EF007250) | false |
| montaggio su guida a DIN opzionale (EF008904) | false |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | false |
| con sganciatore di minima tensione integrato (EF001390) | false |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | Front side |
| tipo di elemento di azionamento (EF006976) | Rocker lever |
| apparecchio completo con unità di sicurezza (EF008906) | true |
| azionamento a motore integrato (EF006697) | false |
| azionamento a motore opzionale (EF007386) | true |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMH3-VX250-T Y7-191554 191554 DE_191348.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
