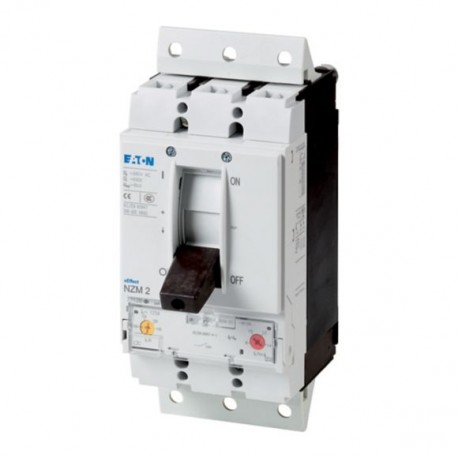

NZMH2-M100-SVE 113361 Y7-113361 EATON ELECTRIC Interruttore automatico di potenza, 3p, 100A, adattatore
NZMH2-M100-SVE
113361
Y7-113361
EATON-MOELLER
Interruttore automatico di potenza, 3p, 100A, adattatore
NZM, 3P, 100A, plug-in automatico
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 100A, plug-in module, H2-M100-SVE
Interruttori automatici NZM.. La serie M copre tutte le applicazioni con solo quattro dimensioni compatte ed è adatta per il mercato IEC. Il montaggio è sempre flessibile grazie ai gruppi di funzioni modulari. Con sganciatore termomagnetico per la protezione del motore. Note: Gli interruttori automatici della classe di sgancio 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 soddisfano tutti i requisiti della categoria di commutazione AC-3.
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
113361
EAN
4015081128969
Lunghezza/profondità del prodotto
180 mm
Altezza prodotto
245 mm
Larghezza prodotto
105 mm
Peso prodotto
2.763 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
IEC
Codice modello
NZMH2-M100-SVE
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
100 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM2
Accessorio necessario
NZM2-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Protezione termica
Grado di inquinamento
3
Metodo di montaggio
Dispositivo rimovibile
apparecchio da incasso, tecnica con inserto a innesto
apparecchio da incasso, tecnica con inserto a innesto
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
25.65 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Tensione nominale di isolamento (Ui)
1000 V
Potenza di esercizio nominale in AC-3, 230 V
30 kW
Potenza nominale di esercizio in AC-3, 400 V
55 kW
Tecnica di spegnimento
termomagnetico
Grado di protezione
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
99 A (400 V AC-3)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
10.000 operazioni a 415 V CA-1
5000 operazioni a 690 V CA-3
6500 operazioni a 415 V CA-3
7500 operazioni a 690 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 400 V CA-3
5000 operazioni a 690 V CA-3
6500 operazioni a 415 V CA-3
7500 operazioni a 690 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 400 V CA-3
Funzioni
Protezione motore
Resistenza agli urti
20 g (semionda 20 ms)
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
1.9 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
1.9 kA
Impostazione sganciatore per cortocircuito istantaneo - max
1400 A
Impostazione sgancio in cortocircuito istantaneo - min
800 A
Tipo di maniglia
Leva a bilanciere
Impostazione corrente istantanea (Ii) - max
1400 A
Impostazione corrente istantanea (Ii) - min
800 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
100 A
Impostazione corrente di sovraccarico (Ir) - min
80 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
130 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
37.5 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Capacità morsetti (cavo di comando)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 2,5 mm² (1x)
Capacità morsetti (busbar in rame)
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
6 mm² - 16 mm² (2x) sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
Potere di interr. nom. in cortocircuito Icu (IEC/EN 60947) a 400/415 V, 50/60 Hz
130 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
| Caratteristica | Valore |
|---|---|
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 80 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 800 A |
| con protezione termica da sovratensioni (EF006233) | Sì |
| sensibile a guasto di fase (EF007400) | No |
| tecnica di intervento (EF007007) | termomagnetico |
| tensione d'esercizio nominale (EF001435) | 690 V |
| potenza d'esercizio nominale per AC-3, 230 V (EF007025) | 30 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 55 kW |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| con interruttore ausiliario integrato (EF001387) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) | 130 kA |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 245 mm |
| larghezza (EF000008) | 105 mm |
| profondità (EF000049) | 180 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMH2-M100-SVE Y7-113361 113361 PT_113307.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
