EATON - MOELLERInterruttori automatici con custodia modellata NZM NZMH2-M50-SVE 113358 Y7-113358 EATON ELECTRIC Interruttore automatico di potenza, 3p, 50A, adattatore

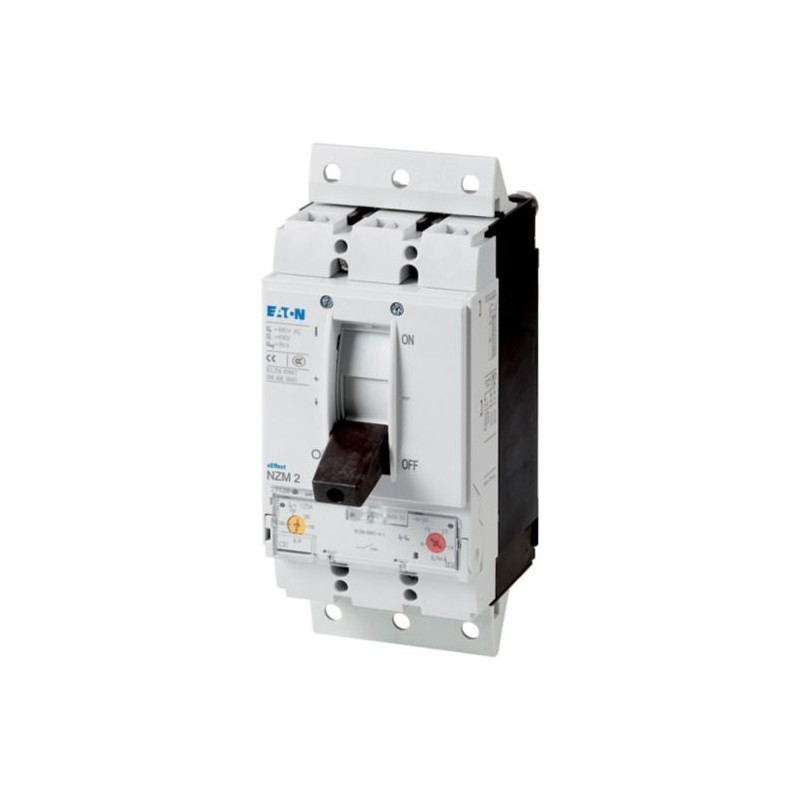

EATON - MOELLER NZMH2-M50-SVE 113358 Y7-113358 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NZMH2-M50-SVE 113358 Y7-113358 EATON ELECTRIC Interruttore automatico di potenza, 3p, 50A, adattatore

Riferimento: NZMH2-M50-SVE

Codice: 113358

Numero di catalogo: Y7-113358

Produttore: EATON - MOELLER

Descrizione:

Interruttore automatico di potenza, 3p, 50A, adattatore
NZM, 3P, 50A, plug-in automatico
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 50A, plug-in module, H2-M50-SVE
Interruttori automatici NZM.. La serie M copre tutte le applicazioni con solo quattro dimensioni compatte ed è adatta per il mercato IEC. Il montaggio è sempre flessibile grazie ai gruppi di funzioni modulari. Con sganciatore termomagnetico per la protezione del motore. Note: Gli interruttori automatici della classe di sgancio 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 soddisfano tutti i requisiti della categoria di commutazione AC-3.

Categorie:

  • Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
  • EATON - MOELLER > Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 691,16 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
113358
EAN
4015081128938
Product Length/Depth
180 mm
Product Height
245 mm
Product Width
105 mm
Product Weight
2.785 kg
Compliances
RoHS conform
Certifications
IEC
IEC/EN 60947
Model Code
NZMH2-M50-SVE

Dati tecnici - elettrici

Voltage rating
690 V - 690 V
Rated insulation voltage (Ui)
1000 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
41 A (400 V AC-3)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
50 A
Instantaneous current setting (Ii) - min
400 A
Instantaneous current setting (Ii) - max
700 A
Overload current setting (Ir) - min
40 A
Overload current setting (Ir) - max
50 A
Short-circuit release non-delayed setting - min
400 A
Short-circuit release non-delayed setting - max
700 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
37.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
286 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
15 kW
Rated operating power at AC-3, 400 V
22 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
6500 operations at 400 V AC-3
5000 operations at 690 V AC-3
6500 operations at 415 V AC-3
10000 operations at 400 V AC-1
10000 operations at 415 V AC-1
7500 operations at 690 V AC-1
Direction of incoming supply
As required

Dati tecnici - comunicazione

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
41 A (400 V AC-3)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
50 A
Instantaneous current setting (Ii) - min
400 A
Instantaneous current setting (Ii) - max
700 A
Overload current setting (Ir) - min
40 A
Overload current setting (Ir) - max
50 A
Short-circuit release non-delayed setting - min
400 A
Short-circuit release non-delayed setting - max
700 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
37.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
286 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
15 kW
Rated operating power at AC-3, 400 V
22 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
6500 operations at 400 V AC-3
5000 operations at 690 V AC-3
6500 operations at 415 V AC-3
10000 operations at 400 V AC-1
10000 operations at 415 V AC-1
7500 operations at 690 V AC-1
Direction of incoming supply
As required

Dati tecnici - meccanici

Mounting Method
Built-in device plug-in technique
Plug-in unit
Degree of protection
IP20
IP20 (basic degree of protection, in the operating controls area)
Degree of protection (IP), front side
IP40 (with insulating surround)
IP66 (with door coupling rotary handle)
Degree of protection (terminations)
IP00 (terminations, phase isolator and strip terminal)
IP10 (tunnel terminal)
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Switch off technique
Thermomagnetic
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 113358 Apparecchi elettrici a bassa tensione (EC000074)

Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica40 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica400 A
Nome caratteristicacon protezione termica da sovratensioni (EF006233)
Valore caratteristicatrue
Nome caratteristicasensibile a guasto di fase (EF007400)
Valore caratteristicafalse
Nome caratteristicatecnica di intervento (EF007007)
Valore caratteristicaThermomagnetic
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica690 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica50 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 230 V (EF007025)
Valore caratteristica15 kW
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica22 kW
Nome caratteristicapotenza dissipata (EF005387)
Valore caratteristicaNone W
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaScrew connection
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicaRocker lever
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaBuilt-in device plug-in technique
Nome caratteristicacon interruttore ausiliario integrato (EF001387)
Valore caratteristicafalse
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicafalse
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049)
Valore caratteristica130 kA
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaaltezza (EF000040)
Valore caratteristica245 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica105 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica180 mm
