EATON - MOELLERInterruttori automatici con custodia modellata NZM NZMN2-A125-SVE 113243 Y7-113243 EATON ELECTRIC Interruttore automatico di potenza, 3p, 125A, adattatore

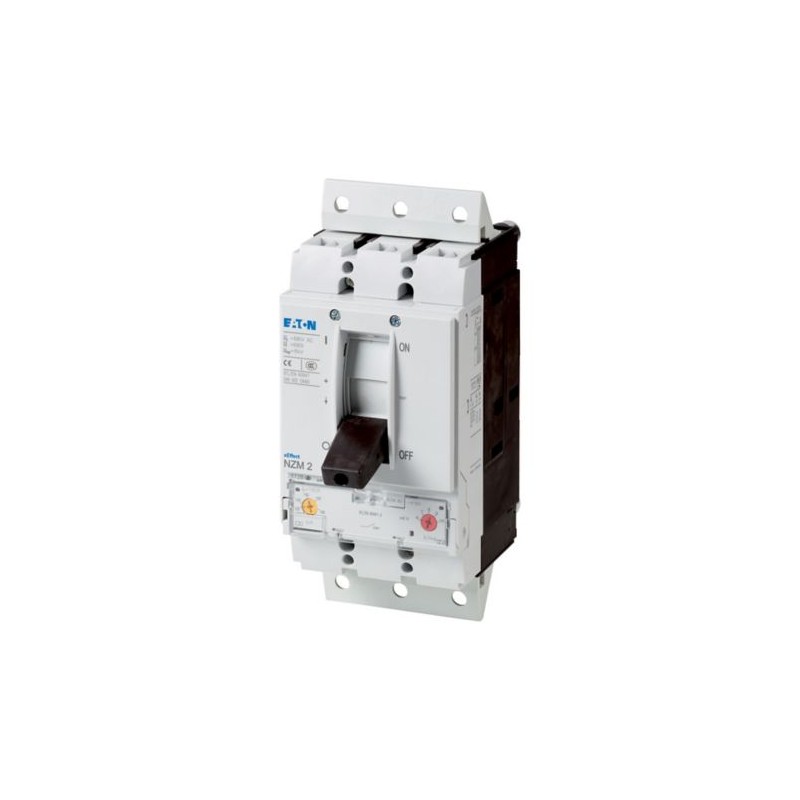

EATON - MOELLER NZMN2-A125-SVE 113243 Y7-113243 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NZMN2-A125-SVE 113243 Y7-113243 EATON ELECTRIC Interruttore automatico di potenza, 3p, 125A, adattatore

Riferimento: NZMN2-A125-SVE

Codice: 113243

Numero di catalogo: Y7-113243

Produttore: EATON - MOELLER

Descrizione:

Interruttore automatico di potenza, 3p, 125A, adattatore
Auto NZM, 3P, 125A, collegabile
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 125A, plug-in module, N2-A125-SVE
Gli interruttori NZM della serie COPRONO TUTTI I CASI APPLICATIVI CON SOLO QUATTRO DIMENSIONI COMPATTE E SONO ADATTI AL MERCATO IEC. L'installazione è sempre flessibile grazie all'utilizzo di gruppi funzionali modulari.

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • EATON - MOELLER > Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 745,03 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
113243
EAN
4015081127788
Product Length/Depth
180 mm
Product Height
245 mm
Product Width
105 mm
Product Weight
2.77 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
NZMN2-A125-SVE

Dati tecnici - elettrici

Voltage rating
690 V - 690 V
Amperage Rating
125 A
Instantaneous current setting (Ii) - min
750 A
Instantaneous current setting (Ii) - max
1250 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
750 A
Short-circuit release non-delayed setting - max
1250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
7.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
7.5 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Dati tecnici - comunicazione

Amperage Rating
125 A
Instantaneous current setting (Ii) - min
750 A
Instantaneous current setting (Ii) - max
1250 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
750 A
Short-circuit release non-delayed setting - max
1250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
7.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
7.5 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Dati tecnici - meccanici

Mounting Method
Built-in device plug-in technique
Plug-in unit
DIN rail (top hat rail) mounting optional
Degree of protection
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side

ETIM for 113243 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica125 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica50 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica100 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica750 A
Nome caratteristicapotenza dissipata (EF005387)
Valore caratteristicaNone W
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaBuilt-in device plug-in technique
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicafalse
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaScrew connection
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicafalse
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicatrue
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicafalse
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicafalse
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaFront side
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicaRocker lever
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicatrue
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicafalse
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicatrue
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
