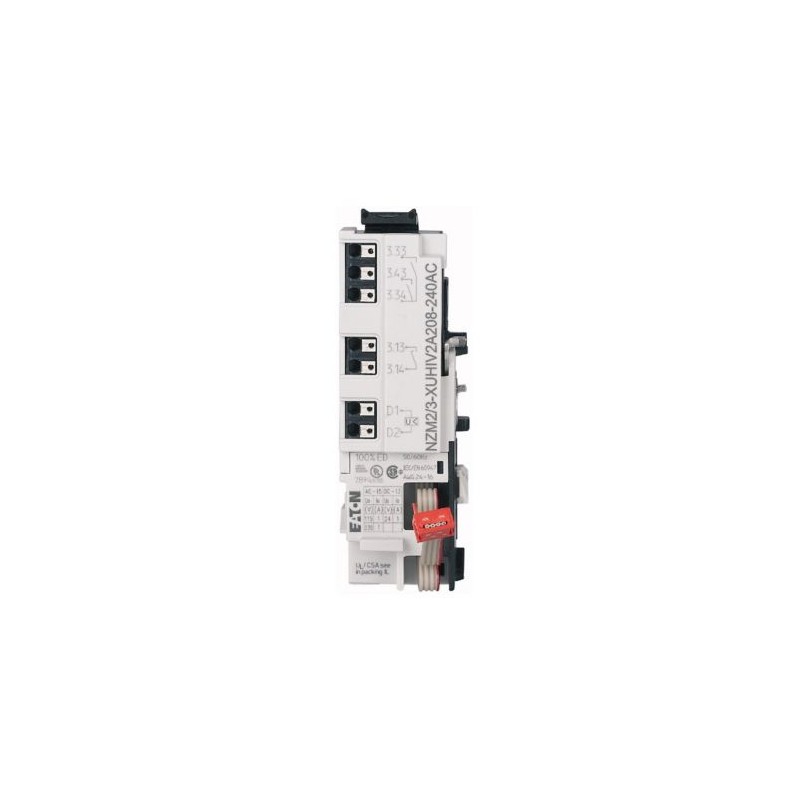

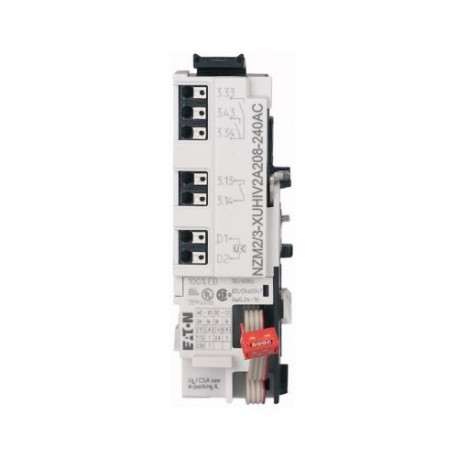

NZM2/3-XUHIV2A24DC 189733 Y7-189733 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabili.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2/3-XUHIV2A24DC 189733 Y7-189733 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabili..

NZM2/3-XUHIV2A24DC

189733

Y7-189733

EATON-MOELLER

trigger di minima tensione per NZM2/3, relè configurabili, 2NO, 1

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for NZM2/3, configurable relays, 2NO, 1 early-make auxiliary contact, 1NO, 24DC, Push-in terminals

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: La sottotensione viene rilasciata con un contatto di produzione iniziale e due relè. Per circuiti di interblocco e di riduzione del carico, nonché per la fabbricazione precoce di sganciatori di minima tensione in applicazioni di interruttori principali. Spegnimento non ritardato dell'interruttore automatico NZM quando la tensione di controllo scende al di sotto del 35 - 70% Us. Per l'uso con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Per la segnalazione di comandi o diversi stati di commutazione. Due relè per unità. Il trigger può essere configurato sulla centralina. Configurazione tramite display di comunicazione o interruttore automatico o connessione USB frontale e Eaton Power Xpert Protection Manager. Quando lo sganciatore di minima tensione è disattivato, si evita in modo affidabile il contatto accidentale con i contatti principali dei tentativi di collegamento dell'interruttore. Collegamento anticipato dei contatti ausiliari on e off (funzionamento manuale): circa 20 ms (NZM2/3) e 90 ms (NZM4). Adatto solo per l'uso in combinazione con interruttori automatici con sganciatori elettronici. Non può essere utilizzato in combinazione con l'operatore remoto NZM...-XR... I moduli relè di sganciatore di minima tensione non possono essere installati contemporaneamente con il contatto di apertura anticipata NZM...-XHIV, o con lo sganciatore di minima tensione NZM...-XU..., o con lo sganciatore di bypass NZM...-XA... Bobina relè azionata da sganciatore. Contatto relè per cablaggio di controllo. Controllare il cablaggio ai terminali push-in. Non può essere utilizzato con il grilletto elettronico PXR10 NZM-AE.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $220.52
Prezzo unitario: $220.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
189733
EAN
4015081877287
Product Length/Depth
115 mm
Product Height
65 mm
Product Width
75 mm
Product Weight
0.08 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (Class No. 1437-01)
IEC60947
UL489
CSA certified
CSA (File No. 22086)
CE marking
UL (File No. E140305)
UL (Category Control Number DIHS)
UL listed
CSA-C22.2 No. 5-09
Model Code
NZM2/3-XUHIV2A24DC

Dati tecnici - elettrici

Voltage type
AC
Rated insulation voltage (Ui)
250 V
Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
240 V AC
24 V DC
24 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Rated operational current
1 A (230 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (110 V AC-1, relay contacts)
1 A (24 V DC-1, relay contacts)
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection
Overvoltage category
II
Pollution degree
2

Dati tecnici - comunicazione

Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
240 V AC
24 V DC
24 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Rated operational current
1 A (230 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (110 V AC-1, relay contacts)
1 A (24 V DC-1, relay contacts)
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection
Overvoltage category
II
Pollution degree
2

Dati tecnici - meccanici

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
3
Number of relays
2
Connection type
With push in terminal
Strip length
8 mm (relay contact connection)

ETIM for 189733 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 3
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) Sì
adatto per relè di sovraccarico (EF001545) No
