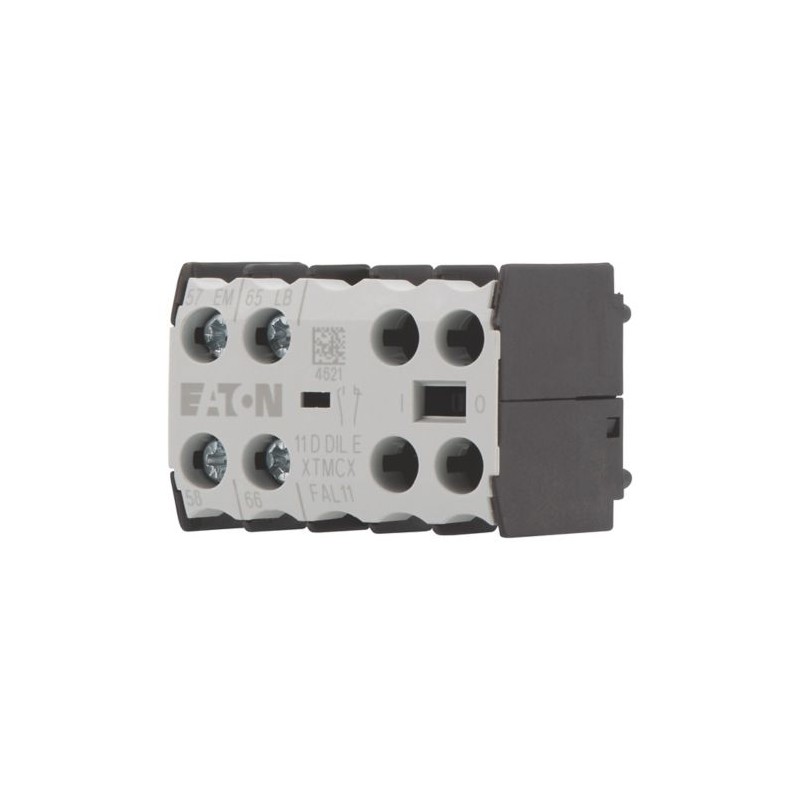

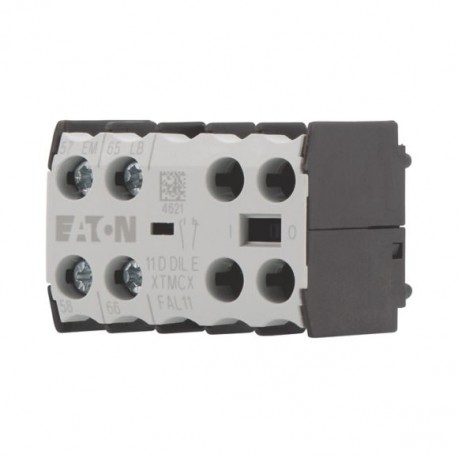

11DDILE 049824 XTMCXFAL11 EATON ELECTRIC Modulo contatti ausiliari 1NA ant.+1NC rit., in custodia, collegame..
11DDILE
049824
XTMCXFAL11
EATON-MOELLER
5
Modulo contatti ausiliari 1NA ant.+1NC rit., in custodia, collegamento a vite
Blocco contatti ausiliari 1 NOA + 1 NCR Collegamento per montaggio frontale
Modulo contatti ausiliari, a 2 poli, 1 NAA, 1 NCR, Fissaggio frontale, Morsetti a vite, DILE(E)M, DILER
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Accessori KDIL
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Modulo contatti ausiliari, a 2 poli, 1 NAA, 1 NCR, Fissaggio frontale, Morsetti a vite, DILE(E)M, DILER
Modulo contatti ausiliari, Funzione: per applicazioni standard, a 2 poli, Tipi di collegamento: Morsetti a vite, Corrente nominale d'impiego AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale d'impiego AC-15 380 V 400 V 415 V: Ie= 2 A, Equipaggiamento contatti NAA = contatto NA anticipato: 1 NAA, Equipaggiamento contatti NCR = contatto NC ritardato: 1 NCR, Tipo di montaggio: Fissaggio frontale, utilizzo con: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), N° di identificazione/esecuzione delle combinazioni Numero di identificazione: 51, 42, 33
Programma di fornitura
accessori
Moduli contatti ausiliari
Funzione
per applicazioni standard
Poli
a 2 poli
Tipi di collegamento
Morsetti a vite
Corrente nominale d'impiego
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
2 A
Equipaggiamento contatti
NAA= contatto NA anticipato
1 NAA
NCR= contatto NC ritardato
1 NCR
Tipo di montaggio
Fissaggio frontale
Simbolo circuitale
utilizzo con
DILEM-10(-G)(…)
DILEM-01(-G)(…)
DILEM-4(-G)(…)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(…)
DILEEM-01(-G)(…)
DILEM12-10(-G)(…)
DILEM12-01(-G)(…)
DILEM-01(-G)(…)
DILEM-4(-G)(…)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(…)
DILEEM-01(-G)(…)
DILEM12-10(-G)(…)
DILEM12-01(-G)(…)
N° di identificazione/esecuzione delle combinazioni
Numero di identificazione
51
con apparecchio base
DILER-40(-G)
42
con apparecchio base
DILER-31(-G)
33
con apparecchio base
DILER-22
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanicaComando in corrente alternata [Manovre]
10 x 106
Durata, meccanicaComando in corrente continua [Manovre]
20 x 106
Durata dell'apparecchio Ue= 240 VAC-15 [Manovre]
0.2 x 106
Durata dell'apparecchio Ue= 240 VDCL/R = 50 ms: 2 contatti in serie a Ie= 0.5 A [Manovre]
0.15 x 106
Frequenza di manovra massima [Manovre/h]
9000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - 80 °C
Posizione di montaggioPosizione di montaggio
facoltativa, tranne verticale con morsetti A1/A2 in basso
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNC
8 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Peso
0.03 kg
Sezioni di collegamentoMorsetti a viteRigido
1 x (0,75-2,5)
2 x (0,75-2,5) mm2
2 x (0,75-2,5) mm2
Sezioni di collegamentoMorsetti a viteFlessibile con puntalino
1 x (0,75-1,5)
2 x (0,75-1,5) mm2
2 x (0,75-1,5) mm2
Sezioni di collegamentoMorsetti a viteA filo unico o a trefoli
Singolo 18 - 14/Doppio 18 – 14 AWG
Sezioni di collegamentoMorsetti a viteVite di collegamento
M3.5
Sezioni di collegamentoMorsetti a viteCacciavite Pozidriv
2 Grandezza
Sezioni di collegamentoMorsetti a viteCacciavite a taglio
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Sezioni di collegamentoMorsetti a viteMax. forza di serraggio
1.2 Nm
Contatti relè
Guida forzata degli organi di contatto all'interno di un modulo contatti ausiliari (in conformità con IEC 60947-5-1 Allegato L)
No
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
600 V AC
Sezionamento sicuro secondo EN 61140tra la bobina e i contatti
300 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Corrente nominale d'impiegoCorrente termica convenzionale 1 poloNota
Per la massima temperatura ambiente consentita.
Corrente nominale d'impiegoCorrente termica convenzionale 1 poloCorrente convenzionale termica [Ith]
10 A
Corrente nominale d'impiegoAC-15220 V 230 V 240 V [Ie]
4 A
Corrente nominale d'impiegoAC-15380 V 400 V 415 V [Ie]
2 A
Corrente nominale d'impiegoAC-15500 V [Ie]
1.5 A
Corrente nominale d'impiegoDC
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [24 V]
2.5 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:2 [60 V]
2.5 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:3 [110 V]
1.5 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:3 [220 V]
0.5 A
Corrente nominale d'impiegoSicurezza contro false manovre [Frequenza di guasto]
<10-8, < un guasto su 100 milioni di manovre
(con Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
(con Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
Resistenza al corto circuito senza saldatureOrgano di protezione max.220 V 230 V 240 V
4 PKZM0
Resistenza al corto circuito senza saldatureOrgano di protezione max.380 V 400 V 415 V
4 PKZM0
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
6 A gG/gL
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
10 A rapido
Perdita ohmiche a carico con IthComando in corrente alternata
1.5 W
Perdita ohmiche a carico con IthComando in corrente continua
1.5 W
Perdita ohmiche a carico con IthDissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
0.24 W
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
10 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
0.5 A
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
4 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.24 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / blocco interruttore ausiliario (EC000041)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Blocco interruttori ausiliari ([email protected] [AKN342013])
numero di contatti invertitori
0
numero di contatti di chiusura
1
numero di contatti di riposo
1
numero di commutatori di segnale
0
corrente d’esercizio nominale Ie per AC-15, 230 V
4 A
esecuzione del collegamento elettrico
raccordo a vite
esecuzione
innestabile
tipo di montaggio
fissaggio frontale
portalampada
senza
Approvazioni
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Curve caratteristiche
Caratteristica
Caratteristica
Carico di breve durata 3 poli
Tempo di pausa tra due sollecitazioni: 15 minuti
Tempo di pausa tra due sollecitazioni: 15 minuti
Dimensioni
83 mm: DILE… + …DILE(M)
86 mm: DILE…-C... + …DILE(M)
86 mm: DILE…-C... + …DILE(M)
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| 11DDILE XTMCXFAL11 049824 IT_049824.pdf | 391 Kbytes |
|
