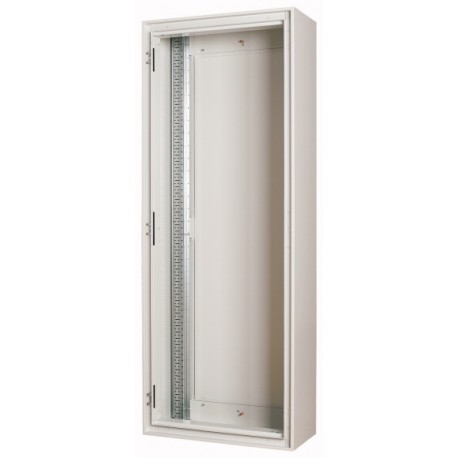

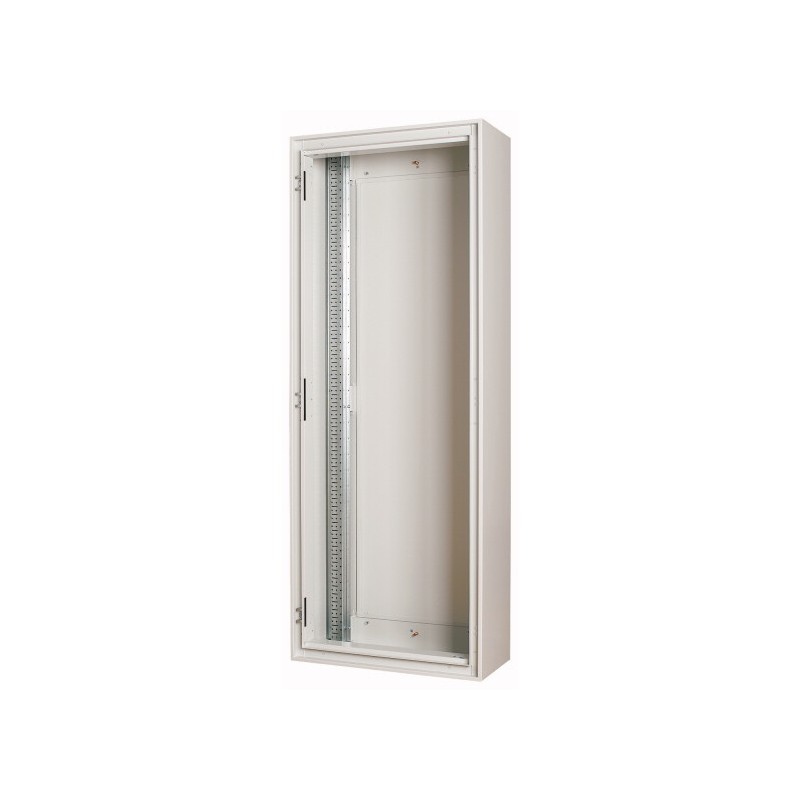

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
109 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
95 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
86 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
219 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
190 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
172 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK10
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP55
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
< 0,1 Ω, i requisiti della norma di prodotto sono soddisfatti.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 440 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
4 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
