EATON - MOELLER Micropoint2 Open Area MP2O3H - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

Micropoint2 Open Area MP2O3H EATON ELECTRIC Partition, connection-/MBS-area, for cable area, W 385mm

Riferimento: Micropoint2 Open Area

Codice: MP2O3H

Produttore: EATON - MOELLER

Descrizione:

Partition, connection-/MBS-area, for cable area, W=385mm

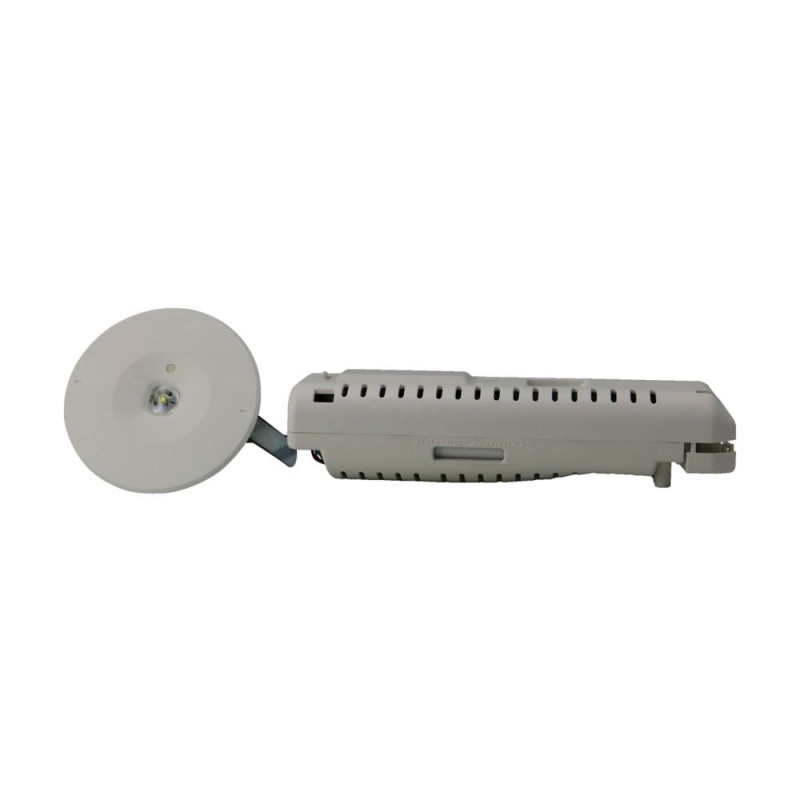

Eaton Micropoint 2, Illuminazione di sicurezza, Area aperta, Autonomo, LED, Funzionamento permanente/non permanente, IP44, 153lm, 3 ore di autonomia, Incasso

Categorie:

  • Apparecchi di Illuminazione > Apparecchi di illuminazione di emergenza
  • EATON - MOELLER > Illuminazione di emergenza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Insulated enclosure open above+below, HxWxD=500x375x300mm
[

Programma di fornitura

Dimensioni
Assortimento
xEnergy Safety Ci
Funzione di base
custodia vuota
Funzione di base
Custodia per quadri di distribuzione
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Grado di protezione
IP65
Conformità alle norme
EN 62208
EN 61439-2
Descrizione
Alloggiamento predisposto per quadro di distribuzione
Due lati chiusi, ripiegabili; due lati aperti
chiusura coperchio piombabile
Scarico pressione integrato in caso di cortocircuito
Esecuzione coperchio
trasparente
Larghezza
375 mm
Altezza
500 mm
Profondità
300 mm
Profondità di montaggio con piastra di montaggio
280 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 7.5 mm
272 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 15 mm
265 mm
Profondità custodia
Legenda grafico
Misure dall'alto:
Profondità di montaggio con piastra di montaggio
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 7,5 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 15 mm
Profondità custodia
,

Dati tecnici

Generalità
Conformità alle norme
EN 62208
EN 61439-2
Temperatura ambiente
-40 - +80 °C
Grado di protezione
IP65
Materiale
Materiale
policarbonato rinforzato con fibra di vetro (base)
Policarbonato non rinforzato (coperchio)
esente da alogeni
Trattamento della superficie
Resistente alla corrosione
Caratteristiche materiale
ElettricheResistenza alla corrente di fuga
KB160, KC175 (base, secondo IEC 60112)
KB100, KC200 (coperchio, secondo IEC 60112)
ElettricheResistenza della superficie secondo IEC 60093
> 1 Ω x 1013
TermicheResistente alla temperatura
-40 °C - +120 °C (custodia)
85 °C (perni serratura)
80 °C (guarnizione)
ChimicheResistenza chimica
Resistente a: acidi < 10%, olio minerale, alcol, benzina, grassi, soluzioni saline
Resistente condizionatamente a: acidi > 10%
Non resistente a soluzioni alcaline, benzolo
AtmosfericheNebbia salina
IEC 60068-2-11
AtmosfericheResistenza raggi UV
Sotto tettuccio di protezione
Comportamento alla fiammaClasse di infiammabilità secondo UL94
V1 (base)
V2 (coperchio)
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
41 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
38 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
35 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
82 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
77 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
69 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
Base 960 °C/coperchio 850 °C, i requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
30 kg per ogni custodia con telaio portante e dispositivo di sollevamento, riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK10
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP65
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
Classe di protezione 2, quindi non pertinente.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 1000 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
8 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
,

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / cassetta vuota (EC000058)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Empty cabinet (small distribution board) (ecl@ss10.0.1-27-14-24-08 [ACN385011])
tipo di montaggio
apparente
tipo di copertura
coperchio
esecuzione coperchio
chiuso
tipo di porta
senza
coperchio/porta trasparente
sì
con serratura
no
corrente nominale (In)
1600 A
altezza
500 mm
larghezza
375 mm
profondità
300 mm
profondità di incasso
279 mm
profondità interna
279 mm
spessore materiale scatola
6 mm
spessore materiale porta/coperchio
6 mm
colore
grigio
numero RAL
7035
numero di moduli
1
numero di file
0
larghezza in unità di suddivisione
17
numero delle aperture per la piastra della flangia
6
possibilità di applicazione
sì
numero di ingressi per conduttori
104
materiale della scatola
plastica
superficie
altri
con piastra di montaggio
no
adatto per uso esterno
sì
adatto per parafulmine
sì
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
altri
classe isolamento
II
resistenza agli urti
IK10
ottenimento della funzione
senza
]

ETIM for MP2O3H Apparecchi di illuminazione (EC001957)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicainseribile
Nome caratteristicaadatto per tipo di marcatura (EF001277)
Valore caratteristicaaltro
Nome caratteristicacon pittogramma (EF011099)
Valore caratteristicaNo
Nome caratteristicadispositivo di monitoraggio (EF008091)
Valore caratteristicasenza
Nome caratteristicacon collegamento per commutatore a distanza (VDE 0100-718, VDE 0108-100) (EF007947)
Valore caratteristicaSì
Nome caratteristicaalimentazione (EF000233)
Valore caratteristicaremoto (batteria singola)
Nome caratteristicacondizione dell'accumulatore (EF004351)
Valore caratteristicaNiCd
Nome caratteristicasorgente luminosa (EF002423)
Valore caratteristicaLED non sostituibile
Nome caratteristicacon corpo luminoso (EF005905)
Valore caratteristicaSì
Nome caratteristicaadatto per numero di sorgenti luminose (EF006436)
Valore caratteristica1
Nome caratteristicaportalampada (EF000048)
Valore caratteristicasenza
Nome caratteristicanumero di teste lampada (EF004258)
Valore caratteristica1
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicabianco
Nome caratteristicamateriale del diffusore (EF004284)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicatensione nominale (EF005127)
Valore caratteristica220 V
Nome caratteristicaapparecchio di servizio (EF000381)
Valore caratteristicaapparecchio di servizio LED comandato da corrente
Nome caratteristicadiffusore di luce (EF012170)
Valore caratteristicalente focalizzatrice
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP44
Nome caratteristicaresistenza agli urti (EF004293)
Valore caratteristicaIK04
Nome caratteristicaclasse di protezione secondo IEC 61140 (EF000004)
Valore caratteristicaII
Nome caratteristicalampada con temperatura superficiale limitata "simbolo D" secondo EN 60598-2-24 (EF006420)
Valore caratteristicaSì
Nome caratteristicatemperatura ambiente nominale secondo IEC 62722-2-1 (EF012090)
Valore caratteristica5 °C
Nome caratteristicapotenza max. del sistema (EF009347)
Valore caratteristica2.5 W
Nome caratteristicaflusso luminoso effettivo secondo IEC 62722-2-1 (EF009349)
Valore caratteristica153 lm
Nome caratteristicaflusso luminoso in stand-by (EF011954)
Valore caratteristica153 lm
Nome caratteristicatemperatura di colore (EF009346)
Valore caratteristica6200 K
Nome caratteristicafattore di potenza (EF025740)
Valore caratteristica0.5
Nome caratteristicadurata di funzionamento nominale (EF012518)
Valore caratteristica3 h
Nome caratteristicalarghezza (EF000008)
Valore caratteristica29 mm
Nome caratteristicaaltezza/profondità (EF001456)
Valore caratteristica3 mm
Nome caratteristicalunghezza (EF001438)
Valore caratteristica180 mm
Nome caratteristicadiametro esterno (EF000015)
Valore caratteristica90 mm
Nome caratteristicaaltezza/profondità di inserimento (EF023518)
Valore caratteristica63 mm
Nome caratteristicadiametro di montaggio (EF000943)
Valore caratteristica64 mm
Nome caratteristicatipo di cablaggio (EF011868)
Valore caratteristicaadatto per cablaggio passante
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicasezione del conduttore (EF000085)
Valore caratteristica2.5 mm²
Nome caratteristicatipo di collegamento (EF000124)
Valore caratteristicaraccordo a vite

DATASHEET - PDF
