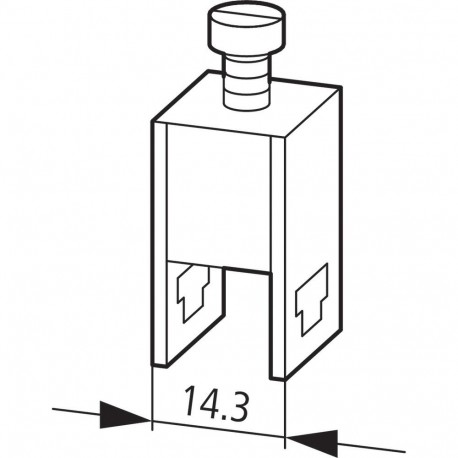

EATON - MOELLER AK35 079614 Y7-79614 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

AK35 079614 Y7-79614 EATON ELECTRIC Morsetto principale max.35mm²

Riferimento: AK35

Codice: 079614

Numero di catalogo: Y7-79614

Produttore: EATON - MOELLER

Descrizione:

Morsetto principale max.35mm²
Terminale principale max.35mm²
Eaton xEnergy Safety Ci LV systems LV switchgear. Main terminal max.35mm�
Morsetto di espansione per L-KL-R, anche per Cu10x3, destro 6 fino a 16 mm² o rm 6 fino a 25 mm² o rf 4 fino a 25 mm²

Categorie:

  • Apparecchi elettrici a bassa tensione > Terminale canalina
  • EATON - MOELLER > Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 2,77 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton xEnergy Safety Ci busbar enclosure accessory
Sigla catalogo
079614
EAN
4015080796145
Lunghezza/profondità del prodotto
27 mm
Altezza prodotto
44 mm
Larghezza prodotto
14 mm
Peso prodotto
0.017 kg
Conformità
RoHS conform
Codice modello
AK35

Delivery program

Tipo
Accessori generali per il quadro elettrico
Tipo di accessorio/parte di ricambio
Morsetti sbarra collettrice ultrapiatti
Espansione collegamento per morsetti sbarra collettrice ultrapiatti

Technical data - electrical

Corrente nominale di esercizio
100 A
Corrente nominale di esercizio (le)- max
100 A

Technical data - mechanical

Spessore busbar - min
3 mm
Spessore busbar - max
3 mm
Larghezza sbarra collettrice - min
10 mm
Larghezza sbarra collettrice - max
10 mm
Sezioni di collegamento (conduttore rotondo)
4 mm² - 25 mm²
6 mm² - 16 mm²
6 mm² - 25 mm²
Sez. del condutt. - max
35 mm²
Larghezza morsetto
14.3 mm

Additional information

Caratteristiche speciali
Morsetti di espansione per squadretta
Adatto per
guida piatta
Collegamento conduttore rotondo
Utilizzato con
Sbarre di collegamento Cu 10 x 3 mm

ETIM for 079614 Apparecchi elettrici a bassa tensione (EC000001)

Nome caratteristicaspessore della sbarra collettrice (EF007220)
Valore caratteristica3 mm
Nome caratteristicalarghezza della sbarra collettrice (EF007219)
Valore caratteristica10 mm
Nome caratteristicaadatto per (EF000073)
Valore caratteristicaguida piatta
Nome caratteristicalarghezza del morsetto (EF007092)
Valore caratteristica14.3 mm
Nome caratteristicasezione max. del conduttore (EF004969)
Valore caratteristica35 mm²
Nome caratteristicamax. corrente d'esercizio nominale Ie (EF007356)
Valore caratteristica100 A
Nome caratteristicaadatto per collegamento conduttore circolare (EF007258)
Valore caratteristicaSì
Nome caratteristicaadatto per collegamento conduttore di settore (EF007260)
Valore caratteristicaNo
Nome caratteristicaadatto per collegamento conduttore a nastro (EF007242)
Valore caratteristicaNo
