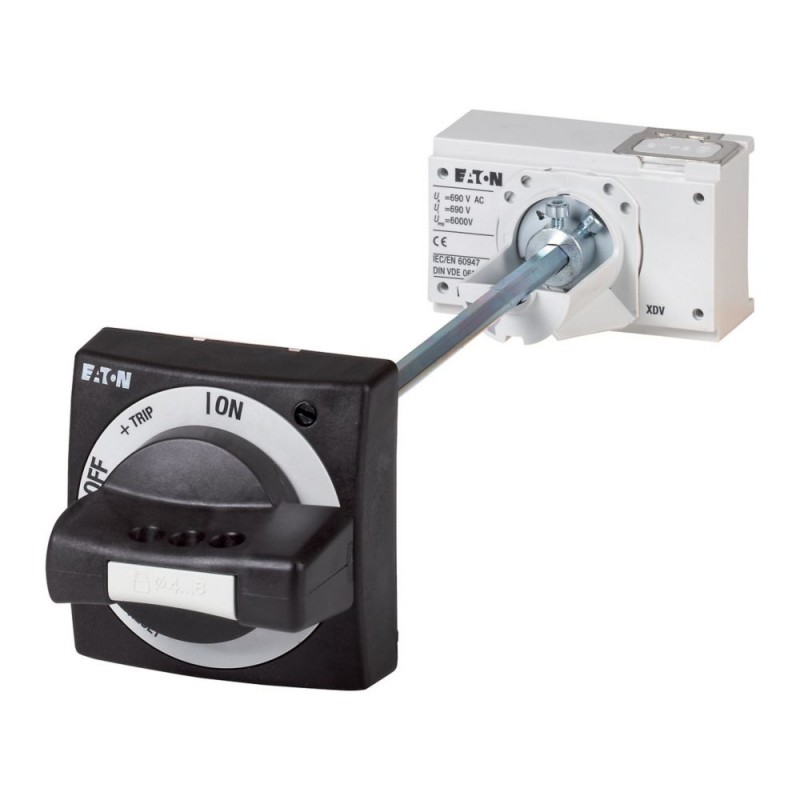

NZM1-XHB 266626 0004315575 EATON ELECTRIC Kit per interruttore generale, maniglia nera, grandezza 1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XHB 266626 0004315575 EATON ELECTRIC Kit per interruttore generale, maniglia nera, grandezza 1

NZM1-XHB

266626

0004315575

EATON-MOELLER

Kit per interruttore generale, maniglia nera, grandezza 1

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $125.70
Prezzo unitario: $125.70

Quantità Prezzo
1+$125.70
2+$112.74
3+$107.46
4+$104.48
5+$103.74
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Kit per interruttore generale, maniglia nera, grandezza 1
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: maniglia per comando rinviato e bloccoporta con comando rotativo. Albero di prolunga NZM...XV4. Targhetta esterna di segnalazione pericolo/targhetta di identificazione in tedesco/inglese, saetta nera su fondo giallo. Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile. Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X. Con maniglia nera per comando rinviato e bloccoporta. Lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti, modificabile per essere lucchettata in posizione I. Con bloccoporta. Utilizzabile per: NZM1(-4), PN1(-4), N(S)1(-4)

Programma di fornitura

Entità della fornitura
Maniglia per comando rinviato e bloccoporta con comando rotativo
Albero di prolunga NZM…-XV4
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Simbolo di pericolo (saetta nera su fondo giallo)
Assortimento
Accessori
accessori
Kit per interruttore generale
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM1
Descrizione
Kit per impiego come interruttore generale
Funzione
con maniglia nera per comando rinviato e bloccoporta
Grado di protezione
IP66
UL/CSA Type 4X, Type 12
Lucchettabilità
lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti
modificabile per essere lucchettata in posizione I
con bloccoporta
Bloccoporta
Bloccoporta in OFF con max. 3 lucchetti
modificabile per essere lucchettata in posizione I
Da non aprire, dopo l'attivazione del bloccoporta, in ON e TRIP. Aprire solo in OFF
escludibile dall'esterno con cacciavite
con OFF chiuso non escludibile
Chiusura interruttore solo a porta chiusa
Informazioni sulla progettazione
Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile
Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X.
utilizzo con
NZM1(-4)
PN1(-4), N(S)1(-4)

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
Si
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
4X, 12

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM1-XHB 0004315575 266626 IT_266626.pdf 112 Kbytes NZM1-XHB 0004315575 266626 IT_266626.pdf
