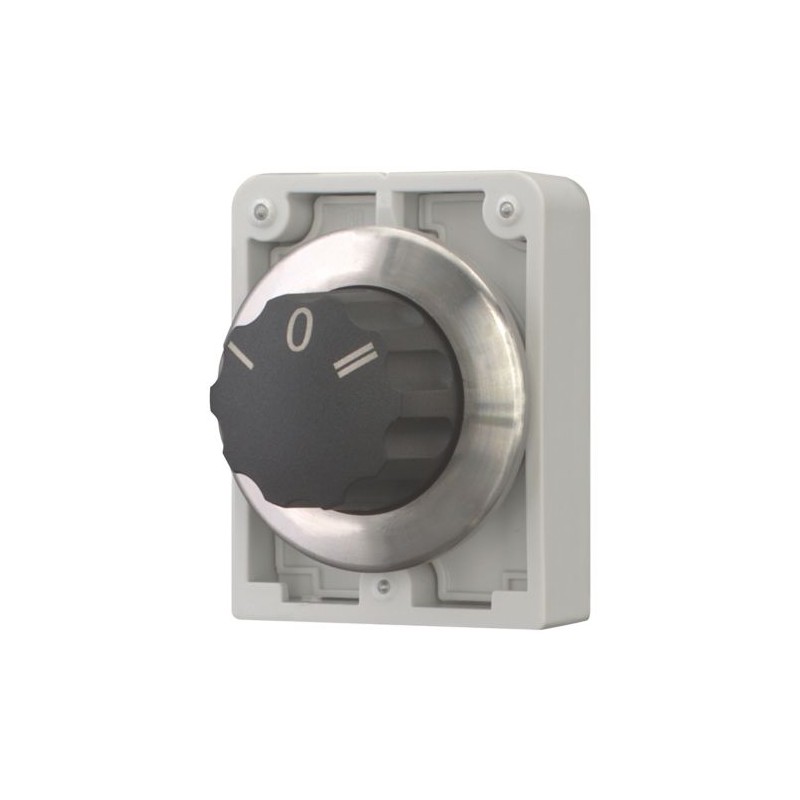

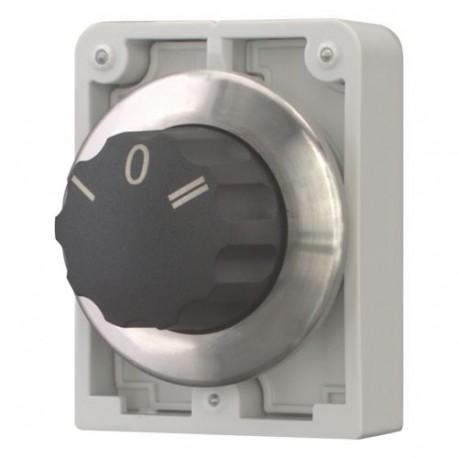

M30I-FW3 188136 Y7-188136 EATON ELECTRIC Selector switch actuators, flat front, with control knob, labeled, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M30I-FW3 188136 Y7-188136 EATON ELECTRIC Selector switch actuators, flat front, with control knob, labeled, ..

M30I-FW3

188136

Y7-188136

EATON-MOELLER

Selector switch actuators, flat front, with control knob, labeled, 3 positions, momentary

Selettore a Manopola rotonda; Return; 3 posizioni; Iscrizione: I 0 II

Eaton Moeller® series M30 Changeover switch, RMQ-Titan, with rotary head, momentary, 3 positions, inscribed, Front ring stainless steel

Interruttore, Gamma prodotti: RMQ-Titan, Unità singola, Design: con testa rotante, momentaneo, 3 posizioni, inscritto, Grado di protezione: IP64, Anello frontale in acciaio inox, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: Ø 36 mm, Istruzioni: Funzione di fissaggio/ritorno a molla, regolabile con pezzi di codifica M22-XC-Y, con ponte a pistone per contatto centrale, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP64

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $26.51
Prezzo unitario: $26.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Selettore Eaton Moeller® series M30
Sigla catalogo
188136
EAN
4015081858132
Lunghezza/profondità del prodotto
36 mm
Altezza prodotto
43 mm
Larghezza prodotto
46 mm
Peso prodotto
0.042 kg
Certificazione/i
VDE 0660
IEC/EN 60947
Codice modello
M30I-FW3

Features & Functions

Colore ghiera frontale
Acciaio inox
Materiale ghiera frontale
Metallo
Progettazione
con testina rotante
Dotato di:
Ponticello per azionamento del contatto centrale
anello frontale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y
Iscrizione
Inciso

General

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
30 mm
Massima frequenza di manovra
2000 operazioni/h
Coppia di esercizio
0.3 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni frontali: Ø 36 mm
Angolo di commutazione
40 °
Tipo
Attuatore selettore

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
15 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Colore attuatore
Nero
Funzione attuatore
instabile
tattile
Tipo attuatore
manopola
Numero di posizioni dell’interruttore
3

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 188136 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 3
tipo di elemento di azionamento (EF006976) manopola rotativa
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 30 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) metallo
colore dell'anello frontale (EF002429) acciaio affinato
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA) (EF011959) 4X, 13
