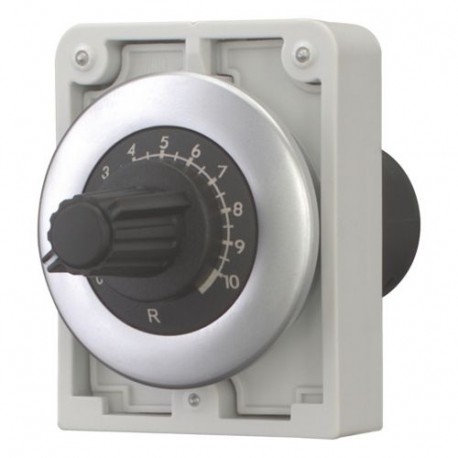

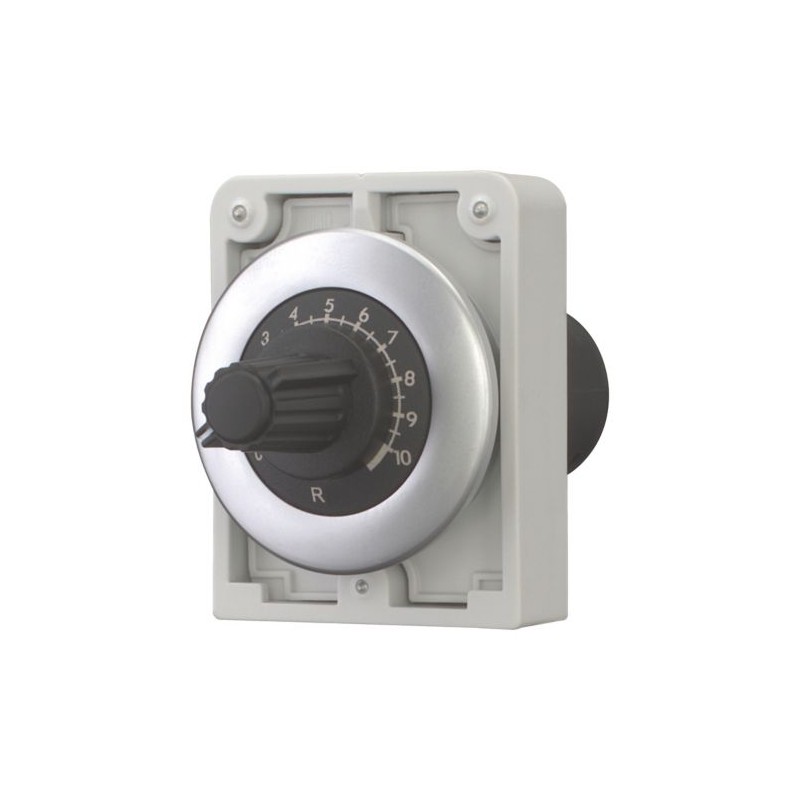

M30C-FR1K 187029 Y7-187029 EATON ELECTRIC Potentiometer, Flat Front, R 1 kOhm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M30C-FR1K 187029 Y7-187029 EATON ELECTRIC Potentiometer, Flat Front, R 1 kOhm

M30C-FR1K

187029

Y7-187029

EATON-MOELLER

Potentiometer, Flat Front, R = 1 kOhm

Potenziometro 30 mm R = 1 kOhm Anello Metallico Anteriore Piatto

Eaton Moeller® series M30 Potentiometer, flat front, M30, 30.5 mm, R 1 kΩ, P 0.5 W, Metal bezel

Potenziometro, Struttura RMQ: frontale piatto, Riferimento gruppo di parti (ad es. DIL): M30, Diametro foro di montaggio: 30,5 mm, Unità singola, Descrizione: 3 morsetti a vite singoli, Precisione del valore di resistenza: ± 10% (lineare), Impedenza: R= 1 kΩ, Potenza nominale: P= 0,5 W, Grado di protezione: IP66, Cornice metallica, Connessione SmartWire-DT: no, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Potenziometro per dispositivi di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $67.41
Prezzo unitario: $67.41
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series potenziometro M30
Sigla catalogo
187029
EAN
4015081820955
UPC
786689166366
Lunghezza/profondità del prodotto
36 mm
Altezza prodotto
63 mm
Larghezza prodotto
46 mm
Peso prodotto
0.055 kg
Garanzia
Certificazione/i
IEC/EN 60947
VDE 0660
Codice modello
M30C-FR1K

Features & Functions

Colore ghiera frontale
titanio
Progettazione
Parte anteriore piatta
Tipo di collegamento elettrico
Collegamento a vite
Dotato di:
3 morsetti a vite singoli

General

Accuratezza
± 10% (lineare), Valore di resistenza
Grado di protezione
IP66
NEMA Altro
Durata meccanica
25.000 operazioni
Diametro di apertura
30 mm
Categoria di sovratensione
III
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Tipo
Potenziometro
Utilizzato con
Unità di contatto M22 e spie luminose

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
Non previsto

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Terminal capacities

Capacità morsetti (pieno)
0,5 - 1,5 mm²
Sezioni di collegamento (a trefoli)
0,5 - 1,5 mm²
Coppia di serraggio
0,5 Nm, Morsetti a bullone

Electrical rating

Consumo energetico
0,5 W
Tensione nominale di isolamento (Ui)
250 V
Potenza nominale
0.5 VA
Resistenza
1000 Ohm

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0.5 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 187029 Apparecchi elettrici a bassa tensione (EC001027)
Caratteristica Valore
resistenza (EF002431) 1000 Ohm
assorbimento di potenza (EF000346) 0.5 W
diametro del foro (EF000079) 30 mm
numero di giri (EF006943) 1
tipo di collegamento elettrico (EF003961) raccordo a vite
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30C-FR1K Y7-187029 187029 ES_187086.pdf 1 Mbytes M30C-FR1K Y7-187029 187029 ES_187086.pdf
