> EATON - MOELLER>Ausili di controllo e segnalazione >M22-FLED-G 180797 ELECTRIC LED element, flat front, green, front mounting
Prodotto precedente Prodotto successivo

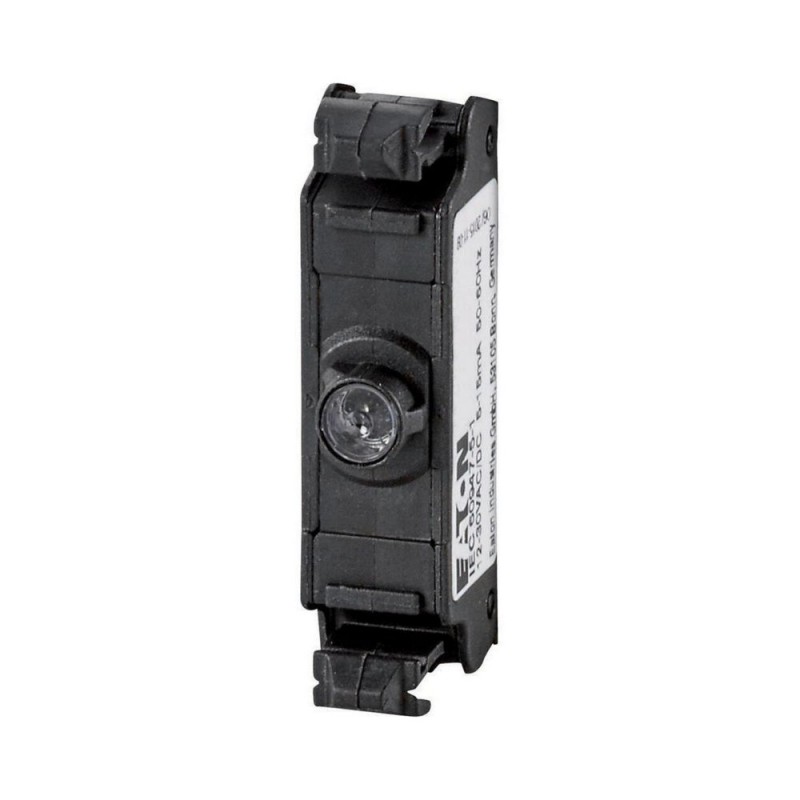

M22-FLED-G 180797 EATON ELECTRIC LED element, flat front, green, front mounting Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-FLED-G 180797 EATON ELECTRIC LED element, flat front, green, front mounting

M22-FLED-G

180797

EATON-MOELLER

20

LED element, flat front, green, front mounting

Elemento LED, parte posteriore piatta, verde, fissaggio frontale

Maggiori dettagli


apparecchi elettrici a bassa tensione > Portalampada per lampada di controllo circuiti

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $173.55
Prezzo unitario: $8.68

Quantità Prezzo
20+$8.68
40+$7.87
60+$7.54
80+$7.41
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Elemento LED, parte posteriore piatta, verde, fissaggio frontale
LED, Tipo di fissaggio: Fissaggio frontale, Tipi di collegamento: Cage Clamp, Descrizione: Cage Clamp è un marchio registrato della Wago Contact Technik GmbH, Minden/Germania, Tensione nominale di impiego: Ue= 12 - 30 V AC/DC, 50/60 Hz (standard 24 V AC/DC) V, Corrente nominale d'impiego: Ie= 5 - 15 mA, Assorbimento di potenza: Pmax.= 0.26 W, a 24 V, Grado di protezione: IP20, Collegamento a SmartWire-DT: no, Conformità alle norme: IEC 60947-5-1

Programma di fornitura

Funzione base accessori
Elementi LED
Descrizione
Cage Clamp è un marchio registrato della Wago Contact Technik GmbH, Minden/Germania
Tipi di collegamento
Morsetto a gabbia, a innesto
Tipo di fissaggio
Fissaggio frontale
Tensione nominale di impiego [Ue]
12 - 30 V AC/DC, 50/60 Hz (standard 24 V AC/DC) V
Corrente nominale d'impiego [Ie]
5 - 15 mA
Assorbimento di potenza [Pmax.]
max. 0.26 W
Durata EN 60064 a ta= +25 °C [tmedia(AC)]
100000 h
Grado di protezione
IP20
a 24 V
Colore
verde
Collegamento a SmartWire-DT
no
Tipi di collegamento
Morsetto a gabbia, a innesto
Note

Per indicatori luminosi, pulsanti luminosi e selettori luminosi vale:

M22…-R solo in combinazione con M22-FLED…-R

M22…-G solo in combinazione con M22-FLED…-G

M22…-W solo in combinazione con M22-FLED…-W

M22…-Y solo in combinazione con M22-FLED…-W

M22…-B in combinazione con M22-FLED…-W o M22-FLED…-B

Dati tecnici

Generalità
Conformità alle norme
IEC 60947-5-1
Grado di protezione
IP20
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo secco secondo IEC 60068-2-2
Temperatura ambientea giorno
-25 - +70 °C
Temperatura ambienteStoccaggio
-40 - +85 °C
Posizione di montaggio
facoltativa
Resistenza agli urti secondo IEC 60068-2-27
Durata dell'urto 11 ms
> 50 g
Sezioni di collegamentoRigido
1 x 1 (0,2 - 1,5)
1 x 1 (075 - 1,5) Inserimento possibile senza attrezzi mm2
Sezioni di collegamentoFlessibile
1 x 1 (0,2 - 1,5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x 1 (0,25 - 1)
Utilizzare la pinza per crimpare WAGO Variocrimp 4; altre su richiesta mm2
Sezioni di collegamentoA filo unico o a trefoli
20 AWG
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Categoria di sovratensione/grado di inquinamento
III/3

Installazione interna e protetta in esterni

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Portalampada per segnalazione (EC000204)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Blocco portalampada per l'unitÓ di comando e segnalazione (ecl@ss13-27-37-12-09 [AKF027019])
Trasformatore integrato
No
Con preresistenza integrata
No
Con lampada inclusa
Si
Con diodo integrato
Si
Portalampada
Senza
Tensione d’esercizio nominale ue per AC 50 Hz
12 - 30 V
Tensione d’esercizio nominale ue per AC 60 Hz
12 - 30 V
Tensione d’esercizio nominale ue per DC
12 - 30 V
Tipo di tensione per l’azionamento
AC/DC
Tipo lampada
LED
Tipo di collegamento circuito elettrico ausiliario
Raccordo a molla
Colore del corpo luminoso
Verde
Tipo di fissaggio
Fissaggio frontale

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22-FLED-G M22-FLED-G 180797 IT_180797.pdf 111 Kbytes M22-FLED-G M22-FLED-G 180797 IT_180797.pdf
