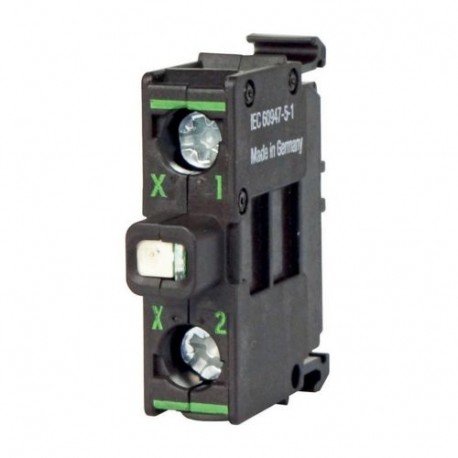

M22-LEDC-W 216560 Y7-216560 EATON ELECTRIC Elemento LED, bianco, fissaggio a pavimento, 12-30VAC/DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-LEDC-W 216560 Y7-216560 EATON ELECTRIC Elemento LED, bianco, fissaggio a pavimento, 12-30VAC/DC

M22-LEDC-W

216560

Y7-216560

EATON-MOELLER

Elemento LED, bianco, fissaggio a pavimento, 12-30VAC/DC

Elemento LED Bianco Montaggio posteriore 12-30 V AC/DC Collegamento a

Eaton Moeller® series M22 LED element, white, base fixing, 12-30VAC/DC

Elemento LED, Fissaggio: Fissaggio a base, Tecnica di collegamento: Morsetti a vite, Tensione nominale di esercizio: Ue= 12 - 30 V AC/DC, 50/60 Hz V, Corrente nominale di esercizio: Ie= 8 - 15 mA, Potenza assorbita: Pmax.= 0,26 W, a 24 V, Colore: Bianco, Grado di protezione: IP20, Collegamento a SmartWire-DT: no, Norme: IEC 60947-5-1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Portalampada per lampada di controllo circuiti

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $7.85
Prezzo unitario: $7.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio M22 - LED
Sigla catalogo
216560
EAN
4015082165604
Lunghezza/profondità del prodotto
38 mm
Altezza prodotto
10 mm
Larghezza prodotto
37 mm
Peso prodotto
0.011 kg
Conformità
Con marchio CE
Certificazione/i
IEC 60947-5
UL 508
EN 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
CSA-C22.2 No. 14-05
IEC 60947-5-1
CSA-C22.2 No. 94-91
UL File No.: E29184
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA File No.: 012528
IEC/EN 60947-5
CSA
UL
Codice modello
M22-LEDC-W

Features & Functions

Colore
Bianco
Dotato di:
Diodo
Sorgente luminosa
Colore luce
Bianco

General

Grado di protezione
IP20
Durata elettrica
100,000 h (a 25 °C, conforme a EN60064)
Coppia di esercizio
0.8 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo di tensione
AC/CC

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Terminal capacities

Capacità morsetti (pieno)
0,75 - 2,5 mm²
Sezioni di collegamento (a trefoli)
0,5 - 2,5 mm²

Electrical rating

Consumo energetico
Max. 0,26 W
Tensione nominale di isolamento (Ui)
500 V
Corrente nominale di esercizio (le) - min
5 mA
Corrente nominale di esercizio (le)- max
14 mA
Tensione nominale di esercizio (Ue), AC - max
30 V
Tensione nominale di esercizio (Ue), AC - min
12 V
Tensione nominale di esercizio Ue, DC - max
30 V
Tensione nominale di esercizio (Ue) DC - min
12 V

Communication

Collegamento con SmartWire-DT
No
Tipo connessione
Fissaggio in custodia

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0.45 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 216560 Apparecchi elettrici a bassa tensione (EC000204)
Caratteristica Valore
trasformatore integrato (EF001358) No
con preresistenza integrata (EF001399) No
con corpo luminoso (EF005905) Sì
con diodo integrato (EF001400) Sì
portalampada (EF000048) senza
tensione d'esercizio nominale Ue per AC 50 Hz (EF007029) 12 V
tensione d'esercizio nominale Ue per AC 60 Hz (EF007030) 12 V
tensione d'esercizio nominale Ue per DC (EF007031) 12 V
tipo di tensione per l'azionamento (EF008242) AC/DC
sorgente luminosa (EF002423) LED
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
colore del corpo luminoso (EF001402) bianco
tipo di fissaggio (EF002442) fissaggio a pavimento

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-LEDC-W Y7-216560 216560 EN_289241.pdf 3 Mbytes M22-LEDC-W Y7-216560 216560 EN_289241.pdf
