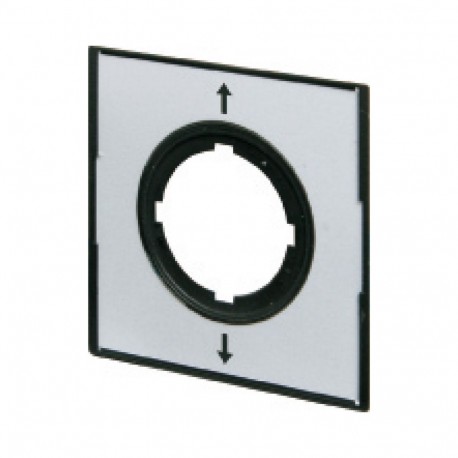

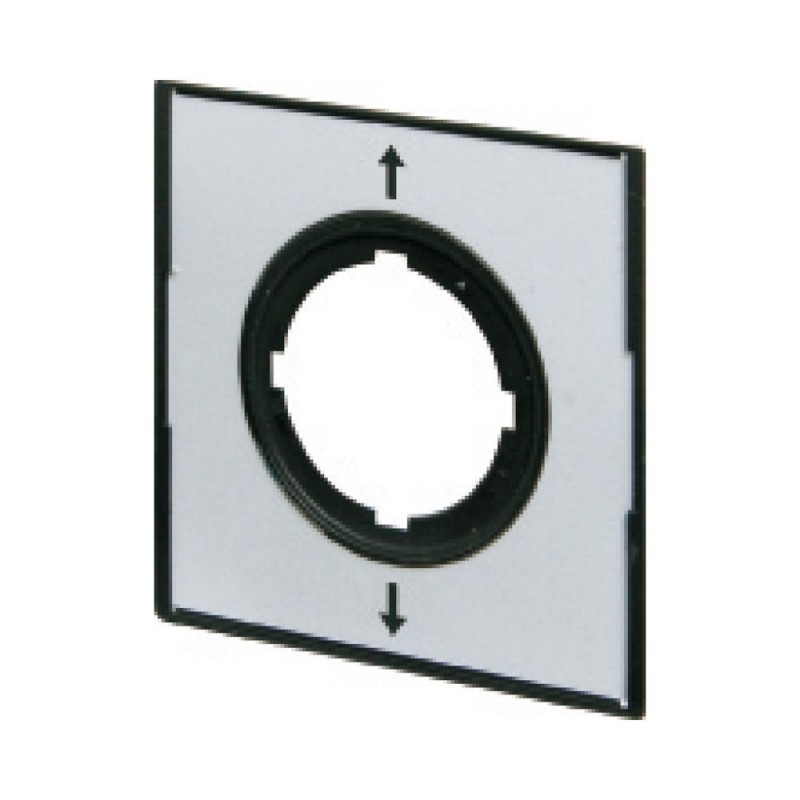

M22-XCK3 290260 Y7-290260 EATON ELECTRIC Targhetta, per 2 interruttori di posizione, neutra Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XCK3 290260 Y7-290260 EATON ELECTRIC Targhetta, per 2 interruttori di posizione, neutra

M22-XCK3

290260

Y7-290260

EATON-MOELLER

10

Targhetta, per 2 interruttori di posizione, neutra

Etichetta dell'indicatore per articoli a 2 posizioni senza iscrizione

Eaton Moeller® series M22 Label, for 2 position switch, blank

Targhetta, Gamma prodotti: Accessori, Unità singola, Nome: 2 frecce di direzione, ruotabile di 90°, Utilizzabile con: Joystick 2 posizioni, Collegamento a SmartWire-DT: no, Norme: IEC/EN 60947, VDE 0660, Posizione di montaggio: Come richiesto

Maggiori dettagli


Apparecchi elettrici a bassa tensione > piastra di testo per apparecchi di comando

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $91.21
Prezzo unitario: $9.12
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio M22 - Etichetta per interruttore a 4 posizioni
Sigla catalogo
290260
EAN
4015082902605
Lunghezza/profondità del prodotto
50 mm
Altezza prodotto
2 mm
Larghezza prodotto
50 mm
Peso prodotto
0.004 kg
Certificazione/i
UL/CSA certification not required
VDE 0660
IEC/EN 60947
DNV
GL
LR
Codice modello
M22-XCK3

Features & Functions

Colore
Argento
Iscrizione
Altro
2 frecce di direzione, ruotabili di 90°
Lingua
Altro
Numero RAL
1004
Forma
squadra

General

Grado di protezione
IP66
Categoria prodotto
Accessori
Utilizzato con
Joystick a due posizioni
M22-D4
M22-DI4…
M22-WJ…
M22-WRJ…
M22S-WJ…
M22S-WRJ…

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 290260 Apparecchi elettrici a bassa tensione (EC000624)
Caratteristica Valore
significato della stampa (EF015918) altro
lingua della stampa (EF015922) altro
stampa simboli ISO (EF006094) simbolo "freccia"
colore (EF000007) argento
forma (EF000051) quadratico
larghezza (EF000008) 50 mm
altezza (EF000040) 2 mm
diametro esterno (EF000015) 0 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XCK3 Y7-290260 290260 EN_289241.pdf 3 Mbytes M22-XCK3 Y7-290260 290260 EN_289241.pdf
