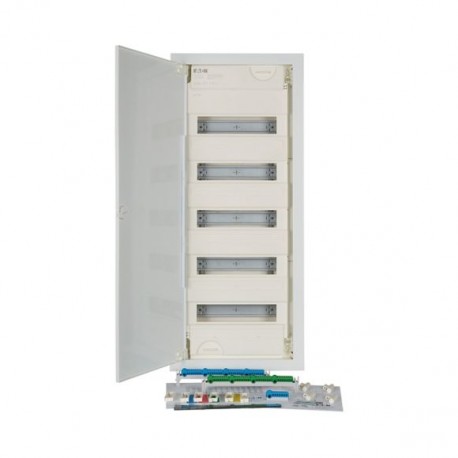

KLV-60HWP-SF 302413 Y7-302413 EATON ELECTRIC Scatola per cartongesso da incasso 5 file porta metallica da in..
KLV-60HWP-SF
302413
Y7-302413
EATON-MOELLER

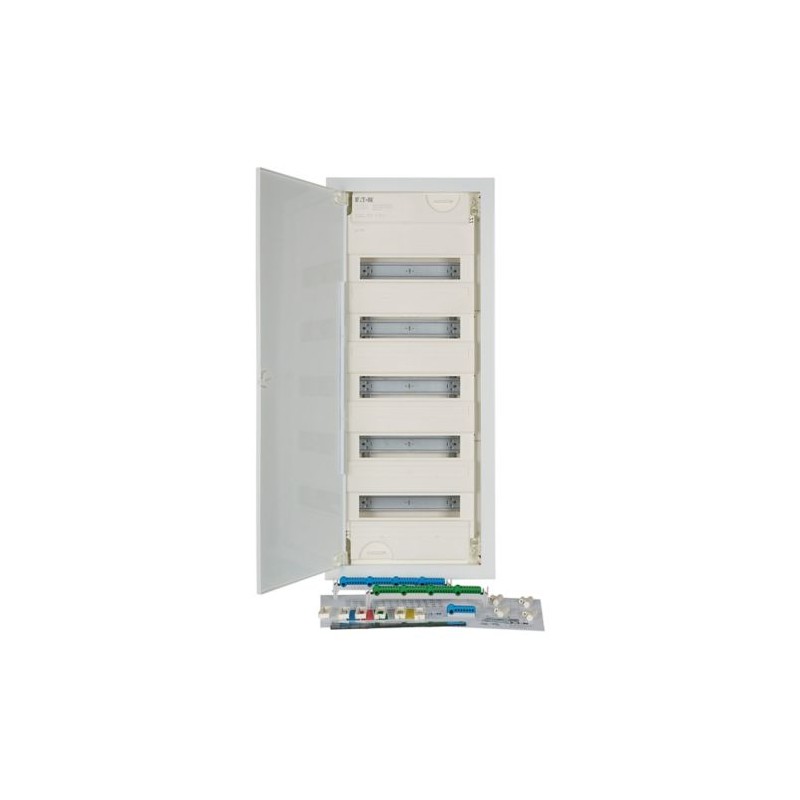

Scatola per cartongesso da incasso 5 file porta metallica da incasso
Eaton xComfort KLV LV systems Final Distribution Boards. Hollow wall compact distribution board, 5-rows, 60MU, super-flat sheet steel door, KSK plug-in terminal
Quadro di distribuzione compatto a parete cava KLV, protezione di classe II, scatola in plastica con porta in lamiera d'acciaio, coperchio frontale, sigillabile e inciso al laser secondo IEC/EN 60670-24, più 2 unità di riserva di spazio per fila, fessura di marcatura nella scatola a muro, design del telaio della porta superpiatto unico nel suo genere, Robusta serratura a camme, sostituibile opzionalmente con interblocco di sicurezza, fermacavo per un cablaggio pulito, disponibile opzionalmente come fornitura di progetto, ampia gamma di accessori, dotazione: scatola, supporto del dispositivo, coperchio frontale, conduttore neutro e morsetti di protezione con tecnologia terminale a innesto KSK, livella a bolla d'aria, elemento di regolazione 3D per il montaggio progettato per regolare la profondità di installazione fino a 18 mm, fermacavi, ancoraggio a parete cava, istruzioni per l'installazione, foglio stampabile, imballaggio speciale progettato per soddisfare i requisiti applicativi della vita reale. Norme: Conforme a IEC/EN 60670-24 (PD), IEC/EN 62208 e quindi approvato per quadri di distribuzione come definito in IEC/EN 61439-3.
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
IEC/EN 62208
Delivery program
White
Technical data - electrical
Technical data - mechanical
Hollow wall
DIN-rail
Polystyren (plastic)
N - Fi: 1 x (2.5 mm² - 25 mm²) + 7 x (0.5 mm² - 4 mm²)
PE: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
Single
Temperature-rise verification as per IEC 60890
Design verification as per IEC/EN 61439 - technical data
Design verification as per IEC/EN 61439
Additional information
Spirit level for leveling
Hollow-wall anchor
Front cover
Door/Frame
Device support rails
Cable retainer
Imprintable sheet
Neutral and protective conductor terminals with KSK plug-in terminal technology
Installation instructions
Wall trough
Extension possible
Installation distribution boards
KLV energy
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | parete forata |
| numero di file (EF000266) | 5 |
| numero di unità modulari (EF002950) | 12 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | con taglio |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | No |
| porta di trasmissione del segnale (EF015941) | No |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | materiale sintetico |
| profondità di montaggio (EF000218) | 80 mm |
| altezza di installazione (EF000332) | 0 mm |
| larghezza di montaggio (EF000846) | 0 mm |
| profondità interna (EF001131) | 80 mm |
| morsetto di messa a terra (EF015776) | No |
| morsettiera a conduttore neutro (EF015777) | No |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | Sì |
| versione EMC (EF001062) | No |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 840 mm |
| larghezza (EF000008) | 360 mm |
| profondità (EF000049) | 100 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| KLV-60HWP-SF Y7-302413 302413 ES_302465.pdf | 2 Mbytes |
|
