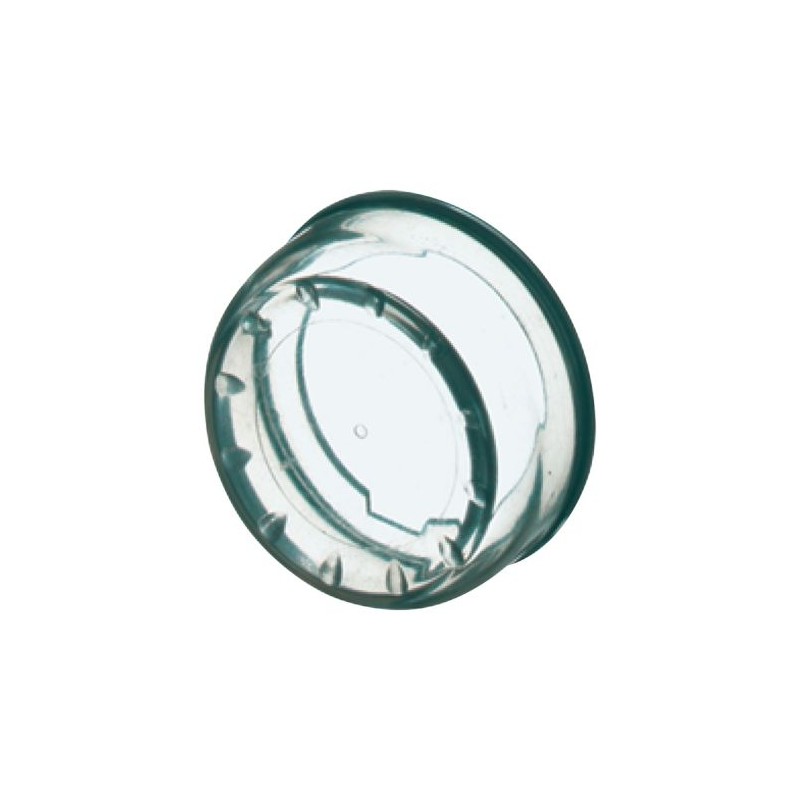

M22-T-D 216395 M22-T-DQ EATON ELECTRIC Membrana di protezione pulsanti, per tasti +indicatori luminosi
M22-T-D
216395
M22-T-DQ
EATON-MOELLER
10
Membrana di protezione pulsanti, per tasti +indicatori luminosi
apparecchi elettrici a bassa tensione > coperchio per apparecchi di controllo
Ausili di controllo e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Membrana di protezione pulsanti, per tasti +indicatori luminosi
Membrana di protezione, utilizzo con: M22(S)-D(R)-…, M22(S)-DL-…, M22(S)-DRL-…, M22(S)-L(C)-…, Esecuzione trasparente per condizioni ambientali difficili e per l'impiego nel settore alimentare, non utilizzare con portatarghette aggiuntivi M22S-ST, non essendo garantito il grado di protezione, protezione aggiuntiva per pulsanti, silicone
Programma di fornitura
accessori
Accessori generali
Funzione base accessori
Membrana di protezione
Esecuzione trasparente per condizioni ambientali difficili e per l'impiego nel settore alimentare
non utilizzare con portatarghette aggiuntivi M22S-ST, non essendo garantito il grado di protezione
protezione aggiuntiva per pulsanti
silicone
non utilizzare con portatarghette aggiuntivi M22S-ST, non essendo garantito il grado di protezione
protezione aggiuntiva per pulsanti
silicone
Collegamento a SmartWire-DT
no
utilizzo con
M22(S)-D(R)-…
M22(S)-DL-…, M22(S)-DRL-…
M22(S)-L(C)-…
M22(S)-DL-…, M22(S)-DRL-…
M22(S)-L(C)-…
Dati tecnici
Generalità
Temperatura ambientea giorno
-25 - +70 °C
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Coperchio di protezione per apparecchi di comando (EC002040)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Protective cover for command devices (ecl@ss13-27-37-12-07 [ACO047016])
Colore
Neutro
Trasparente
Si
Forma
Tondo
Tipologia
Piatto
Approvazioni
North America Certification
Request filed for UL and CSA
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| M22-T-D M22-T-DQ 216395 IT_216395.pdf | 111 Kbytes |
|
