> >>M22-WJ4-2P 110836 ELECTRIC Joystick 4 posizioni, 2 punti di commutazione
Prodotto precedente Prodotto successivo

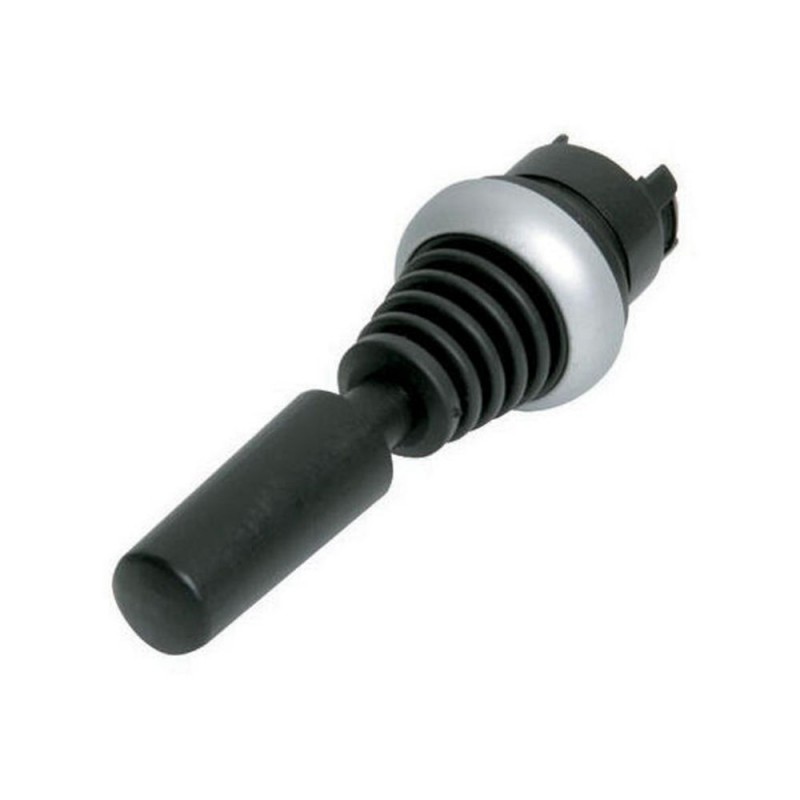

M22-WJ4-2P 110836 EATON ELECTRIC Joystick 4 posizioni, 2 punti di commutazione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-WJ4-2P 110836 EATON ELECTRIC Joystick 4 posizioni, 2 punti di commutazione

M22-WJ4-2P

110836

M22-WJ4-2PQ

EATON-MOELLER

Joystick 4 posizioni, 2 punti di commutazione

joystick, con 2 punti di commutazione per ogni direzione di azionamento, con asse in materiale isolante, 4 posizioni, Anello frontale colore titanio, ad impulso

Maggiori dettagli


apparecchi elettrici a bassa tensione > interruttore di comando a joystick

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $74.52
Prezzo unitario: $74.52

Quantità Prezzo
1+$74.52
2+$68.80
4+$61.45
6+$58.45
8+$57.13
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


joystick, con 2 punti di commutazione per ogni direzione di azionamento, con asse in materiale isolante, 4 posizioni, Anello frontale colore titanio, ad impulso
joystick, Assortimento: RMQ-Titan, Apparecchio singolo, Descrizione: con 2 punti di commutazione per ogni direzione di azionamento, con asse in materiale isolante, 4 posizioni, Grado di protezione: IP66, Anello frontale colore titanio, Collegamento a SmartWire-DT: no, Dimensioni frontali:, Funzione: ad impulso, Note: Questi joystick sono combinati con il contatto normalmente aperto M22-K10 e il contatto NA anticipato M22-K10P., Conformità alle norme: IEC/EN 60947, VDE 0660

Programma di fornitura

Assortimento
RMQ-Titan
Funzione di base
Joystick
Design RMQ
Classico
Diametro foro di montaggio [⌀]
22.5 mm
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Descrizione
con 2 punti di commutazione per ogni direzione di azionamento
con asse in materiale isolante
4 posizioni
Grado di protezione
IP65
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
Funzione
ad impulso
Note
Questi joystick sono combinati con il contatto normalmente aperto M22-K10 e il contatto NA anticipato M22-K10P.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
VDE 0660
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra [man/h]
≦ 2000
Forza di azionamento
≦ 5 NET
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP65
Temperatura ambientea giorno
-25 - +70 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
30
Durata dell'urto 11 ms
semionda
secondo IEC 60068-2-27 g
Omologazioni navali
DNV
GL
LR

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interruttore di comando, joystick (EC000632)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Interruttore di comando, joystick (ecl@ss13-27-37-14-04 [AKF061018])
Corrente d’esercizio nominale Ie per AC-21
0 A
Fissaggio centrale, diametro del foro
22.5 mm
Lunghezza del joystick
75 mm
Numero di direzioni di azionamento
4
Numero di posizioni di commutazione
2
Numero di contatti di chiusura per ogni direzione di azionamento
0
Numero di contatti di apertura per ogni direzione di azionamento
0
Numero di contatti invertitori per ogni direzione
0
Con ritorno in posizione zero
Si
Bloccaggio in posizione zero
No
Emettitore di codici
No
Segnale uscita analogica configurabile
No
Con anello frontale
Si
Materiale dell’anello frontale
Plastica
Colore dell'anello frontale
Titanio
Grado di protezione (IP)
IP66
Tipo di protezione (NEMA)
4X, 13

Approvazioni

North America Certification
Request filed for UL and CSA

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-WJ4-2P M22-WJ4-2PQ 110836 IT_110836.pdf 114 Kbytes M22-WJ4-2P M22-WJ4-2PQ 110836 IT_110836.pdf
