> EATON - MOELLER>Sezionatori e interruttori a camme>J20/R 199541 ELECTRIC J20/R
Prodotto precedente Prodotto successivo

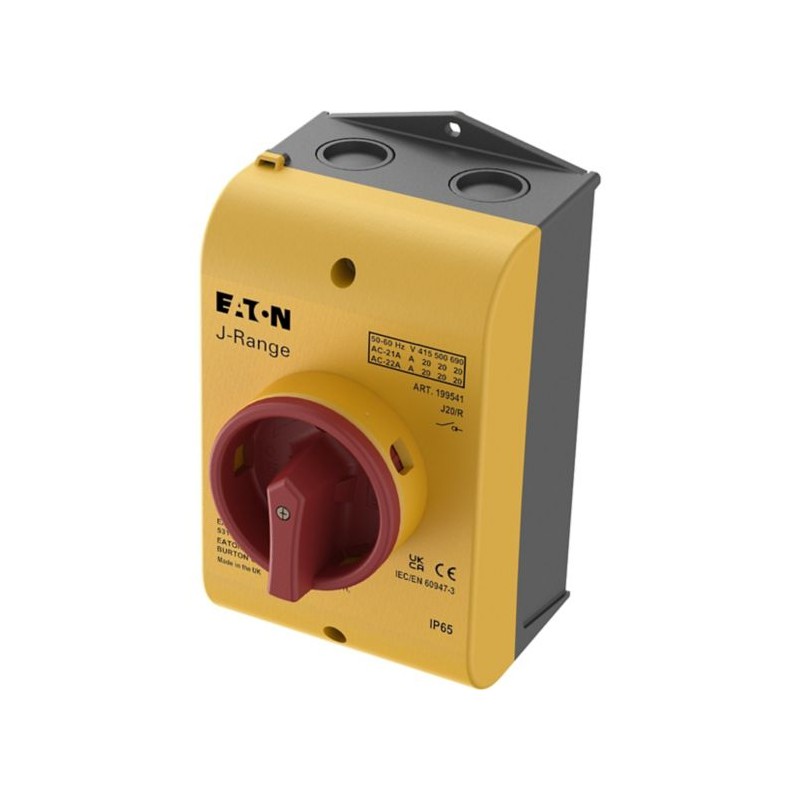

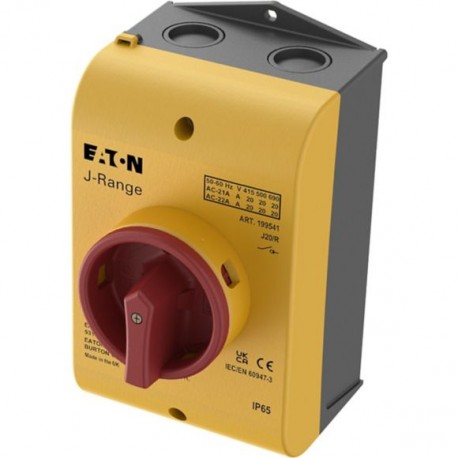

J20/R 199541 EATON ELECTRIC J20/R Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

J20/R 199541 EATON ELECTRIC J20/R

J20/R

199541

EATON-MOELLER

J20/R

Interruttori generali, 20 A, in custodia, A 3 poli, Funzione di arresto d'emergenza, lucchettabile in posizione 0, con membrana passante del cavo., con schermo a lamiera per montaggio

Maggiori dettagli


Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $68.97
Prezzo unitario: $68.97

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Dettagli

▲


Interruttori generali, 20 A, in custodia, A 3 poli, Funzione di arresto d'emergenza, lucchettabile in posizione 0, con membrana passante del cavo., con schermo a lamiera per montaggio
Interruttore generale, Assortimento: Interruttori generali, Interruttori di manutenzione, Interruttori di riparazione, Funzione di arresto: Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, Nota: con membrana passante del cavo., con schermo a lamiera per montaggio, A 3 poli, Lucchettabilità: lucchettabile in posizione 0, Grado di protezione: IP65, Forma costruttiva: in custodia, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 8 kW, Corrente nominale ininterrotta: Iu = 20 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Switch-disconnector according to IEC/EN 60947-3

Programma di fornitura

Assortimento
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
J
Funzione di arresto
Funzione di arresto d'emergenza
con maniglia rotativa rossa e anello di blocco giallo
Nota
con membrana passante del cavo.
con schermo a lamiera per montaggio
Numero di poli
A 3 poli
Lucchettabilità
lucchettabile in posizione 0
Grado di protezione
IP65
Forma costruttiva
in custodia
Corrente nominale ininterrotta [Iu]
20 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatore in conformità a IEC/EN 60947-3
Idoneità ai climi
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
20 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuitocon fusibili portata max.
50 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
640 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
80 kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
320 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
300 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
290 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
250 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Durata meccanica [Manovre]
>0.3 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
20 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
20 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
20 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
20 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
20 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
20 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
20 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Sezioni di collegamento
rigido o semirigido
1 x (1,5 - 10)
2 x (1,5 - 6) mm2
Flessibile con puntalino secondo DIN 46228
1 x (1 - 4)
2 x (1 - 4) mm2
Vite di collegamento
M4
Coppia di serraggio vite di collegamento
1.6 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Sezioni di collegamentoVite di collegamento
M4

Dati tecnici secondo ETIM 8.0

apparecchi elettrici a bassa tensione (EG000017) / Sezionatore (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
sì
esecuzione come interruttore di manutenzione/riparazione
sì
esecuzione come interruttore di sicurezza
sì
esecuzione come dispositivo di arresto d’emergenza
sì
esecuzione come invertitore
no
numero di interruttori
1
max. tensione d’esercizio nominale Ue per AC
690 V
tensione d’esercizio nominale
415 - 690 V
corrente nominale permanente Iu
20 A
corrente nominale permanente a AC-23, 400V
A
corrente nominale permanente per AC-21, 400 V
20 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
resistenza a corrente di breve durata Icw
0.64 kA
potenza d’esercizio nominale per AC-23, 400V
8 kW
potenza di interruzione a 400 V
kW
corrente di corto circuito nominale condizionale Iq
80 kA
numero di poli
3
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
azionamento a motore opzionale
no
azionamento a motore integrato
no
sganciatore di tensione opzionale
no
tipologia costruttiva dell'apparecchio
apparecchio completo nell’alloggiamento
adatto per fissaggio a pavimento
sì
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
colore dell’elemento di azionamento
rosso
Tipologia di azionamento
azionamento rotativo di accoppiamento porta
bloccabile
sì
tipo di collegamento circuito elettrico principale
raccordo a vite
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
J20/R 199541 IT_199541.pdf 120 Kbytes J20/R 199541 IT_199541.pdf
