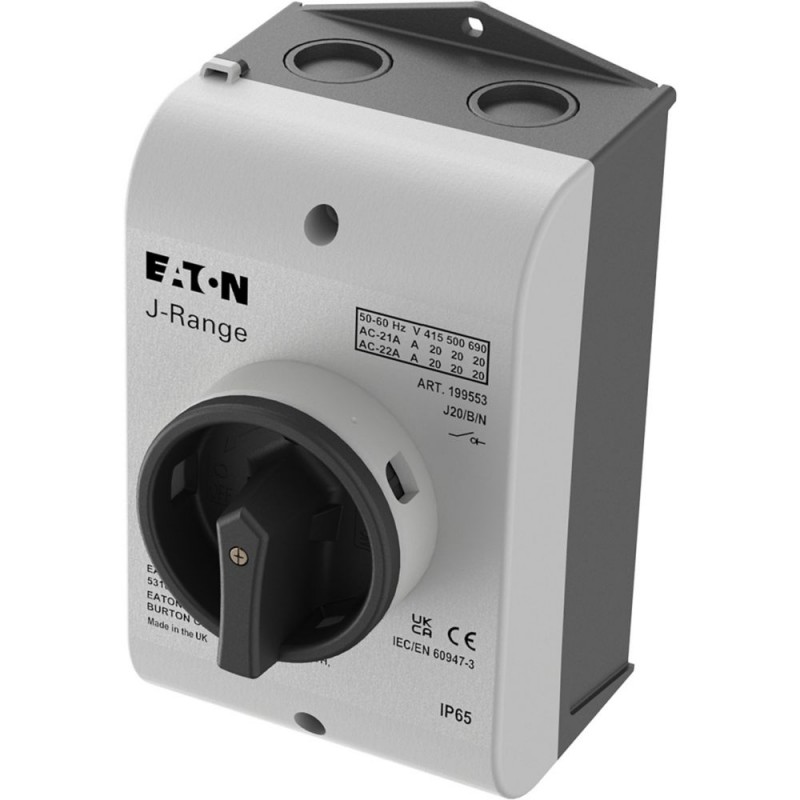

Caratteristiche
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Copertura di montaggio
Maniglia rotativa nera e anello di bloccaggio
Con entrate cavo a membrana.
Massima frequenza di manovra
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
Corrente permanente nominale in AC-21, 400 V
Corrente nominale ininterrotta (Iu)
Tensione per coppia di contatti in serie
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
0,64 kA
640 A, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio (con custodia) - max
Temperatura ambiente di esercizio (con custodia) - min
Numero di contatti ausiliari (contatti di commutazione)
Numero di contatti ausiliari (contatti normalmente chiusi)
Corrente di cortocircuito condizionale nominale (Iq)
Categoria di sovratensione
Grado di protezione (lato anteriore)
Impianto di blocco
lucchettabile in posizione 0
Funzioni
Funzione di ARRESTO
bloccabile
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Capacità morsetti
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1,5 - 10) mm², con conduttore unico o a trefoli
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
Tensione nominale di esercizio (Ue) - max
Tensione nominale di esercizio (Ue) - min
Tensione nominale di esercizio (Ue), AC - max
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
Classe di protezione da corto circuito
50 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
Coppia di serraggio
1,6 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
