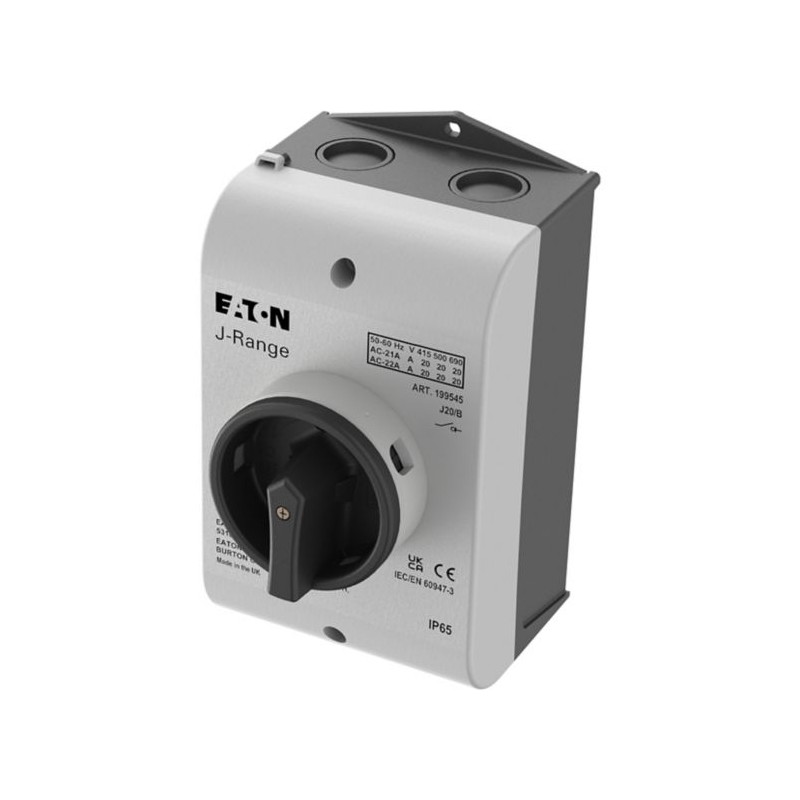

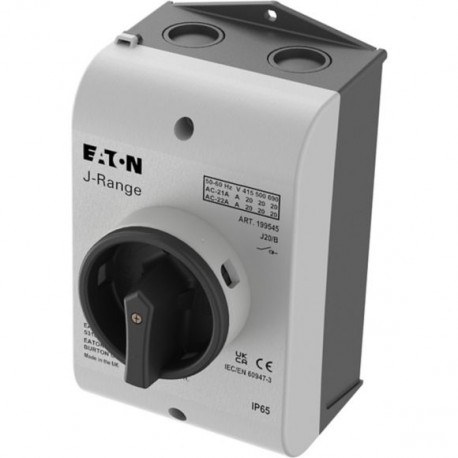

J20/B 199545 Y7-199545 EATON ELECTRIC J20/B
J20/B
199545
Y7-199545
EATON-MOELLER
J20/B
Interruttore principale Eaton, 20 A, montaggio a vista, 3 poli, Funzione di ARRESTO, Con maniglia rotativa nera e corona di blocco, Bloccabile in posizione 0 (Off)
Interruttore principale, Gamma prodotti: Interruttore principale, interruttore di manutenzione, Funzione di arresto: Funzione STOP, Con maniglia girevole nera e ghiera di bloccaggio, Note: con membrana di ingresso cavo a scatto, con display a lama di montaggio, 3 poli, Funzione di blocco: bloccabile in posizione 0 (Off), Grado di protezione: IP65, Design: montaggio superficiale, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 8 kW, Gruppo di continuità: Iu = 20 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton J-Range enclosed switch-disconnector
Sigla catalogo
199545
EAN
5027590552080
Lunghezza/profondità del prodotto
115 mm
Altezza prodotto
180 mm
Larghezza prodotto
100 mm
Peso prodotto
0.447 kg
Certificazione/i
IEC/EN 60204
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
J20/B
Specifiche del prodotto
Categoria prodotto
Interruttore generale
Caratteristiche
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Nero
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Copertura di montaggio
Con entrate cavo a membrana.
Maniglia rotativa nera e anello di bloccaggio
Con entrate cavo a membrana.
Maniglia rotativa nera e anello di bloccaggio
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
20 A
Corrente nominale ininterrotta (Iu)
20 A
Tensione per coppia di contatti in serie
60 V
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
640 A, Contatti, 1 secondo
0,64 kA
0,64 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
80 kA
Categoria di sovratensione
III
Grado di protezione (lato anteriore)
IP65
Numero di poli
a 3 poli
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA 12
Adatto per
Montaggio a terra
Impianto di blocco
lucchettabile in posizione 0
Funzioni
Funzione di ARRESTO
bloccabile
bloccabile
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M4, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
300.000 operazioni
Capacità morsetti
1 x (1,5 - 10) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
300 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
290 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
250 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
20 A
Classe di protezione da corto circuito
50 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
20 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
20 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
20 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
20 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
20 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
20 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
8 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
1,6 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 20 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 20 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 8 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | azionamento rotativo di accoppiamento porta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 100 mm |
| altezza (EF000040) | 180 mm |
| profondità (EF000049) | 115 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| J20/B Y7-199545 199545 ES_199549.pdf | 1 Mbytes |
|
