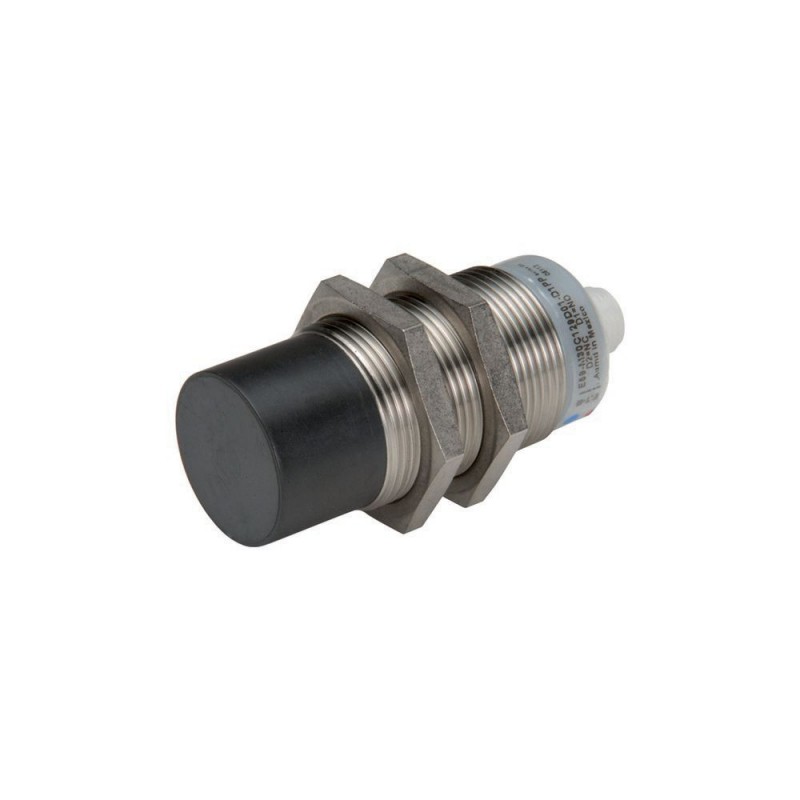

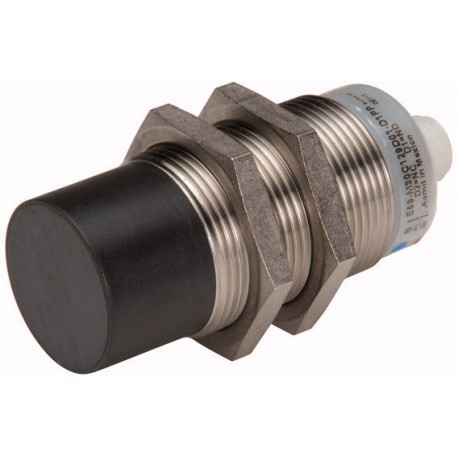

Interruttore di prossimità, induttivo, 1NA, Sn=29mm, 4L, 6-48VDC, NPN, PNP, M30, metallo
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie iProx, Collegamento: a 3 fili, Forma costruttiva (dimensioni esterne): M30 x 1,5 mm, Tensione nominale d'impiego: Ue= 6 - 48 V DC, Distanza nominale di apertura: Sn= 29 mm, Tipo di montaggio: non annegato, Interruttore: NPN, PNP, Allacciamento a spina M12 x 1, Contatti NA = norm. aperto: 1 contatto NA, termoplastico: Acciaio legato, Grado di protezione: IP67, IP69K, Conformità alle norme: IEC/EN 60947-5-2
Programma di fornitura
Funzione di base
Sensori induttivi
Forma costruttiva (dimensioni esterne)
M30 x 1,5 mm
Tensione nominale d'impiego [Ue]
6 - 48 V DC
Distanza nominale di apertura [Sn]
29 mm
Tipo di montaggio
non annegato
Possibilità di collegamento
Allacciamento a spina M12 x 1
NA = norm. aperto
1 contatto NA
termoplastico
Acciaio legato
Grado di protezione
IP67, IP69
Dati tecnici
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP67, IP69
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
29 mm
Isteresi di commutazione Sn
15 %
Tensione nominale d'impiego [Ue]
6 - 48 V DC
Max. corrente di carico [Ie]
< 300 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
15 mA
Caduta di tensione con Ie[Ud]
2.5 V
Frequenza di commutazione
145 Hz
min. corrente di carico [Ie]
1 mA
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
0.15 mA
Indicazione stato di commutazione
Rosso LED
Indicazione tensione di impiego
Verde LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
ContattiNA = norm. aperto
1 contatto NA
Forma costruttivaForma costruttiva (dimensioni esterne)
M30 x 1,5 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
Acciaio legato
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+70 °C
Dati tecnici secondo ETIM 7.0
sensori (EG000026) / interruttore di prossimità induttivo (EC002714)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ indutt. (
[email protected] [AGZ376015])
larghezza del sensore
0 mm
lunghezza del sensore
74 mm
diametro del sensore
30 mm
condizione meccanica di montaggio per sensore
non a filo
distanza di commutazione
29 mm
adatto per funzioni di sicurezza
no
esecuzione della funzione di commutazione
contatto di chiusura
esecuzione dell’uscita di commutazione
PNP/NPN
esecuzione del collegamento elettrico
connettore M12
numero di uscite semiconduttori con funzione di segnalazione
1
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
tipo di azionamento
bersaglio metallico
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
cilindro, filettatura
rivestimento scatola
altri
categoria secondo EN 954-1
B
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
max. corrente d’uscita nell’uscita sicura
0 milliampere
tensione di alimentazione
6 - 48 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
6 - 48 V
tipo di tensione di alimentazione
DC
frequenza di commutazione
145 Hz
con funzione di monitoraggio apparecchi collegati in serie
no
materiale della scatola
metallo
resistente alla pressione
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
resistenza alle interferenze da campi magnetici
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL Category Control No.
NRKH, NRKH7
CSA File No.
UL report applies to both Canada and US
North America Certification
UL listed, certified by UL for use in Canada
Max. Voltage Rating
48 V DC
Degree of Protection
IEC: IP67, IP69K; UL/CSA Type: 4, 4x, 6, 6P, 12, 13
