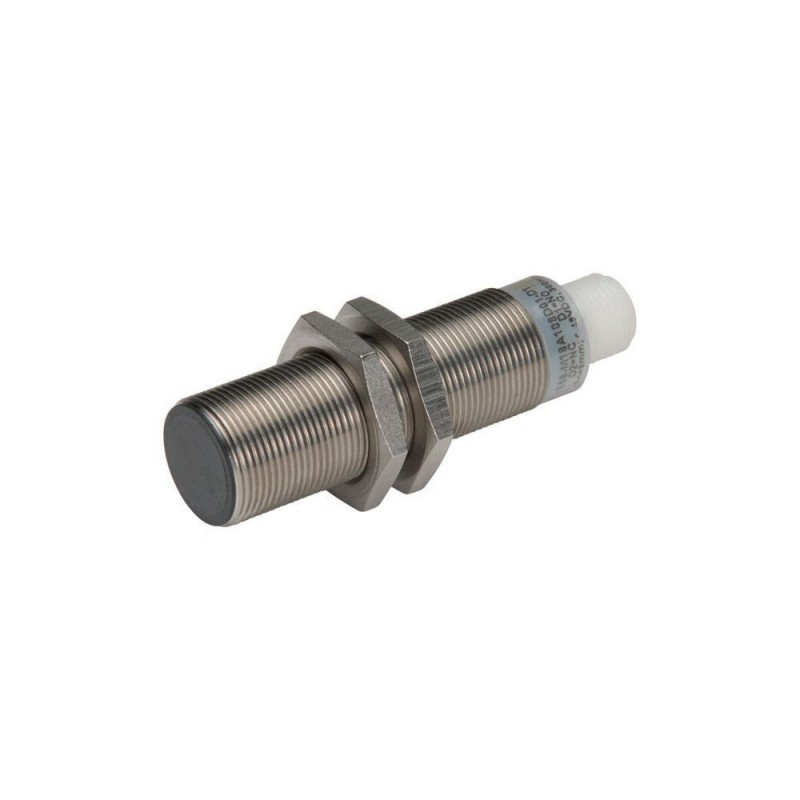

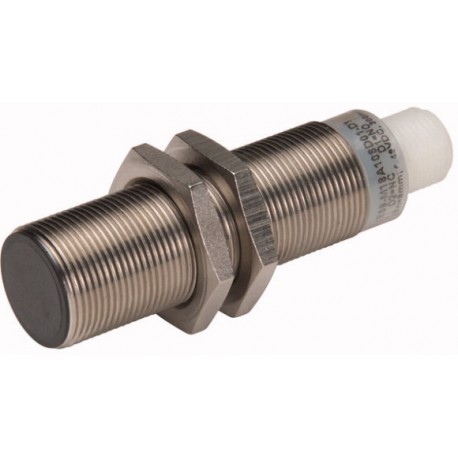

E59-M18A108D01-D2 136216 EATON ELECTRIC Interruttore di prossimità, induttivo, 1 NC, Sn 8mm, 4L, 6-48VDC, NP..
E59-M18A108D01-D2
136216
EATON-MOELLER
Interruttore di prossimità, induttivo, 1 NC, Sn=8mm, 4L, 6-48VDC, NPN, PNP, M18, metallo
sensori > Interruttore induttivo di prossimità
Sensori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore di prossimità, induttivo, 1 NC, Sn=8mm, 4L, 6-48VDC, NPN, PNP, M18, metallo
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie iProx, Collegamento: a 3 fili, Forma costruttiva (dimensioni esterne): M18 x 1 mm, Tensione nominale d'impiego: Ue= 6 - 48 V DC, Distanza nominale di apertura: Sn= 8 mm, Tipo di montaggio: annegato, Interruttore: NPN, PNP, Allacciamento a spina M12 x 1, Contatti NC = norm. chiuso: 1 contatto NC, termoplastico: Acciaio legato, Grado di protezione: IP67, IP69K, Conformità alle norme: IEC/EN 60947-5-2
Programma di fornitura
Funzione di base
Sensori induttivi
Assortimento
Serie iProx
Collegamento
a 3 fili
Forma costruttiva (dimensioni esterne)
M18 x 1 mm
Tensione nominale d'impiego [Ue]
6 - 48 V DC
Distanza nominale di apertura [Sn]
8 mm
Tipo di montaggio
annegato
Interruttore
NPN
PNP
PNP
Possibilità di collegamento
Allacciamento a spina M12 x 1
Contatti
NC = norm. chiuso
1 contatto NC
termoplastico
Acciaio legato
Grado di protezione
IP67, IP69
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Durata dell'urto 11 ms g
Grado di protezione
IP67, IP69
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
8 mm
Riproducibilità di Sn
1 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
15 %
Tensione nominale d'impiego [Ue]
6 - 48 V DC
Max. corrente di carico [Ie]
< 300 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
15 mA
Caduta di tensione con Ie[Ud]
2.5 V
Frequenza di commutazione
390 Hz
min. corrente di carico [Ie]
1 mA
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
0.15 mA
Indicazione stato di commutazione
Rosso LED
Indicazione tensione di impiego
Verde LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
Collegamento
a 3 fili
ContattiNC = norm. chiuso
1 contatto NC
Forma costruttivaForma costruttiva (dimensioni esterne)
M18 x 1 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
Acciaio legato
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente mínima de funcionamiento
-40 °C
Temperatura ambiente máxima de funcionamiento
+70 °C
Dati tecnici secondo ETIM 7.0
Detectores (EG000026) / Interruptor inductivo de proximidad (EC002714)
Tecnología electrónica, de automatización y de mando de procesos / Sensórica binaria, sens. orientada a la seguridad, tec. de medición de fabr. / Conmutador de proximidad / Conmutador de proximidad inductivo ([email protected] [AGZ376015])
Anchura del sensor
0 Millimeter
Altura del sensor
0 Millimeter
Longitud del sensor
69 Millimeter
Sensor del diámetro
18 Millimeter
Condiciones de montaje mecánico para sensor
Conciso
Distancia de conmutación
8 Millimeter
Apto para funciones de seguridad
No
Tipo de función de conmutación
Contacto de disyuntor
Tipo de salida de conmutador
PNP/NPN
Tipo de conexión de eléctrica
Conector M12
Número de salidas de semiconductor con función de señalización
1
Número de salidas activadas de contacto con función de señalización
0
Número de salidas protegidas de semiconductor
0
Número de salidas activadas protegidas de contacto
0
Tipo de accionamiento
Objetivo metálico
Tipo de interfaz
Ninguno
Tipo de interfaz para comunicación de seguridad
Ninguno
Tipo de construcción del alojamiento
Cilindro, rosca de tornillo
Receptáculo con revestimiento
Otros
En cascada
No
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento según EN ISO 13849-1
Ninguno
Intensidad de salida máxima en salida protegida
0 milliampere
Intervalo de alimentación
6 - 48 Volt
Tensión de alimentación de nominal de control Us a CA 50HZ
0 - 0 Volt
Tensión de alimentación de nominal de control Us a CA 60HZ
0 - 0 Volt
Tensión de alimentación nominal Us en CC
6 - 48 Volt
Tipo de tensión
CC
Frecuencia de conmutación
390 Hertz
Con función de control descendente de dispositivos de conmuntación
No
Material de la carcasa
Metal
Resistente a la compresión
No
Protección contra explosión, categoría para gas
Ninguno
Protección contra explosión, categoría para polvo
Ninguno
Resistencia de interferencias a campos magnéticos
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E166051
UL Category Control No.
NRKH, NRKH7
CSA File No.
UL report applies to both Canada and US
CSA Class No.
–
North America Certification
UL listed, certified by UL for use in Canada
Max. Voltage Rating
48 V DC
Degree of Protection
IEC: IP67, IP69K; UL/CSA Type: 4, 4x, 6, 6P, 12, 13
