> >>NZM3-XMV 281583 0004359011 ELECTRIC Interblocco, meccanico, grandezza 3
Prodotto precedente Prodotto successivo

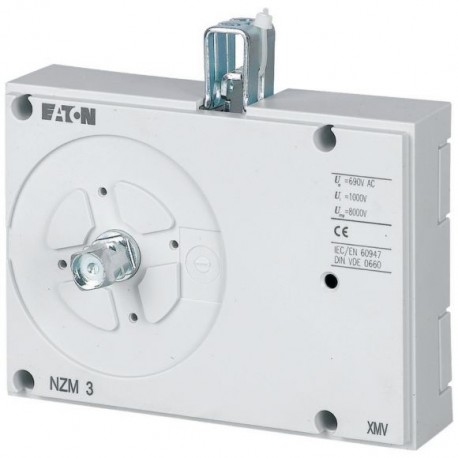

NZM3-XMV 281583 0004359011 EATON ELECTRIC Interblocco, meccanico, grandezza 3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XMV 281583 0004359011 EATON ELECTRIC Interblocco, meccanico, grandezza 3

NZM3-XMV

281583

0004359011

EATON-MOELLER

Interblocco, meccanico, grandezza 3

Maggiori dettagli


apparecchi elettrici a bassa tensione > blocco meccanico per commutatore

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $97.61
Prezzo unitario: $97.61

Quantità Prezzo
1+$97.61
2+$85.81
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interblocco, meccanico, grandezza 3
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: consente di interbloccare mediante tiranti flessibili 2, 3 o fino a 4 interruttori, anche di diverse grandezze. per ogni interruttore è necessario un modulo interblocco NZM..-XMV e una maniglia rotativa sull'interruttore NZM..-XDV oppure una maniglia per comando rinviato e bloccoporta NZM..-XTVD così come tiranti flessibili. Non in combinazione con maniglie per comando rinviato e bloccoporta NZM..-XTV..-NA omologate UL/CSA o con azionamento parallelo, laterale e a distanza, così come cornice. Utilizzabile per NZM3(-4)1, PN3(-4), N(S)3(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Accessori, altri
accessori
interblocco meccanico
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM3
Descrizione
Consente di interbloccare mediante tirante flessibile NZM-XBZ… 2, 3 o 4 interruttori, anche di diverse grandezze.
utilizzo con
NZM3(-4)
PN3(-4), N(S)3(-4)
Note

Non combinabile con maniglie per comando rinviato e bloccoporta NZM…-XTV…-NA.

Per il montaggio in custodia di un interblocco meccanico sono necessari almeno 2 moduli di interblocco.

Possibili combinazioni e varianti di interblocco ￫ Progettazione

tirante flessibile deve essere ordinato separatamente.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / blocco meccanico per interruttore (EC001044)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Bloccaggio meccanico ([email protected] [AKN341013])
contatti ausiliari per aggiunta
no
numero di contatti di riposo
0
numero di contatti di chiusura
0

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM3-XMV 0004359011 281583 IT_281583.pdf 110 Kbytes NZM3-XMV 0004359011 281583 IT_281583.pdf
