EATON - MOELLERSensori E57SAL12A2EA 136092 Y7-136092 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 4mm, 2L, 40-250V..

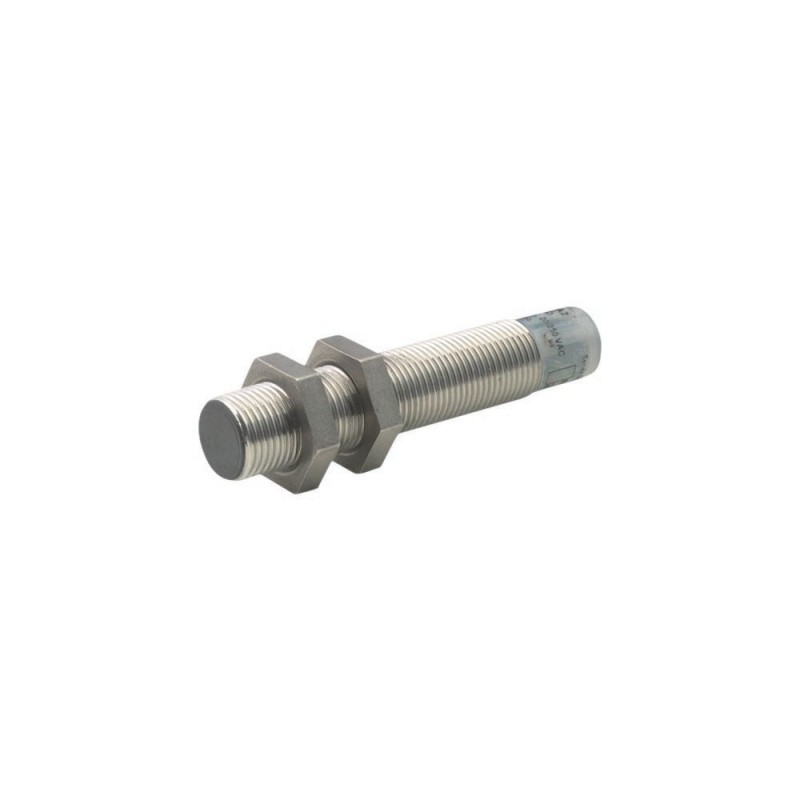

EATON - MOELLER E57SAL12A2EA 136092 Y7-136092 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

E57SAL12A2EA 136092 Y7-136092 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 4mm, 2L, 40-250V..

Riferimento: E57SAL12A2EA

Codice: 136092

Numero di catalogo: Y7-136092

Produttore: EATON - MOELLER

Descrizione:

Interruttore di prossimità, induttivo, 1NA, Sn=4mm, 2L, 40-250VAC, 20-250VDC, M12, metallo, M12
Rilevatore di prossimità. Induttivo. 1 N. Sn=4 mm. 2 L. 40-250 V AC.
Interruttori di prossimità, Serie E57 Short Premium+, 1 contatto NA, a 2 fili, 40 - 250 V AC, 20 - 250 V DC, M12 x 1 mm, Sn= 4 mm, non annegato, NPN/PNP, Acciaio legato, Allacciamento a spina M12 x 1
Sensori di prossimità, Sensori induttivi, Gamma di prodotti: E57 Premium+ Short-Series, Collegamento: 2 fili, Struttura (dimensioni esterne): M12 x 1 mm, Tensione nominale di esercizio: Ue= 40 - 250 V AC, 20 - 250 V DC, Distanza nominale di commutazione: Sn= 4 mm, Tipo di montaggio: Non incassato, Collegamento a spina M12 x 1, Contatti NA = Normalmente aperto: 1 N/A, Materiale: Acciaio inossidabile, Grado di protezione: IP67, Norme: IEC/EN 60947-5-2

Categorie:

  • sensori > Interruttore induttivo di prossimità
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 132,12 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Interruttori di prossimità, Serie E57 Short Premium+, 1 contatto NA, a 2 fili, 40 - 250 V AC, 20 - 250 V DC, M12 x 1 mm, Sn= 4 mm, non annegato, NPN/PNP, Acciaio legato, Allacciamento a spina M12 x 1
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie E57 Short Premium+, Collegamento: a 2 fili, Forma costruttiva (dimensioni esterne): M12 x 1 mm, Tensione nominale d'impiego: Ue= 40 - 250 V AC, 20 - 250 V DC, Distanza nominale di apertura: Sn= 4 mm, Tipo di montaggio: non annegato, Allacciamento a spina M12 x 1, Contatti NA = norm. aperto: 1 contatto NA, termoplastico: Acciaio legato, Grado di protezione: IP67, Conformità alle norme: IEC/EN 60947-5-2

Programma di fornitura

Funzione di base
Sensori induttivi
Assortimento
Serie E57 Short Premium+
Collegamento
a 2 fili
Forma costruttiva (dimensioni esterne)
M12 x 1 mm
Tensione nominale d'impiego [Ue]
40 - 250 V AC
20 - 250 V DC
Distanza nominale di apertura [Sn]
4 mm
Tipo di montaggio
non annegato
Interruttore
NPN/PNP
Possibilità di collegamento
Allacciamento a spina M12 x 1
Contatti
NA = norm. aperto
1 contatto NA
termoplastico
Acciaio legato
Grado di protezione
IP67

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP67
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
4 mm
Riproducibilità di Sn
3 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
20 %
Tensione nominale d'impiego [Ue]
40 - 250 V AC
20 - 250 V DC
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
10 mA
Corrente nominale d'impiego [Ie]
< 250 (25 °C) / 200 (70 °C) mA
Caduta di tensione con Ie[Ud]
2.5 V
Frequenza di commutazione
60 Hz
min. corrente di carico [Ie]
1 mA
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
0.1 mA
Indicazione stato di commutazione
Rosso LED
Collegamento
a 2 fili
ContattiNA = norm. aperto
1 contatto NA
Forma costruttivaForma costruttiva (dimensioni esterne)
M12 x 1 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
Acciaio legato

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore di prossimità induttivo (EC002714)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ indutt. (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
larghezza del sensore
0 mm
altezza del sensore
0 mm
lunghezza del sensore
58 mm
diametro del sensore
12 mm
condizione meccanica di montaggio per sensore
non a filo
distanza di commutazione
4 mm
adatto per funzioni di sicurezza
no
esecuzione della funzione di commutazione
contatto di chiusura
esecuzione dell’uscita di commutazione
due fili
esecuzione del collegamento elettrico
connettore M12
numero di uscite semiconduttori con funzione di segnalazione
1
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
tipo di azionamento
bersaglio metallico
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
cilindro, filettatura
rivestimento scatola
altri
a cascata
no
categoria secondo EN 954-1
B
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
max. corrente d’uscita nell’uscita sicura
0 milliampere
tensione di alimentazione
20 - 250 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
20 - 250 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
20 - 250 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione di alimentazione
AC
frequenza di commutazione
20 Hz
con funzione di monitoraggio apparecchi collegati in serie
no
materiale della scatola
metallo
resistente alla pressione
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
resistenza alle interferenze da campi magnetici

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E166051
UL Category Control No.
NRKH, NRKH7
CSA File No.
50513
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Max. Voltage Rating
250 V AC, 250 V DC
Degree of Protection
IEC: IP67; UL/CSA Type: 4, 4x, 6, 6P, 12, 13

Dimensioni

① Superficie del sensore

ETIM for 136092 Sensori (EC002714)

Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica0 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica0 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica58 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica12 mm
Nome caratteristicacondizione meccanica di montaggio per sensore (EF004041)
Valore caratteristicanon a filo
Nome caratteristicadistanza di commutazione (EF003647)
Valore caratteristica4 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicatipo di funzione di commutazione (EF003963)
Valore caratteristicacontatto di chiusura
Nome caratteristicatipo di uscita di commutazione (EF003962)
Valore caratteristicaPNP/NPN
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicanumero di uscite semiconduttori con funzione di segnalazione (EF003945)
Valore caratteristica1
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione (EF003946)
Valore caratteristica0
Nome caratteristicanumero di uscite semiconduttori sicure (EF003951)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure (EF003952)
Valore caratteristica0
Nome caratteristicamodo di azionamento (EF006949)
Valore caratteristicabersaglio metallico
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacilindro, filettatura
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicaa cascata (EF000507)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicamax. corrente d'uscita nell'uscita sicura (EF004035)
Valore caratteristica0 mA
Nome caratteristicatensione di alimentazione (EF004127)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica0 V
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicafrequenza di commutazione (EF003587)
Valore caratteristica60 Hz
Nome caratteristicacon funzione di monitoraggio apparecchi collegati in serie (EF004052)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicametallo
Nome caratteristicaresistente alla pressione (EF007106)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 6, 13

DATASHEET - PDF

Titolo
Dimensione
Tipo
E57SAL12A2EA Y7-136092 136092 IT_136092.pdf
143 Kbytes
PDF EATON SENSORS EN
30 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
