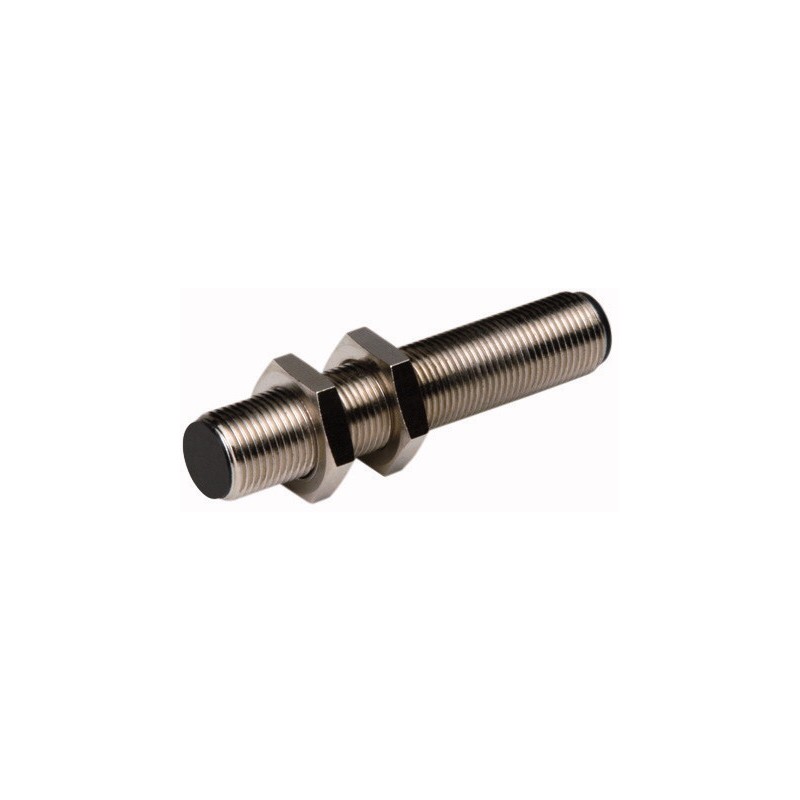

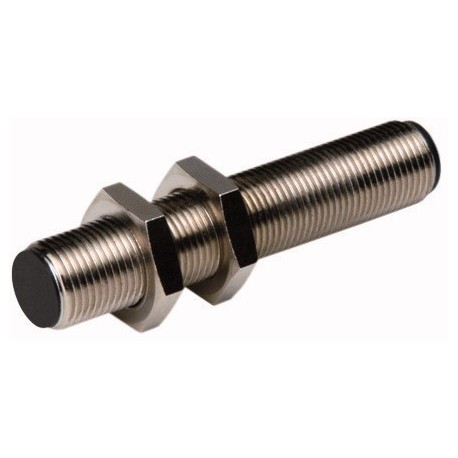

E57-12GS02-GDB 135886 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 2mm, 3L, 10-30VDC, PNP, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E57-12GS02-GDB 135886 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 2mm, 3L, 10-30VDC, PNP, ..

E57-12GS02-GDB

135886

EATON-MOELLER

Interruttore di prossimità, induttivo, 1NA, Sn=2mm, 3L, 10-30VDC, PNP, M12, metallo, M12

Rilevatore di prossimità; Induttivo; 1 NO; Sn=2 mm; 3 L; 10-30 V CC; PNP; M12; Metallico; M12

Maggiori dettagli


sensori > Interruttore induttivo di prossimità

Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore di prossimità, induttivo, 1NA, Sn=2mm, 3L, 10-30VDC, PNP, M12, metallo, M12
Eaton Catalog No.
E57-12GS02-GDB
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie E57 Global, Collegamento: a 3 fili, Forma costruttiva (dimensioni esterne): M12 x 1 mm, Tensione nominale d'impiego: Ue= 10 - 30 V DC, Distanza nominale di apertura: Sn= 2 mm, Tipo di montaggio: annegato, Interruttore: PNP, Allacciamento a spina M12 x 1, Contatti NA = norm. aperto: 1 contatto NA, termoplastico: Metallo, Grado di protezione: IP67, IP69K, Conformità alle norme: IEC/EN 60947-5-2
[

Programma di fornitura

Funzione di base
Sensori induttivi
Assortimento
Serie E57 Global
Collegamento
a 3 fili
Forma costruttiva (dimensioni esterne)
M12 x 1 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Distanza nominale di apertura [Sn]
2 mm
Tipo di montaggio
annegato
Interruttore
PNP
Possibilità di collegamento
Allacciamento a spina M12 x 1
Contatti
NA = norm. aperto
1 contatto NA
termoplastico
Metallo
Grado di protezione
IP67, IP69K
,

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP67, IP69K
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
2 mm
Riproducibilità di Sn
1 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
15 %
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Ondulazione residua di Ue
10 %
Max. corrente di carico [Ie]
< 100 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
10 mA
Caduta di tensione con Ie[Ud]
1.5 V
Frequenza di commutazione
2000 Hz
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
0.01 mA
Indicazione stato di commutazione
Rosso LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
Collegamento
a 3 fili
ContattiNA = norm. aperto
1 contatto NA
Forma costruttivaForma costruttiva (dimensioni esterne)
M12 x 1 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
Metallo
,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
,

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore di prossimità induttivo (EC002714)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ indutt. ([email protected] [AGZ376015])
larghezza del sensore
0 mm
altezza del sensore
0 mm
lunghezza del sensore
69 mm
diametro del sensore
12 mm
condizione meccanica di montaggio per sensore
allineato
distanza di commutazione
2 mm
adatto per funzioni di sicurezza
no
esecuzione della funzione di commutazione
contatto di chiusura
esecuzione dell’uscita di commutazione
PNP
esecuzione del collegamento elettrico
connettore M12
esecuzione del collegamento elettrico
connessione a spina M12
numero di uscite semiconduttori con funzione di segnalazione
1
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
tipo di azionamento
bersaglio metallico
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
cilindro, filettatura
rivestimento scatola
altri
a cascata
no
categoria secondo EN 954-1
B
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
max. corrente d’uscita nell’uscita sicura
0 milliampere
tensione di alimentazione
10 - 30 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
10 - 30 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
frequenza di commutazione
2000 Hz
con funzione di monitoraggio apparecchi collegati in serie
no
materiale della scatola
metallo
resistente alla pressione
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
resistenza alle interferenze da campi magnetici
-
,

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
CSA report applies to both Canada and US
UL Category Control No.
–
CSA File No.
224447
CSA Class No.
4652-04 / 4652-84
North America Certification
CSA certified, certified by CSA for use in the US
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP67, IP69K; UL/CSA Type: -
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SENSORS EN.pdf 30 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
E57-12GS02-GDB E57-12GS02-GDB 135886 135886_IT.pdf 177 Kbytes E57-12GS02-GDB E57-12GS02-GDB 135886 135886_IT.pdf
