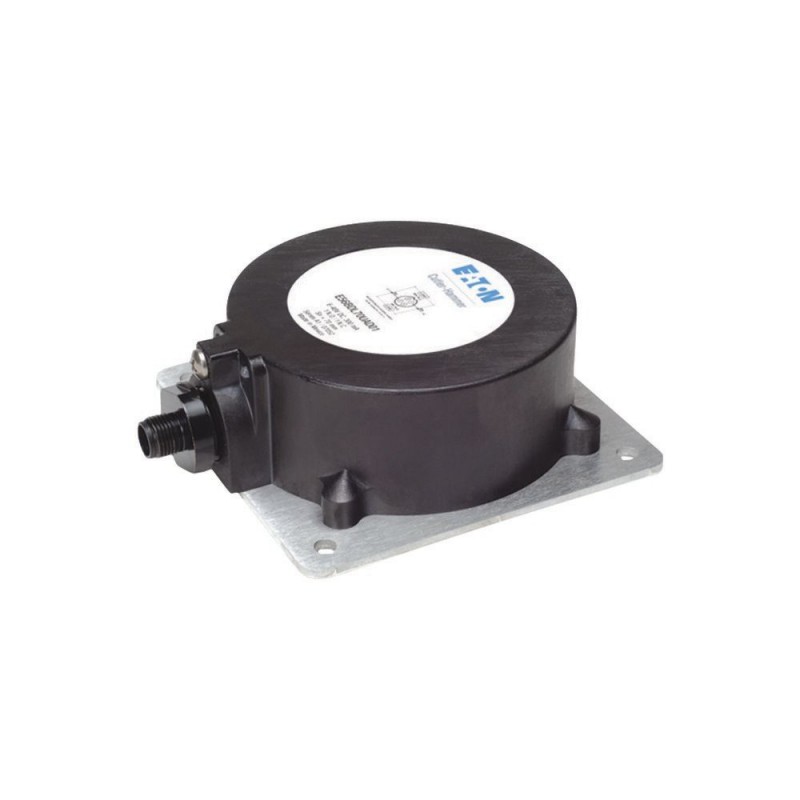

EATON - MOELLER E56BDL70UAD01 136236 Y7-136236 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

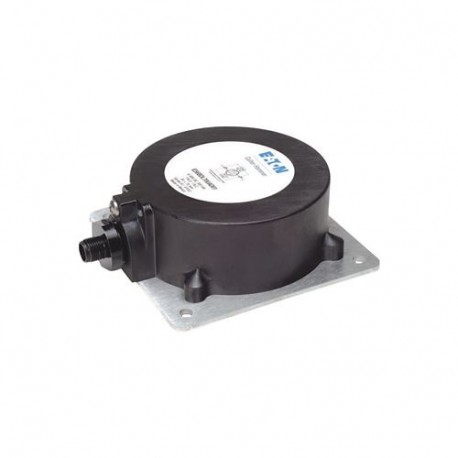

E56BDL70UAD01 136236 Y7-136236 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA+1NC, Sn 70mm, 4L, 6..

Riferimento: E56BDL70UAD01

Codice: 136236

Numero di catalogo: Y7-136236

Produttore: EATON - MOELLER

Descrizione:

Interruttore di prossimità, induttivo, 1NA+1NC, Sn=70mm, 4L, 6-48VDC, NPN, PNP, cubico 110mm, M12
Rilevatore di prossimità Induttivo 1 NO + 1 NC Sn=70 mm 4 L 6-48 V DC
Eaton Moeller® series E56 Proximity switch, inductive, 1N/O+1N/C, Sn=70mm, 4L, 6-48VDC, NPN, PNP, cubic 110mm, M12
Sensore di prossimità, Sensori induttivi, Gamma di prodotti: E56 Pancake Series, Collegamento: 4 fili, Struttura (dimensioni esterne): 109 x 110 x 41 mm, Tensione nominale di esercizio: Ue= 10 – 42 V DC, Distanza nominale di commutazione: Sn= 70 mm, Tipo di montaggio: Non a filo, Tipo di commutazione: NPN, PNP, Collegamento a spina M12 x 1, Contatti N/C = Normalmente chiuso: 1 NC, Contatti NA = Normalmente aperto: 1 NA, Materiale: Materiale isolante, Grado di protezione: IP67, Norme: IEC/EN 60947-5-2

Categorie:

  • sensori > Interruttore induttivo di prossimità
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 278,72 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton E56 pancake inductive proximity sensor
Catalog Number
136236
EAN
4015081330294
Product Length/Depth
133.35 mm
Product Height
101.6 mm
Product Width
139.7 mm
Product Weight
0.73 kg
Certifications
UL
UL 508
IEC/EN 60947-5-2
Certified by UL for use in Canada
CE
CSA File No.: UL report applies to both US and Canada
UL Category Control No.: NRKH, NRKH7
CSA-C22.2 No. 14
UL File No.: E166051
Model Code
E56BDL70UAD01

Specifiche del prodotto

Type
Inductive sensor
Electric connection type
Plug-in connection
Enclosure material finishing
Other
Surface finishing
PPS
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
25 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Short-circuit protection
Protection against polarity reversal
Voltage type
DC
Mounting method
Non-flush mounting
Material
Insulated material
Connection type
Plug-in connection M12 x 1
4-wire
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Anticoincidence
Load current
1 - 300 mA (Ie)
Residual current
0.15 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Switching frequency
20 Hz
Voltage rating - max
48 V
Width sensor
110 mm
Product category
E56 Pancake Series
Switching output type
NPN
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
48 V
Rated control supply voltage (Us) at DC - min
6 V
Rated switching distance (Sn) - max
70 mm
Repeatability
2 %
Sensor height
41 mm
Sensor length
110 mm
Supply voltage - max
48 V
Supply voltage - min
6 V
Switching hysteresis of Sn
15 %
Voltage drop (Ud)
2.5 V

ETIM for 136236 Sensori (EC002714)

Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica110 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica41 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica110 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica0 mm
Nome caratteristicacondizione meccanica di montaggio per sensore (EF004041)
Valore caratteristicanon a filo
Nome caratteristicadistanza di commutazione (EF003647)
Valore caratteristica70 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicatipo di funzione di commutazione (EF003963)
Valore caratteristicaantivalente
Nome caratteristicatipo di uscita di commutazione (EF003962)
Valore caratteristicaNPN
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicanumero di uscite semiconduttori con funzione di segnalazione (EF003945)
Valore caratteristica1
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione (EF003946)
Valore caratteristica0
Nome caratteristicanumero di uscite semiconduttori sicure (EF003951)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure (EF003952)
Valore caratteristica0
Nome caratteristicamodo di azionamento (EF006949)
Valore caratteristicabersaglio metallico
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacubo
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicaa cascata (EF000507)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicamax. corrente d'uscita nell'uscita sicura (EF004035)
Valore caratteristica0 mA
Nome caratteristicatensione di alimentazione (EF004127)
Valore caratteristica6 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica6 V
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaDC
Nome caratteristicafrequenza di commutazione (EF003587)
Valore caratteristica20 Hz
Nome caratteristicacon funzione di monitoraggio apparecchi collegati in serie (EF004052)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicaresistente alla pressione (EF007106)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 6, 13

DATASHEET - PDF
