EATON - MOELLERSensori E55CAL30A2 135828 Y7-135828 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 10mm, 2L, 20-250VA..

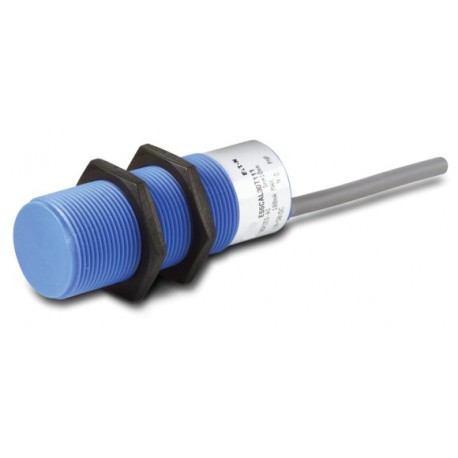

EATON - MOELLER E55CAL30A2 135828 Y7-135828 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

E55CAL30A2 135828 Y7-135828 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 10mm, 2L, 20-250VA..

Riferimento: E55CAL30A2

Codice: 135828

Numero di catalogo: Y7-135828

Produttore: EATON - MOELLER

Descrizione:

Interruttore di prossimità, induttivo, 1NA, Sn=10mm, 2L, 20-250VAC, M30, materiale isolante, cavo 2m
Rilevatore di prossimità. Induttivo. 1 N. Sn=10 mm. 2 L. 20-250 V AC. M30.
Sensore di prossimità, Sensori induttivi, Gamma prodotti: Serie di finecorsa E55, Collegamento: 2 fili, Design (dimensioni esterne): M30 x 1,5 mm, Tensione nominale di esercizio: Ue= 20 - 250 V AC, Distanza nominale di commutazione: Sn= 10 mm, Tipo di montaggio: Incasso, 2 m di cavo di collegamento, Contatti NA = Normalmente aperto: 1 NA, Materiale: Materiale isolante, Grado di protezione: IP66, Norme: IEC/EN 60947-5-2

Categorie:

  • sensori > Interruttore induttivo di prossimità
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 111,65 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Interruttore di prossimità, induttivo, 1NA, Sn=10mm, 2L, 20-250VAC, M30, materiale isolante, cavo 2m
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie E55 Limit Switch Style, Collegamento: a 2 fili, Forma costruttiva (dimensioni esterne): M30 x 1,5 mm, Tensione nominale d'impiego: Ue= 20 - 250 V AC, Distanza nominale di apertura: Sn= 10 mm, Tipo di montaggio: annegato, Cavo di collegamento 2 m, Contatti NA = norm. aperto: 1 contatto NA, termoplastico: materiale isolante, Grado di protezione: IP66, Conformità alle norme: IEC/EN 60947-5-2

Programma di fornitura

Funzione di base
Sensori induttivi
Assortimento
Serie E55 Limit Switch Style
Collegamento
a 2 fili
Forma costruttiva (dimensioni esterne)
M30 x 1,5 mm
Tensione nominale d'impiego [Ue]
20 - 250 V AC
Distanza nominale di apertura [Sn]
10 mm
Tipo di montaggio
annegato
Possibilità di collegamento
Cavo di collegamento 2 m
Contatti
NA = norm. aperto
1 contatto NA
termoplastico
materiale isolante
Grado di protezione
IP66

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP66
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
10 mm
Riproducibilità di Sn
10 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
20 %
Tensione nominale d'impiego [Ue]
20 - 250 V AC
Frequenza di rete
50 - 60
Ondulazione residua di Ue
10 %
Max. corrente di carico [Ie]
< 150 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
3 mA
Caduta di tensione con Ie[Ud]
10 V
Frequenza di commutazione
25 Hz
Indicazione stato di commutazione
Rosso LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Collegamento
a 2 fili
ContattiNA = norm. aperto
1 contatto NA
Forma costruttivaForma costruttiva (dimensioni esterne)
M30 x 1,5 mm
Possibilità di collegamento
Cavo di collegamento 2 m
termoplastico
materiale isolante

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore di prossimità induttivo (EC002714)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ indutt. (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
larghezza del sensore
0 mm
altezza del sensore
0 mm
lunghezza del sensore
80 mm
diametro del sensore
30 mm
condizione meccanica di montaggio per sensore
allineato
distanza di commutazione
10 mm
adatto per funzioni di sicurezza
no
esecuzione della funzione di commutazione
contatto di chiusura
esecuzione dell’uscita di commutazione
due fili
esecuzione del collegamento elettrico
cavo
numero di uscite semiconduttori con funzione di segnalazione
1
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
tipo di azionamento
bersaglio metallico
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
cilindro, filettatura
rivestimento scatola
altri
a cascata
no
categoria secondo EN 954-1
B
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
max. corrente d’uscita nell’uscita sicura
0 milliampere
tensione di alimentazione
20 - 250 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
20 - 250 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
20 - 250 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione di alimentazione
AC
frequenza di commutazione
25 Hz
con funzione di monitoraggio apparecchi collegati in serie
no
materiale della scatola
plastica
resistente alla pressione
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
resistenza alle interferenze da campi magnetici

Approvazioni

Product Standards
CE marking
Max. Voltage Rating
250 V AC
Degree of Protection
IEC: IP66; UL/CSA: NEMA 4, 4X, 13

Dimensioni

1360DIM-331

ETIM for 135828 Sensori (EC002714)

Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica0 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica0 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica80 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica30 mm
Nome caratteristicacondizione meccanica di montaggio per sensore (EF004041)
Valore caratteristicaallineato
Nome caratteristicadistanza di commutazione (EF003647)
Valore caratteristica10 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicatipo di funzione di commutazione (EF003963)
Valore caratteristicacontatto di chiusura
Nome caratteristicatipo di uscita di commutazione (EF003962)
Valore caratteristicaa 2 fili
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicacavo
Nome caratteristicanumero di uscite semiconduttori con funzione di segnalazione (EF003945)
Valore caratteristica1
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione (EF003946)
Valore caratteristica0
Nome caratteristicanumero di uscite semiconduttori sicure (EF003951)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure (EF003952)
Valore caratteristica0
Nome caratteristicamodo di azionamento (EF006949)
Valore caratteristicabersaglio metallico
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacilindro, filettatura
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicaa cascata (EF000507)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicamax. corrente d'uscita nell'uscita sicura (EF004035)
Valore caratteristica0 mA
Nome caratteristicatensione di alimentazione (EF004127)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica20 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica0 V
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC
Nome caratteristicafrequenza di commutazione (EF003587)
Valore caratteristica25 Hz
Nome caratteristicacon funzione di monitoraggio apparecchi collegati in serie (EF004052)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicaresistente alla pressione (EF007106)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 13
