EATON - MOELLERAusili di controllo e segnalazioneL-W 208692 Y7-208692 EATON ELECTRIC Indicatore luminoso, bianco

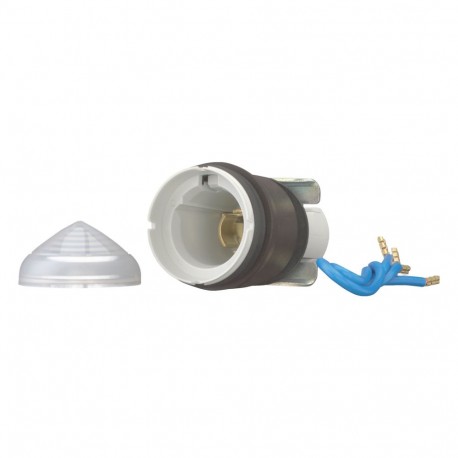

EATON - MOELLER L-W 208692 Y7-208692 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

L-W 208692 Y7-208692 EATON ELECTRIC Indicatore luminoso, bianco

Riferimento: L-W

Codice: 208692

Numero di catalogo: Y7-208692

Produttore: EATON - MOELLER

Descrizione:

Indicatore luminoso, bianco
Indicatore luminoso bianco per M20, M25
Eaton Moeller® series M22 Indicator light, white
Indicatore luminoso, Gamma prodotti: Accessori, Design: conico, Descrizione: può essere montato su foro M20/M25 sulla base, Grado di protezione: IP66, IP67, IP69K, Cornice: titanio, Collegamento SmartWire-DT: no

Categorie:

  • Apparecchi elettrici a bassa tensione > Lampada da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 13,10 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series M22 Indicatore luminoso
Sigla catalogo
208692
EAN
4015082086923
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
30 mm
Larghezza prodotto
60 mm
Peso prodotto
0.035 kg
Conformità
CE
Codice modello
L-W

Features & Functions

Colore ghiera frontale
Altro
Materiale ghiera frontale
Termoplastico
Colore
Bianco
Progettazione
Conico
Dotato di:
anello frontale
Colore della lente
Bianco

General

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP67/IP69K
Diametro di apertura
22.5 mm
Categoria prodotto
Accessori

Ambient conditions, mechanical

Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 208692 Apparecchi elettrici a bassa tensione (EC000223)

Nome caratteristicanumero di segnalatori luminosi installabili (EF006669)
Valore caratteristica1
Nome caratteristicacolore della lente (EF000207)
Valore caratteristicabianco
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica22.5 mm
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicaaltro
Nome caratteristicaversione della lente (EF008343)
Valore caratteristicaalto
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP67/IP69K
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 13
