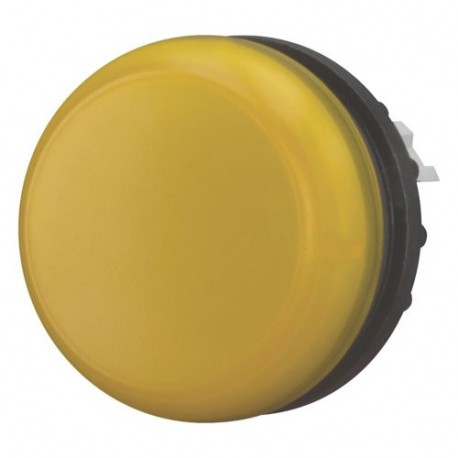

M22-L-Y 216774 Y7-216774 EATON ELECTRIC Indicatore luminoso, piatto, giallo
M22-L-Y
216774
Y7-216774
EATON-MOELLER
Indicatore luminoso, piatto, giallo
Indicatore luminoso 22 mm Giallo
Eaton Moeller® series M22 Indicatore luminoso, RMQ-Titan, annegato, giallo
Spie luminose, Gamma prodotti: RMQ-Titan, Unità singola, Design: Incasso, Colore lente: giallo, Grado di protezione: IP66, IP67, IP69K, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Norme: IEC/EN 60947, VDE 0660
Apparecchi elettrici a bassa tensione > Lampada da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series M22 indicator light |
| Sigla catalogo | 216774 |
| EAN | 4015082167745 |
| Lunghezza/profondità del prodotto | 30 mm |
| Altezza prodotto | 30 mm |
| Larghezza prodotto | 30 mm |
| Peso prodotto | 0.007 kg |
| Conformità | Con marchio CE |
| Certificazione/i | CSA Std. C22.2 No. 14-05 EN 60947-5 UL 508 CSA Std. C22.2 No. 94-91 IEC 60947-5 VDE CSA-C22.2 No. 94-91 UL Category Control No.: NKCR CE CSA Class No.: 3211-03 CSA File No.: 012528 UL IEC/EN 60947-5 VDE 0660 CSA IEC/EN 60947 UL File No.: E29184 CSA-C22.2 No. 14-05 |
| Codice modello | M22-L-Y |
Caratteristiche prodotto
| Tipo | Indicatori luminosi |
| 10.10 Riscaldamento | Non pertinente. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Si prega di richiedere informazioni |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| Dotato di: | Ghiera frontale |
| Grado di inquinamento | 3 |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
| Collegamento con SmartWire-DT | Con collegamenti SWD-RMQ Sì |
| Tensione nominale di tenuta ad impulso (Uimp) | 4000 V AC |
| Colore ghiera frontale | Cromo |
| Resistenza agli urti | 30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms meccanico, secondo IEC/EN 60068-2-27 |
| Materiale ghiera frontale | Altro |
| Capacità morsetti | 0,5 - 1,5 mm², a trefoli 0,5 - 1,5 mm², cavo rigido |
| Colore della lente | Giallo |
| Progettazione | A filo |
| Posizione di montaggio | Secondo necessità |
| Categoria di sovratensione | III |
| Grado di protezione | NEMA 4X, 13 |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di esercizio - min | -25 °C |
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Forza per apertura positiva - min | 0 N |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0 W |
| Diametro di apertura | 22.5 mm |
| Altezza di apertura | 22.5 mm |
| Tensione nominale di isolamento (Ui) | 250 V |
| Corrente nominale di esercizio per dissipazione specifica (In) | 0 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| Adatto per il numero di luci di segnale incorporate | 1 |
| Larghezza apertura | 0 mm |
| Categoria prodotto | RMQ-Titan |
| Dimensione | Diametro anteriore: 29,7 mm |
| Grado di protezione (lato anteriore) | IP67/IP69K |
| Tipo di lente | rotondo Piatto |
| Caratteristica | Valore |
|---|---|
| numero di segnalatori luminosi installabili (EF006669) | 1 |
| colore della lente (EF000207) | giallo |
| tipo di lente (EF006253) | tondo |
| diametro del foro (EF000079) | 22.5 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 22.5 mm |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | altro |
| colore dell'anello frontale (EF002429) | cromo |
| versione della lente (EF008343) | piatto |
| grado di protezione (IP), lato frontale (EF003118) | IP67/IP69K |
| indice di protezione (NEMA) (EF011959) | 4X, 13 |
