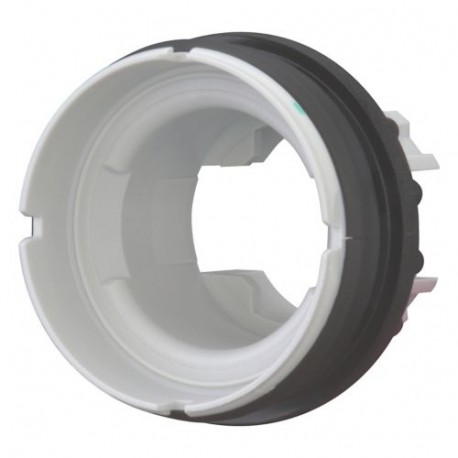

M22-L-X 216776 Y7-216776 EATON ELECTRIC Indicatore luminoso, piatto, senza lente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-L-X 216776 Y7-216776 EATON ELECTRIC Indicatore luminoso, piatto, senza lente

M22-L-X

216776

Y7-216776

EATON-MOELLER

10

Indicatore luminoso, piatto, senza lente

Indicatore luminoso senza lente

Eaton Moeller® series M22 Indicator light, RMQ-Titan, Flush, Without lens

Spie luminose, Gamma prodotti: RMQ-Titan, Unità singola, Design: A filo, Colore lente: Senza lente, Grado di protezione: IP66, IP67, IP69K, Collegamento a SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 29,7, Informazioni per l'ordine: Lenti per spie luminose → accessori, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Lampada da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $46.38
Prezzo unitario: $4.64
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Indicatore luminoso
Sigla catalogo
216776
EAN
4015082167769
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.005 kg
Conformità
Con marchio CE
Certificazione/i
CSA Std. C22.2 No. 94-91
EN 60947-5
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-5
VDE
VDE 0660
CSA
IEC/EN 60947
CE
UL Category Control No.: NKCR
UL File No.: E29184
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
IEC/EN 60947-5
CSA File No.: 012528
Note catalogo
Lenti per spie → accessori
Codice modello
M22-L-X

Features & Functions

Colore ghiera frontale
Cromo
Materiale ghiera frontale
Altro
Progettazione
A filo
Dotato di:
Anello frontale
Colore della lente
Altro

General

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP67/IP69K
Diametro di apertura
22.5 mm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Dimensione
Diametro anteriore: 29,7 mm
Tipo
Indicatori luminosi

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
Meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico, secondo IEC 60068-2-30

Terminal capacities

Capacità morsetti
0,5 - 1,5 mm², a trefoli
0,5 - 1,5 mm², cavo rigido

Electrical rating

Tensione nominale di isolamento (Ui)
250 V

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Il prodotto soddisfa i requisiti normativi
10.2.3.1 Verifica stabilità termica custodie
Il prodotto soddisfa i requisiti normativi
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Il prodotto soddisfa i requisiti normativi
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Il prodotto soddisfa i requisiti normativi
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non applicabile. L'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non applicabile. L'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Il prodotto soddisfa i requisiti normativi
10.3 Grado di protezione dei gruppi di componenti
Non applicabile. L'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Il prodotto soddisfa i requisiti normativi
10.5 Protezione da folgorazione
Non applicabile. L'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non applicabile. L'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 216776 Apparecchi elettrici a bassa tensione (EC000223)
Caratteristica Valore
numero di segnalatori luminosi installabili (EF006669) 1
colore della lente (EF000207) altro
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 22.5 mm
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) altro
colore dell'anello frontale (EF002429) cromo
versione della lente (EF008343) piatto
grado di protezione (IP), lato frontale (EF003118) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-L-X Y7-216776 216776 EN_289241.pdf 3 Mbytes M22-L-X Y7-216776 216776 EN_289241.pdf
