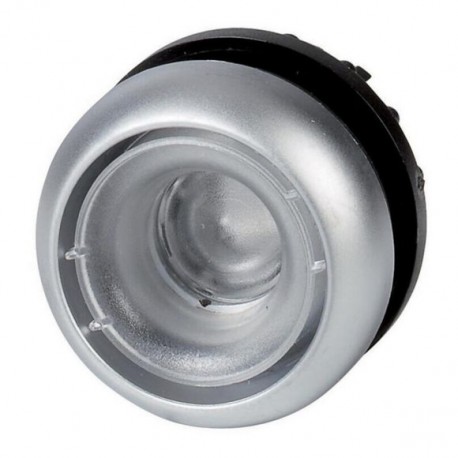

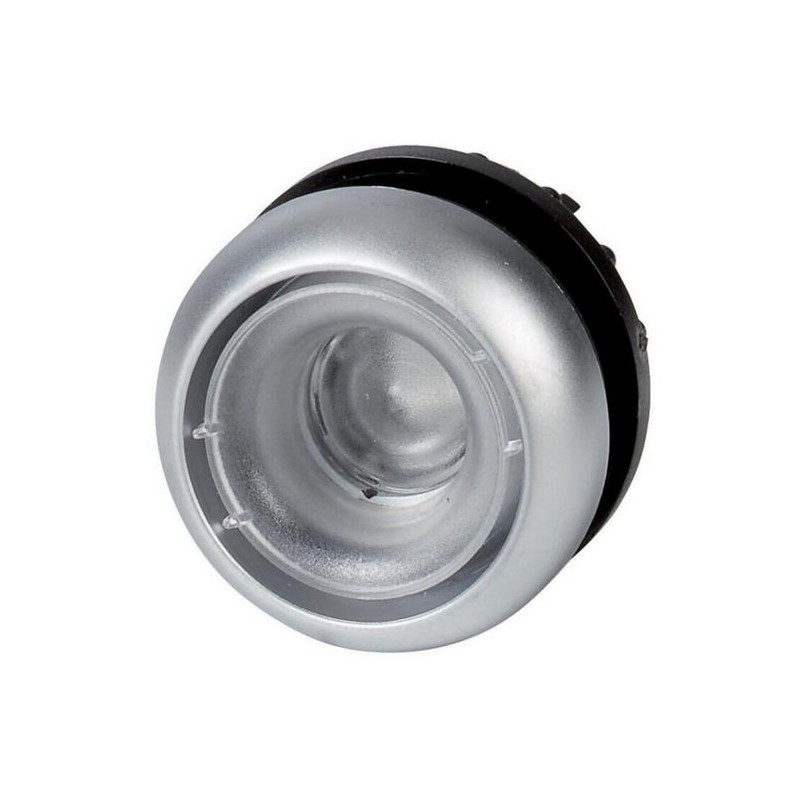

M22-DRL-X 216954 Y7-216954 EATON ELECTRIC Pulsante luminoso, piatto, senza targhetta, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-DRL-X 216954 Y7-216954 EATON ELECTRIC Pulsante luminoso, piatto, senza targhetta, permanente

M22-DRL-X

216954

Y7-216954

EATON-MOELLER

Pulsante luminoso, piatto, senza targhetta, permanente

Pulsante illuminato a filo 22 mm interbloccato senza anello della piastra indicatrice

Eaton Moeller® series M22 Illuminated pushbutton actuator, RMQ-Titan, Flush, maintained, Without button plate, Bezel: titanium

Attuatore a pulsante illuminato, Gamma prodotti: RMQ-Titan, Unità singola, Design: A filo, permanente, Piastra pulsanti: Senza placca pulsanti, Grado di protezione: IP66, IP67, IP69K, Ghiera: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: La funzione di mantenimento/ritorno a molla può essere modificata sul dispositivo, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $13.99
Prezzo unitario: $13.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante luminoso
Sigla catalogo
216954
EAN
4015082169541
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.012 kg
Conformità
Con marchio CE
Certificazione/i
CSA Std. C22.2 No. 14-05
EN 60947-5
UL 508
CSA Std. C22.2 No. 94-91
IEC 60947-5
VDE
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC/EN 60947-5
CSA Class No.: 3211-03
VDE 0660
CE
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NKCR
CSA
UL File No.: E29184
UL
DNV
GL
LR
Codice modello
M22-DRL-X

Features & Functions

Colore ghiera frontale
titanio
Materiale ghiera frontale
Termoplastico
Progettazione
Flush
Comando tradizionale
Dotato di:
anello frontale
Funzioni
La funzione di blocco in posizione/ritorno può essere modificata sul dispositivo

General

Grado di protezione
IP69K
NEMA 4X
IP67
NEMA 12
NEMA 13
IP66
NEMA 3R
Grado di protezione (lato anteriore)
IP67/IP69K
NEMA 4X
Durata meccanica
1.000.000 operazioni (comando in corrente alternata)
Diametro di apertura
22.5 mm
Massima frequenza di manovra
1800 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Diametro anteriore: 29,7 mm
Adatto per
Illuminazione
Tipo
Pulsante luminoso

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
5 N
Colore attuatore
Senza capsula
Funzione attuatore
funzione di commutazione con bloccaggio a scatto
Permanente

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 216954 Apparecchi elettrici a bassa tensione (EC000221)
Caratteristica Valore
colore del pulsante (EF000190) senza pannello tasti
numero di punti di comando (EF001372) 1
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) Sì
con copertura protettiva (EF005500) No
etichettato (EF001537) No
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) cromo
grado di protezione (IP), lato frontale (EF003118) IP67/IP69K
indice di protezione (NEMA), lato frontale (EF011961) 4X

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DRL-X Y7-216954 216954 EN_289241.pdf 3 Mbytes M22-DRL-X Y7-216954 216954 EN_289241.pdf
