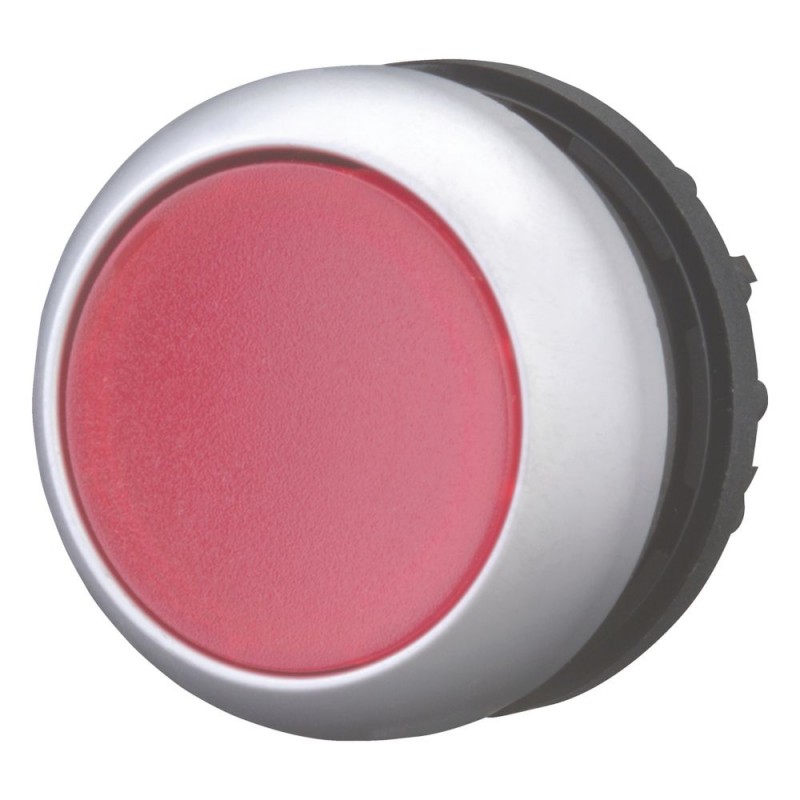

M22-DL-R 216925 Y7-216925 EATON ELECTRIC Pulsante luminoso, piatto, rosso, ad impulso
M22-DL-R
216925
Y7-216925
EATON-MOELLER
Pulsante luminoso, piatto, rosso, ad impulso
Pulsante illuminato a filo 22 mm Anello in titanio rosso di ritorno
Eaton Moeller® series M22 Pulsante luminoso, RMQ-Titan, annegato, ad impulso, rosso, Senza scritta, Anello frontale colore titanio
Attuatore pulsante illuminato, Gamma prodotti: RMQ-Titan, Unità singola, Design: Filo, momentaneo, Placca pulsanti: rosso, Placca pulsante cieca, Grado di protezione: IP66, IP67, IP69K, Cornice: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 22 x 22, Norme: IEC/EN 60947, VDE 0660
Apparecchi elettrici a bassa tensione > Pulsante da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series M22 illuminated pushbutton |
| Sigla catalogo | 216925 |
| EAN | 4015082169251 |
| Lunghezza/profondità del prodotto | 30 mm |
| Altezza prodotto | 30 mm |
| Larghezza prodotto | 30 mm |
| Peso prodotto | 0.01 kg |
| Conformità | Con marchio CE |
| Certificazione/i | IEC 60947-5 EN 60947-5 UL 508 CSA Std. C22.2 No. 94-91 CSA Std. C22.2 No. 14-05 VDE CSA File No.: 012528 IEC/EN 60947 IEC/EN 60947-5 UL Category Control No.: NKCR UL File No.: E29184 CE CSA Class No.: 3211-03 CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 CSA UL VDE 0660 DNV GL LR |
| Codice modello | M22-DL-R |
Caratteristiche prodotto
| Tipo | Pulsante luminoso |
| Colore attuatore | Rosso |
| Funzione attuatore | Ritorno a molla Ad impulso |
| 10.10 Riscaldamento | Non pertinente. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Si prega di richiedere informazioni |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| Dotato di: | Ghiera frontale |
| Massima frequenza di manovra | 3600 operazioni/h |
| Colore pulsante | Rosso |
| Idoneità climatica | Caldo umido costante, secondo IEC 60068-2-78 Caldo umido, ciclico in conformità con IEC 60068-2-30 |
| Collegamento con SmartWire-DT | Sì Con collegamenti SWD-RMQ |
| Forza di attivazione | 5 N |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di esercizio - min | -25 °C |
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Forza per apertura positiva - min | 0 N |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0 W |
| Numero di postazioni di comando | 1 |
| Diametro di apertura | 22.5 mm |
| Altezza di apertura | 0 mm |
| Corrente nominale di esercizio per dissipazione specifica (In) | 0 A |
| Colore ghiera frontale | Titanio |
| Resistenza agli urti | meccanico, secondo IEC/EN 60068-2-27 30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms |
| Materiale ghiera frontale | Plastica |
| Progettazione | A filo Comando tradizionale |
| Posizione di montaggio | Secondo necessità |
| Grado di protezione | NEMA 3R NEMA 12 NEMA 13 IP66 IP67 IP69K NEMA 4x |
| Grado di protezione (lato anteriore) | IP67/IP69K NEMA 4x |
| Iscrizione | Neutra |
| Tipo elemento frontale | Piatto |
| Tipo di lente | rotondo |
| Durata meccanica | 5.000.000 operazioni |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| Larghezza apertura | 0 mm |
| Categoria prodotto | RMQ-Titan |
| Dimensione | Dimensioni frontali: 22 x 22 mm |
| Adatto per | Illuminazione |
| Caratteristica | Valore |
|---|---|
| colore del pulsante (EF000190) | rosso |
| numero di punti di comando (EF001372) | 1 |
| tipo di lente (EF006253) | tondo |
| diametro del foro (EF000079) | 22.5 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| forma del pulsante (EF001546) | piatto |
| adatto per illuminazione (EF001142) | Sì |
| con copertura protettiva (EF005500) | No |
| etichettato (EF001537) | No |
| funzione di commutazione a bloccaggio (EF007447) | No |
| a impulso (EF001407) | Sì |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | titanio |
| grado di protezione (IP), lato frontale (EF003118) | IP67/IP69K |
| indice di protezione (NEMA), lato frontale (EF011961) | 4X |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M22-DL-R Y7-216925 216925 EN_289241.pdf | 3 Mbytes |
|
