> EATON - MOELLER>Basi di fusibili industriali>S27 043492 ELECTRIC Zoccolo portafusibile, 25A, 500 V, DII/E27, anello calibrato
Prodotto precedente Prodotto successivo

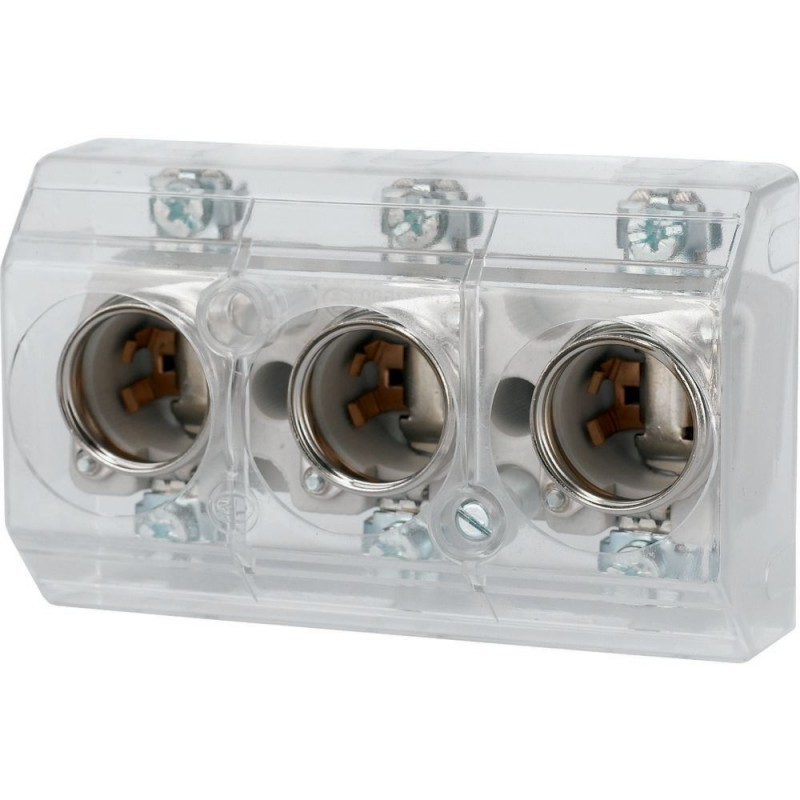

S27 043492 EATON ELECTRIC Zoccolo portafusibile, 25A, 500 V, DII/E27, anello calibrato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S27 043492 EATON ELECTRIC Zoccolo portafusibile, 25A, 500 V, DII/E27, anello calibrato

S27

043492

EATON-MOELLER

Zoccolo portafusibile, 25A, 500 V, DII/E27, anello calibrato

Base fusibili, 3P, 25A, anello di misurazione

Base del fusibile, corrente nominale di esercizio 25 A, tensione nominale di esercizio 500 V, dimensioni della cornice DII E27, anello di misura

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile D-System

Basi di fusibili industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Zoccolo portafusibile, 25A, 500 V, DII/E27, anello calibrato
Zoccolo portafusibile, corrente nominale d'impiego 25A, tensione nominale d'impiego 500V, grandezza DII E27, anello calibrato

Programma di fornitura

Assortimento
Zoccoli portafusibili
Funzione di base
Zoccoli portafusibili, a 3 poli
per anello calibrato (vite calibrata:/FORMP)
Fissaggio a vite (fori per viti M4)
Poli
a 3 poli
Corrente nominale d'impiego [Ie]
25 A
Tensione nominale d'impiego [Ue]
500 V AC
Cartuccia fusibile
E27, DII Grandezza
Informazioni sull'entità della fornitura
Gli anelli calibrati/viti calibrate, le cartucce fusibili e le testine di sicurezzanonsono compresi nell'entità della fornitura

Dati tecnici

Generalità
Conformità alle norme
Caricabilità di cassette portafusibili in considerazione dei fattori di riduzione secondo IEC/EN 60439 e VDE 0660 parte 500 o parte 504 e delle sezioni di collegamento del cavo di alimentazione.
Conformità alle normeZoccoli portafusibili S27(-1), S33(-1)
VDE 0636
CEE 16
Conformità alle normeCappe di copertura
VDE 0636
Conformità alle normeSistema ad anello calibrato
DIN 49326
DIN 49327
DIN 49524
Conformità alle normeSistema a vite calibrata RS27 (33)-3/FORMP
DIN 49510
Temperatura ambiente
-5 - +25 (+40, se il valore medio annuale e per 24 ore ≦ 35 °C
Posizione di montaggio
facoltativa
Corrente nominale ininterrotta [Iu]
25 A
Contatti relè
Tensione nominale di impiego [Ue]
500 V AC
Vie di dispersione superficiale e distanze di scarica
VDE 0636 parte 31
Dissipazione termica per ogni contatto a corrente nominale ininterrotta Iu
3.9 W
Sezioni di collegamentoRigido
1 - 10 mm2
Sezioni di collegamentoFlessibile con puntalino
0,75 - 10 mm2

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C

Dati tecnici secondo ETIM 7.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / base per fusibile D (EC000094)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Sistemi Fusibili / Zoccolo per fusibili diacite ([email protected] [AFZ802014])
numero di poli
3
dimensione
DII
materiale
plastica
esecuzione
anello di calibratura
esecuzione con copertura
no
tipo di montaggio
fissaggio a vite
tensione di dimensionamento
500 V
corrente di dimensionamento
25 A

Dimensioni

140X025
(…) = S33

ETIM for 043492 Disgiuntori, fusibili (EC000094)
Caratteristica Valore
numero di poli (EF001391) 3
grandezza di costruzione (EF002566) DII
materiale (EF002169) materiale sintetico
versione (EF000010) anello di calibratura
versione con copertura (EF004475) No
modo di montaggio (EF000003) fissaggio a vite
corrente nominale (EF000227) 25 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S27 043492 IT_043492.pdf 205 Kbytes S27 043492 IT_043492.pdf
