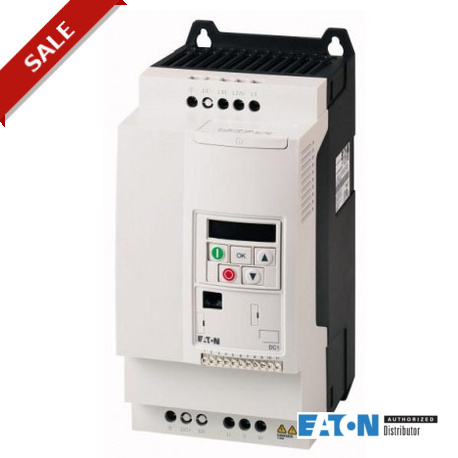

DC1-34014FB-A20N 169490 EATON ELECTRIC Convertitore di frequenza, 400 V AC, trifase, 14 A, 5.5 kW, IP20/NEMA..
DC1-34014FB-A20N
169490
EATON-MOELLER
Convertitore di frequenza, 400 V AC, trifase, 14 A, 5.5 kW, IP20/NEMA 0, Filtro soppressore radiodisturbi, Chopper frenatura, FS3
Convertitore di frequenza, Riferimento gruppo di parti (ad es. DIL): DC1, Tensione nominale di esercizio: EU = 400 V AC, trifase, 480 V AC, 3fase, Tensione di uscita con Ve: U2 = 400 V AC, 3fase, 480 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominale di esercizio Con sovraccarico del 150%: Cioè = 14 A, Nota: Corrente nominale di funzionamento a una frequenza di funzionamento di 16 kHz e una temperatura dell'aria ambiente di +50 °C, Nota: Ciclo di sovraccarico di 60 s ogni 600 s, Potenza nominale del motore assegnata Nota: per motori asincroni trifase a 4 poli, con ventilazione interna ed esterna normale con 1500 giri/min-1 a 50 Hz o 1800 min-1 a 60 Hz, 60 s Ciclo di sovraccarico ogni 600 s, a 400 V, 50 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 5,5 kW, 150 % Sovraccarico: IM = 11,3 A, Potenza nominale del motore assegnata Nota: a 440 - 480 V, 60 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 10 HP, Potenza nominale del motore 150 % Sovraccarico: IM = 14 A, Grado di protezione: IP20/NEMA 0, Interfaccia/bus di campo (integrato): OP-Bus (RS485)/Modbus RTU, CANopen®, Collegamento bus di campo (opzionale): SmartWire-DT, Dotato di: Filtro antidisturbo radio, Chopper freno, Display da 7 digitali, Dimensioni telaio: FS3, Collegamento a SmartWire-DT: con modulo SmartWire-DT DX-NET-SWD3, Standard: Specifiche per i requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1
Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv
Convertitori di frequenza Power XL
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
| Questo articolo sarà disponibile solo per un periodo limitato e verrà sostituito dal seguente articolo: 185758, DC1-34014FB-A20CE1 | |||
Assortimento | Convertitore di frequenza | ||
Rilevatore tipo | DC1 | ||
Tensione nominale d'impiego | Ue | 400 V AC, trifase 480 V AC, trifase | |
Tensione di uscita a Ue | U2 | 400 V AC, trifase 480 V AC, trifase | |
Tensione di rete (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corrente nominale d'impiego | |||
per 150 % sovraccarico | Ie | A | 14 |
Nota | Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃ | ||
Potenza motore assegnata | |||
Nota | per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | Ciclo di sovraccarico per 60 s ogni 600 s | ||
Nota | a 400 V, 50 Hz | ||
150 % sovraccarico | P | kW | 5.5 |
150 % sovraccarico | IM | A | 11.3 |
Nota | a 440 - 480 V, 60 Hz | ||
150 % sovraccarico | P | HP | 10 |
150 % sovraccarico | IM | A | 14 |
Grado di protezione | IP20/NEMA 0 | ||
Interfacce/bus di campo (incorporate) | OP-Bus (RS485)/Modbus RTU, CANopen® | ||
Collegamento bus di campo (opzionale) | SmartWire-DT | ||
Equipaggiamento | Filtro soppressore radiodisturbi Chopper frenatura Display a 7 segmenti | ||
Grandezza | FS3 | ||
Collegamento a SmartWire-DT | sì insieme al modulo DX-NET-SWD3 SmartWire DT |
Dati tecnici
| Generalità | |||
Conformità alle norme | Requisiti generali: IEC/EN 61800-2 Requisiti EMC: IEC/EN 61800-3 Requisiti di sicurezza: IEC/EN 61800-5-1 | ||
Certificazioni | CE, UL, cUL, RCM, UkrSEPRO, EAC | ||
Qualità di fabbricazione | RoHS, ISO 9001 | ||
Idoneità ai climi | ρw | % | < 95 %, umidità relativa media (RH), senza condensa, non corrosiva |
Temperatura ambiente | |||
Funzionamento (150 % sovraccarico) | ϑ | °C | -10 - +50 |
Stoccaggio | ϑ | °C | -40 - +60 |
Grado di radiodisturbo | |||
Classe di radiodisturbo (EMC) | C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione). | ||
Ambiente (EMC) | 1° e 2° ambiente secondo EN 61800-3 | ||
lunghezza massima linea motore | I | m | C2 ≤ 5 m C3 ≤ 25 m |
Posizione di montaggio | verticale | ||
Altitudine | mm | 0 - 1000 su NN oltre 1000 m con declassamento dell'1% ogni 100 m max. 4000 m | |
Grado di protezione | IP20/NEMA 0 | ||
Protezione contro contatti accidentali | BGV A3 (VBG4, protezione dal contatto con le dita e con le mani) | ||
| Circuito principale | |||
Alimentazione | |||
Tensione nominale d'impiego | Ue | 400 V AC, trifase 480 V AC, trifase | |
Tensione di rete (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corrente di ingresso (150 % sovraccarico) | ILN | A | 17.2 |
Tipo di rete | Reti in AC con punto centrale messo a terra | ||
Frequenza di rete | fLN | Hz | 50/60 |
Campo di frequenza | fLN | Hz | 48 - 62 |
Frequenza d'inserzione della rete | massimo una volta ogni 30 secondi | ||
Stadio di potenza | |||
Funzione | Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT | ||
Corrente di sovraccarico (150 % sovraccarico) | IL | A | 21 |
max. corrente di avviamento (High Overload) | IH | % | 175 |
Nota sulla max. corrente di avviamento | per 2 secondi ogni 20 secondi | ||
Tensione di uscita a Ue | U2 | 400 V AC, trifase 480 V AC, trifase | |
Frequenza di uscita | f2 | Hz | 0 - 50/60 (max. 500) |
Frequenza di switching | fPWM | kHz | 8 regolabile 4 - 24 (percepibile) |
Modalità operativa | Comando U/f Controllo velocità con compensazione slittamento | ||
Discriminazione in frequenza (valore di riferimento) | Δf | Hz | 0.1 |
Corrente nominale d'impiego | |||
per 150 % sovraccarico | Ie | A | 14 |
Nota | Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃ | ||
Dissipazione | |||
Dissipazione con corrente nominale d'impiego Ie= 150 % | PV | W | 209 |
Grado di rendimento | η | % | 96.2 |
Massima corrente passante verso terra (PE) senza motore | IPE | mA | < 1 |
Equipaggiamento | Filtro soppressore radiodisturbi Chopper frenatura Display a 7 segmenti | ||
Grandezza | FS3 | ||
Utenza motore | |||
Nota | per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | Ciclo di sovraccarico per 60 s ogni 600 s | ||
Nota | a 400 V, 50 Hz | ||
150 % sovraccarico | P | kW | 5.5 |
Nota | a 440 - 480 V, 60 Hz | ||
150 % sovraccarico | P | HP | 10 |
lunghezza di linea massima ammissibile | I | m | schermata: 100 schermata, con bobina motore: 200 non schermata: 150 non schermata, con bobina motore: 300 |
Potenza apparente dell' avvolgimento supplementare | |||
Potenza apparente con esercizio nominale 400 V | Contatto NA | kVA | 9.67 |
Potenza apparente con esercizio nominale 480 V | Contatto NA | kVA | 11.64 |
Funzione frenante | |||
Coppia frenante standard | max. 30 % MN | ||
Coppia frenante frenatura a corrente continua | max. 100% della corrente nominale d'impiego Ie, regolabile | ||
Coppia frenante con reostato di frenatura esterno | max. 100% della corrente nominale d'impiego Iecon reostato di frenatura esterno | ||
Reostato di frenatura esterno minimo | Rmin | Ω | 47 |
Soglia di inserzione per il transistor di frenatura | UDC | V | 780 V DC |
| Porta di comando | |||
Tensione di riferimento | Us | V | 10 V DC (max. 10 mA) |
Ingressi analogici | 2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA | ||
Uscite analogiche | 1, parametrizzabile, 0 - 10 V | ||
Ingressi digitali | 4, parametrizzabile, max. 30 V DC | ||
Uscite digitali | 1, parametrizzabile, 24 V DC | ||
Uscita a relè | 1, parametrizzabile, contatto NA, 6 A (250 V, AC-1) / 5 A (30 V, DC-1) | ||
Interfacce/bus di campo (incorporate) | OP-Bus (RS485)/Modbus RTU, CANopen® | ||
| Organi di manovra e protezione associati | |||
Collegamento alla rete | |||
Dispositivo di protezione (fusibile o interruttore automatico modulare) | |||
IEC (tipo B, gG), 150 % | FAZ-B20/3 | ||
UL (Classe CC oppure J) | A | 20 | |
Contattore di linea | |||
150 % sovraccarico (CT/IH, per 50 °C) | DILM7 | ||
induttanza di rete | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-LN3-025 | ||
Filtro soppressione radiodisturbi, a bassa corrente di dispersione (esterno, 150%) | DX-EMC34-016-L | ||
Nota sul filtro soppressore radiodisturbi | Opzione filtro soppressione radiodisturbi esterno per lunghezze cavo motore maggiori e impiego in altri ambienti EMC | ||
Collegamento circuito intermedio | |||
reostato di frenatura | |||
10 % durata di inserzione | DX-BR047-3K1 | ||
20 % durata di inserzione | DX-BR047-5K1 | ||
40 % durata di inserzione | DX-BR047-9K2 | ||
Utenza motore | |||
bobina motore | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-LM3-016 | ||
Filtro sinusoidale | |||
150 % sovraccarico (CT/IH, per 50 °C) | DX-SIN3-016 | ||
Approvazioni
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E172143 | ||
| UL Category Control No. | NMMS, NMMS7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP20 |
Dati tecnici secondo ETIM 5.0(mostra caratteristiche)(nascondi caratteristiche)
| Low-voltage industrial components (EG000017) / Frequency controller =< 1 kV (EC001857) | |||
| Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / Azionamento (elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV (ecl@ss8-27-02-31-01 [AKE177010]) | |||
Mains voltage | V | 380 - 480 | |
Mains frequency | 50/60 Hz | ||
Number of phases input | 3 | ||
Number of phases output | 3 | ||
Max. output frequency | Hz | 500 | |
Rated output voltage | V | 400 | |
Measuring output current | A | 14 | |
Output power at rated output voltage | kW | 5.5 | |
Max. output at quadratic load at rated output voltage | kW | 5.5 | |
Max. output at linear load at rated output voltage | kW | 5.5 | |
With control unit | Yes | ||
Application in industrial area permitted | Yes | ||
Application in domestic- and commercial area permitted | Yes | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | Yes | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 1 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 1 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces other | 0 | ||
With optical interface | No | ||
With PC connection | Yes | ||
Integrated braking resistance | Yes | ||
4-quadrant operation possible | No | ||
Type of converter | U converter | ||
Degree of protection (IP) | IP20 | ||
Height | mm | 273 | |
Width | mm | 131 | |
Depth | mm | 175 | |
Relative symmetric net frequency tolerance | % | 5 | |
Relative symmetric net current tolerance | % | 10 | |
| Caratteristica | Valore |
|---|---|
| tensione di rete (EF006780) | 380 V |
| frequenza di rete (EF006783) | 50/60 Hz |
| numero di fasi d'entrata (EF007117) | 3 |
| numero di fasi d'uscita (EF006998) | 3 |
| max. frequenza d'uscita (EF007350) | 500 Hz |
| tensione d'uscita massima (EF009560) | 400 V |
| corrente di uscita nominale I2N (EF009561) | 14 A |
| max. potenza erogata con carico quadrato a tensione d'uscita nominale (EF007366) | 5.5 kW |
| max. potenza erogata con carico lineare a tensione d'uscita nominale (EF007364) | 5.5 kW |
| tolleranza di frequenza di rete simmetrica relativa (EF007454) | 10 % |
| numero di uscite analogiche (EF001995) | 1 |
| numero di ingressi analogici (EF001994) | 2 |
| numero di uscite digitali (EF001993) | 1 |
| numero di ingressi digitali (EF001992) | 4 |
| con elemento di comando (EF001538) | Sì |
| impiego ammesso in ambito industriale (EF007294) | Sì |
| impiego ammesso in ambito residenziale e commerciale (EF007295) | Sì |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | Sì |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per BACnet (EF011944) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 1 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| con collegamento PC (EF006107) | Sì |
| chopper di frenatura integrato (EF007293) | Sì |
| funzionamento a 4 quadranti possibile (EF006803) | No |
| tipo di convertitore (EF006978) | inverter a tensione impressa |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 273 mm |
| larghezza (EF000008) | 131 mm |
| profondità (EF000049) | 175 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DC1-34014FB-A20N DC1-34014FB-A20N 169490 169490_DE.pdf | 216 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
